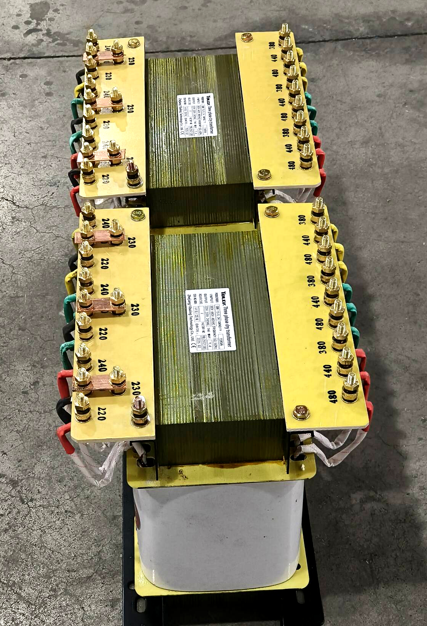

Wat is een SBK-hogeprecisietransformator en waarom is deze belangrijk?

Een SBK-hogeprecisietransformator is een driefasige, droge scheidingstransformator. Hij is gebouwd voor klussen die schone, stabiele en geruisloze stroom nodig hebben.

De meeste distributietransformatoren verhogen of verlagen de spanning gewoon. De SBK doet meer. Het richt zich op de stroomkwaliteit. Het isoleert gevoelige apparatuur van het elektriciteitsnet. Het filtert hoogfrequente ruis weg. En het levert een uitvoer die stabiel, gebalanceerd en weinig vervorming heeft.

Waarom maakt dat uit?

Omdat moderne apparatuur – CNC-machines, laboratoriuminstrumenten, medische apparatuur – kieskeurig is als het om stroom gaat. Kieskeuriger dan vroeger. En als de stroom niet schoon is, gaat het mis.

Een CNC-controller geeft problemen. Een laboratoriuminstrument geeft onregelmatige metingen. Een medisch apparaat alarmeert zonder reden. Een communicatiesysteem laat gegevens vallen.

Deze problemen zijn vaak geen defecten aan apparatuur; het zijn stroomproblemen.

De SBK-transformator bevindt zich tussen het vervuilde net en de gevoelige belasting. Het reinigt de stroom, stabiliseert de spanning en beschermt de apparatuur.

Kortom: het verandert problematische macht in precisiemacht.

Hoe eenSBK uiterst nauwkeurige transformatorWerken

Het werkingsprincipe is elektromagnetische isolatie, maar met een aantal kritische verbeteringen.

Stap 1 – Isolatie

De primaire en secundaire wikkelingen hebben geen directe elektrische verbinding. Vermogensoverdracht gebeurt via een magnetisch veld. Dit alleen al blokkeert common-mode-ruis en verbreekt aardlussen.

Stap 2 – Elektrostatische afscherming

Tussen de primaire en secundaire wikkelingen is een elektrostatische koperen afscherming toegevoegd en geaard. Dit schild leidt op capacitieve wijze hoogfrequente ruis (van VFD's, schakelende voedingen en radiozenders) weg van de secundaire zijde.

Stap 3 – Lage koppelingscapaciteit

Een speciale wikkelconstructie (laagscheiding, interleaving of gesplitste spoel) vermindert de parasitaire capaciteit tussen primair en secundair. Een lagere capaciteit betekent een betere onderdrukking van hoogfrequente ruis.

Stap 4 – Strakke spanningsregeling

De SBK is gebouwd met een ontwerp met lage impedantie, waardoor de spanningsval van onbelast naar vollast wordt geminimaliseerd. De uitgangsspanning blijft stabiel, zelfs als de belasting plotseling verandert.

Stap 5 – Gebalanceerde output

Voor driefasige modellen produceert de SBK een goed gebalanceerde output, zelfs als de input enigszins ongebalanceerd is. Dit is van cruciaal belang voor gevoelige driefasige belastingen zoals CNC-machines, precisieslijpmachines en proefbanken.

Het resultaat: schone, stabiele, uitgebalanceerde voeding waarop gevoelige apparatuur kan vertrouwen.

Veel voorkomende soortenSBK uiterst nauwkeurige transformatoren

SBK-transformatoren zijn verkrijgbaar in verschillende configuraties om aan verschillende toepassingsbehoeften te voldoen.

De meeste SBK-transformatoren worden op bestelling gebouwd en niet uit voorraad leverbaar. Spanning, capaciteit, afscherming en behuizing zijn allemaal afgestemd op de belasting van de klant.

WaaromSBK uiterst nauwkeurige transformatorenMaterie

Omdat "goed genoeg" vermogen niet goed genoeg is voor gevoelige apparatuur.

Dit is wat een SBK-transformator levert wat gewone transformatoren niet kunnen:

1. Onderdrukking van hoogfrequente ruis

Standaardtransformatoren bieden enige isolatie, maar hoogfrequente ruis koppelt nog steeds via de wikkelcapaciteit. Het elektrostatische schild van de SBK onderdrukt die ruis met ordes van grootte - doorgaans 60 dB tot 100 dB common-mode-onderdrukking.

2. Eliminatie van aardlussen

Wanneer verschillende apparaten een gemeenschappelijke aarde delen, zijn de aardpotentialen zelden identiek. Dat verschil zorgt voor zwerfstromen die ertussen lopen - dat is wat ingenieurs een aardlus noemen.

In een audiosysteem verschijnt dit als een laagfrequente brom. Bij data-acquisitie veroorzaakt dit onregelmatige metingen of fantoomsignalen. Bij precisiemetingen zie je afwijkingen die er niet zouden moeten zijn.

De SBK lost het probleem op door de belasting een eigen geïsoleerde aardreferentie te geven, waardoor de lus wordt verbroken en het geluid bij de bron wordt gestopt.

3. Lage uitgangsvervorming

De SBK introduceert geen significante harmonische vervorming. De golfvorm van de uitgangsspanning is een zuivere sinusgolf, niet te onderscheiden van de ingang. Voor gevoelige instrumentatie is dit niet onderhandelbaar.

4. Lagere common-mode-spanning

In systemen met slechte of geen aarding kan common-mode-spanning ertoe leiden dat elektronica onvoorspelbaar gaat werken: willekeurige storingen, valse metingen, onstabiele werking. De isolatie en afscherming van de SBK verlagen de common-mode-spanning direct bij de belasting, zodat uw apparatuur schone, stabiele stroom krijgt.

5. Bescherming van apparatuur

Isolatie blokkeert spanningspieken, pieken en door bliksem veroorzaakte transiënten. De belasting ziet alleen de schone energie die hij nodig heeft – niet de rommel op het elektriciteitsnet.

Zonder SBK-transformator is gevoelige apparatuur overgeleverd aan het elektriciteitsnet. Met één werkt het zoals ontworpen: voorspelbaar, betrouwbaar en nauwkeurig.

De juiste SBK-hogeprecisietransformator kiezen

Bij het selecteren van een SBK-transformator moet er op meer gelet worden dan alleen kVA en spanning.

Stap 1 – Bepaal het belastingstype

Eenfasig of driefasig? De meeste laboratorium- en medische apparatuur is eenfasig. De meeste industriële CNC- en testsystemen zijn driefasig.

Continu of intermitterend? Een transformator van 5 kVA die 24/7 draait, heeft andere thermische eisen dan een transformator die voor occasionele tests wordt gebruikt.

Stap 2 – Bereken de benodigde capaciteit

Voeg het naamplaatje VA of ampère toe van alle apparatuur die tegelijkertijd zal werken. Voeg vervolgens een marge toe – doorgaans 20% tot 30% voor toekomstige uitbreidingen of onverwachte overbelastingen.

Voorbeeld: Een CNC-besturing (1,5 kVA), een servoaandrijving (2 kVA) en een spilaandrijving (3 kVA) totaal 6,5 kVA. Met 20% marge: 7,8kVA → kies 8kVA of 10kVA.

Oversize niet dramatisch. Een te grote transformator heeft hogere nullastverliezen en een grotere inschakelstroom, zonder enig voordeel.

Stap 3 – Specificeer afscherming

De meeste SBK-toepassingen vereisen een enkele elektrostatische afscherming. Dubbele afscherming is zeldzaam maar beschikbaar.

Stap 4 – Controleer spanning en frequentie

Primaire spanning: moet overeenkomen met de voeding op locatie (bijvoorbeeld 380V, 400V, 415V, 460V).

Secundaire spanning: moet overeenkomen met uw belasting (bijvoorbeeld 380 V, 220 V, 200 V, 110 V).

Frequentie — 50 Hz, 60 Hz of 50/60 Hz met dubbele classificatie.

De SBK kan worden gebouwd met aftakkingen aan de primaire zijde om licht variërende lijnspanningen op te vangen.

Stap 5 – Kies behuizing en montage

Open frame — Voor installatie in een bestaand elektrisch paneel. Laagste kosten.

Gesloten (IP20) — Standaard binnenbehuizing. Beschermt tegen onbedoeld contact.

Gesloten (IP54) — Stofdicht en spatwaterdicht. Voor industriële omgevingen met stof of vocht.

Rackmontage — Voor 19-inch apparatuurrekken. Veel voorkomend in audio- en testsystemen.

Stap 6 – Controleer de lekstroom (voor medische of patiëntgebonden toepassingen)

SBK-transformatoren van medische kwaliteit moeten voldoen aan de lekstroomlimieten van IEC 60601-1 (doorgaans <0,1 mA voor voor de patiënt toegankelijke onderdelen). Vraag om een ​​testrapport – vertrouw niet op mondelinge claims.

Stap 7 – Vraag om testrapporten

Een gerenommeerde leverancier moet het volgende verstrekken:

Isolatieweerstandstest

Diëlektrische weerstandstest

Meting van nullastverlies

Spanningsregelingstest

Lekstroommeting (voor medische units)

Optioneel: typetestrapport van derden

Laatste gedachten

De SBK-hoogprecisietransformator is niet de goedkoopste transformator op de markt. Het is niet de kleinste of de lichtste.

Maar als uw apparatuur geen ‘vuile’ stroom kan verdragen – als een storing een afgedankt onderdeel, een verloren monster of een herhaalde MRI betekent – ​​betaalt de SBK zichzelf snel terug.

Er is geen touchscreen aanwezig. Er wordt geen verbinding gemaakt met wifi. Het levert geen fraaie grafieken op.

Het werkt gewoon. Stil, betrouwbaar, jaar na jaar.

In een tijdperk waarin elektrische ruis overal aanwezig is – frequentieregelaars, LED-verlichting, schakelende voedingen, draadloze opladers – wordt schone stroom steeds zeldzamer. De SBK-transformator is het hulpmiddel dat u dit teruggeeft.

Als u zich bezighoudt met precisieproductie, medische beeldvorming, laboratoriumtests of professionele audio, kent u de waarde van schone energie al. Als u nog steeds mysterieuze apparatuurproblemen oplost, is de SBK wellicht het antwoord dat u nog niet heeft geprobeerd.

Schone energie is geen luxe. Voor gevoelige apparatuur is het een vereiste.
