DDG Verwarmingstransformator

Zhejiang Yibaling Power Equipment Co., Ltd., als fabriek in China die al vele jaren DDG-verwarmingstransformatoren produceert, streven wij ernaar klanten hoogwaardige transformatoren en uitgebreide after-sales services te bieden. Dankzij deze voordelen bestrijken onze producten het grootste deel van Zuidoost-Azië. We kijken ernaar uit om met klanten samen te werken om samen een geheel nieuwe toekomst te creëren.

Stuur onderzoek

Productomschrijving

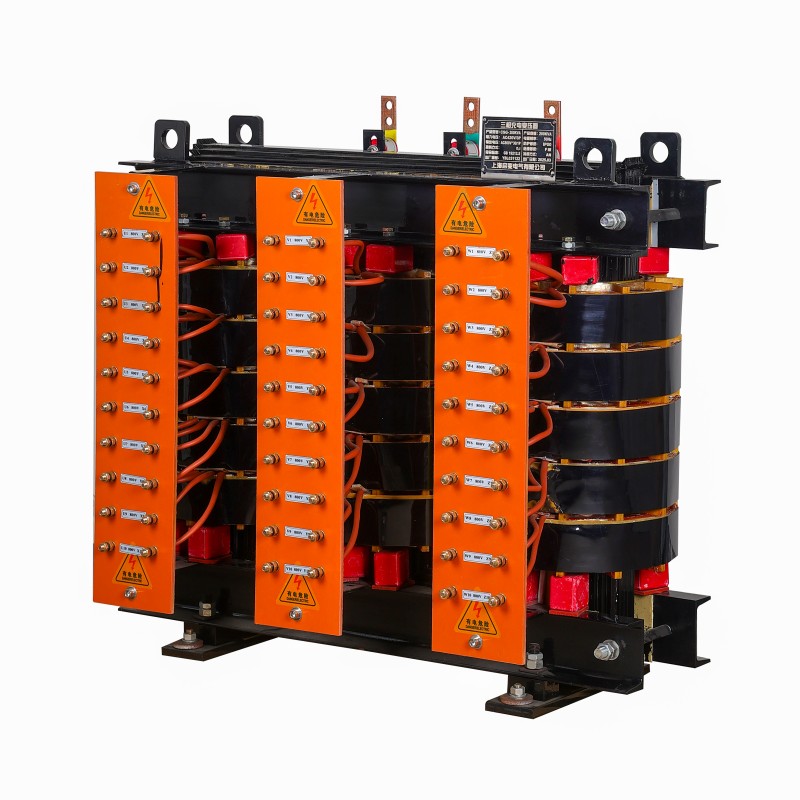

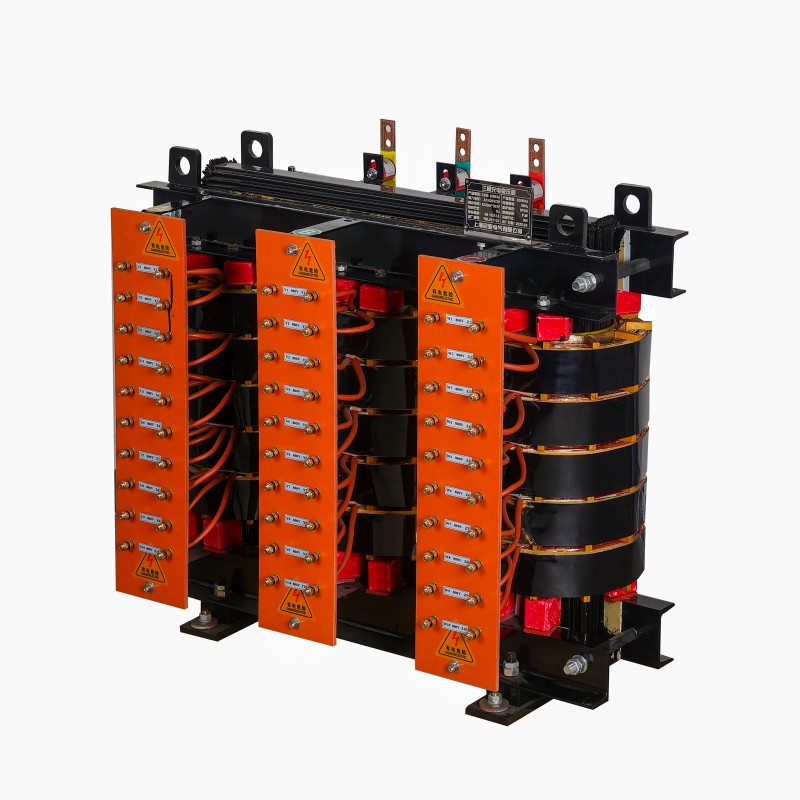

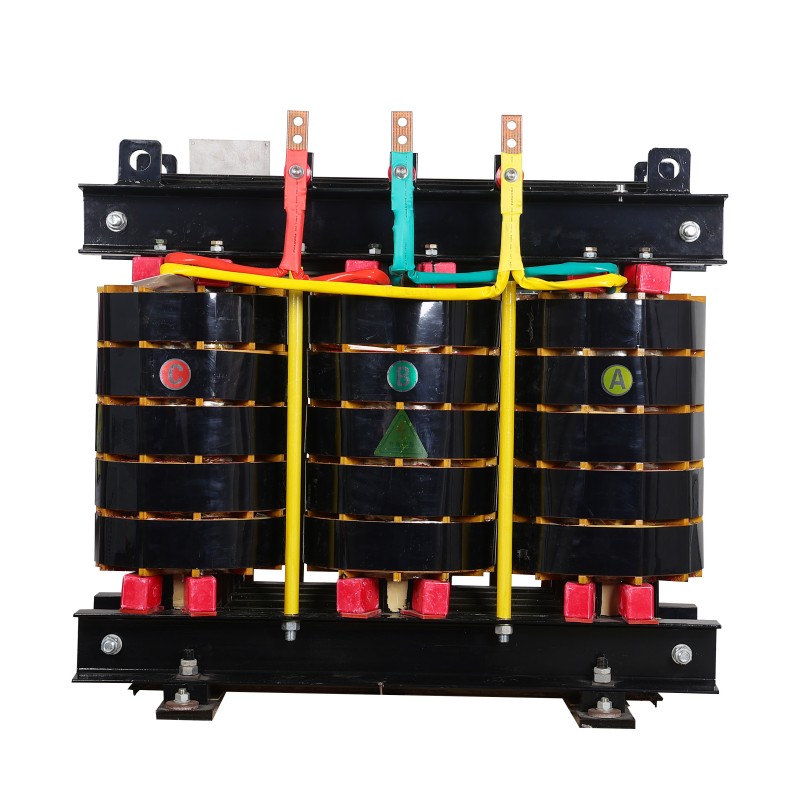

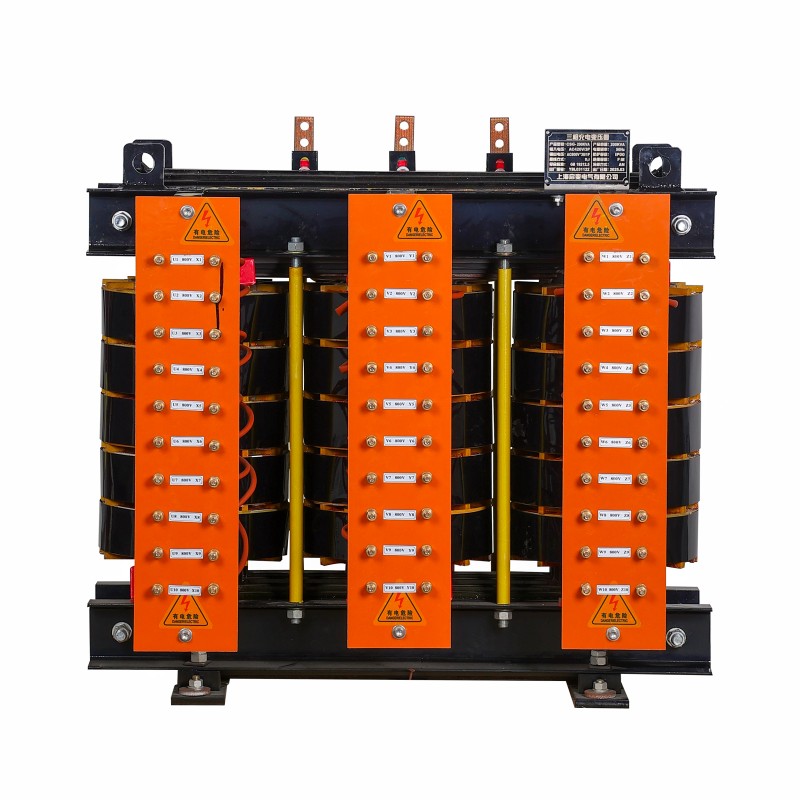

De DDG-verwarmingstransformator is een van de nieuwe producten geproduceerd door onze Zhejiang Yibaling Power Equipment Co., Ltd. Het is een speciale droge, laagspannings- en hogestroomtransformator, speciaal ontworpen voor industriële weerstandsverwarming, hulp bij inductieverwarming en het smelten van metaal in scenario's met hoog vermogen.

Het wordt voornamelijk gebruikt als stroombron voor stroomtransformatoren, stroomonderbrekers, contactors, thermische relais, schakelaars, enz., voor temperatuurstijgingstests, tests van beveiligingskarakteristieken, continue belastingstests en meettests van elektrische parameters.

De DDG-verwarmingstransformator heeft een extreem versterkt elektromagnetisch en structureel ontwerp:

De kern is gemaakt van siliciumstaalplaten met ultrahoge magnetische permeabiliteit om een hoge magnetische fluxdichtheid te weerstaan;

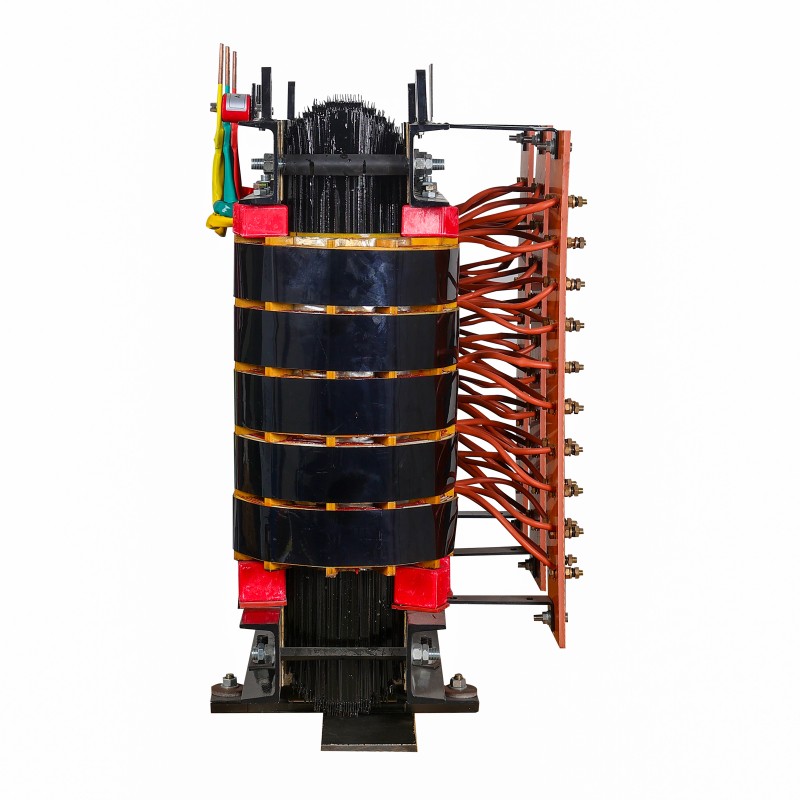

De laagspanningswikkeling maakt meestal gebruik van massieve koperen staven, dikke koperen platen of meerdere gigantische koperen buizen die parallel zijn aangesloten voor het wikkelen, waardoor een extreem lage impedantie en een enorm stroomvoerend vermogen wordt gegarandeerd, en de warmte direct wordt afgevoerd via watergekoelde leidingen of geforceerde luchtkoeling;

Het isolatiesysteem maakt gebruik van materialen met de hoogste hittebestendigheid (zoals H-klasse of C-klasse) en wordt met speciale technieken verwerkt om bestand te zijn tegen de hoge temperatuurstraling rond de verwarmingsapparatuur.

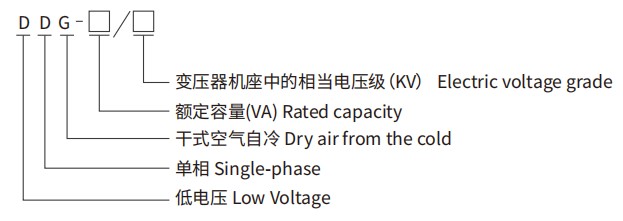

Modelnummers en hun betekenis

Technische functie

Functieafmeting	Betontechnologie en ontwerp	Gerealiseerde doelen en waarden
Kernontwerp	Werking met ultrahoge fluxdichtheid: Door gebruik te maken van extreem hoogwaardige (zoals 27ZH100) of zelfs beter georiënteerde siliciumstaalplaten, maakt het ontwerp gebruik mogelijk bij hoge magnetische fluxdichtheden dicht bij verzadiging, waardoor het kernvolume en de kosten worden geminimaliseerd. Ontwerp met lage lekflux en lage kortsluitimpedantie: de wikkelingen zijn concentrisch gerangschikt, waardoor de lekflux aanzienlijk wordt verminderd en de kortsluitimpedantie (Uk%) op een extreem laag niveau blijft (meestal <5%, en zelfs zo laag als 1-2%).	Maximaliseer de vermogensdichtheid, verzend extreem hoog vermogen binnen een beperkt volume; de uitgangsspanning is stabiel, met een kleine spanningsval wanneer de belasting fluctueert.
Wikkeling met hoge stroomsterkte	Geleidervorm: Aan de laagspanningszijde (de hogestroomzijde) wordt geen traditionele draadwikkeling gebruikt. In plaats daarvan worden massieve koperen staven en dikke koperen platen aan elkaar gelast, of worden meerdere koperen buizen met een grote doorsnede parallel verbonden om te vormen. De koperen buizen dienen tevens als waterkoelingskanalen. Stroomdichtheid en thermisch beheer: De toegestane stroomdichtheid is veel hoger dan die van conventionele transformatoren. Warmte wordt afgevoerd door een extern geforceerd koelsysteem.	Het stroomvoerende vermogen bereikt het niveau van tienduizenden ampère; het geleidingsverlies wordt geminimaliseerd; de structuur en het koelsysteem zijn geïntegreerd.
Isolatie systeem	Isolatie die bestand is tegen hoge temperaturen: Er moeten isolatiematerialen worden gebruikt met een temperatuurbestendigheidsniveau van C-klasse (220℃) of H-klasse (180℃) of hoger (zoals mica, glasvezel, speciaal composietpapier). Versterkingsbehandeling: De wikkelingen ondergaan meerdere vacuümdrukimpregnatieprocessen (VPI), waarbij gebruik wordt gemaakt van tegen hoge temperaturen bestendig organisch silicium of epoxyhars om een geheel te vormen.	Weersta de stralingsomgeving met hoge temperaturen die wordt gegenereerd door verwarmingsapparatuur en voorkom dat de isolatie veroudert en kapot gaat als gevolg van hitte.

Omgevingsomstandigheden

De DDG verwarmingstransformator is geschikt voor industriële ruimtes binnen of goed beschermde buitenruimtes met een hoogte van maximaal 1000 meter.

De maximale omgevingstemperatuur mag niet hoger zijn dan +40℃, de gemiddelde temperatuur over 24 uur mag niet hoger zijn dan +30℃, de jaarlijkse gemiddelde temperatuur mag niet hoger zijn dan +20℃, de minimumtemperatuur mag niet lager zijn dan -5℃ en drastische temperatuurveranderingen moeten worden vermeden.

De installatielocatie moet schoon en droog zijn. Er mogen geen overmatig geleidend stof, corrosieve chemische gassen (zoals chloor, sulfiden), zoute mist, oliemist of brandbaar en explosief stof in de lucht aanwezig zijn.

Tegelijkertijd moet het gebied nabij de werking van de DDG-verwarmingstransformator vrij zijn van condensatie, ijsvorming, direct druppelend water of hogedrukwaterstralen en moeten ernstige trillingen en schokken worden vermeden.

De werking van het geforceerde koelsysteem (luchtkoeling) voor de transformator is een absolute voorwaarde voor de werking. De installatieomgeving moet een stabiele en conforme stroomvoorziening voor het koelsysteem kunnen bieden.

Opmerking:

Als de daadwerkelijke omgeving waarin de DDG-verwarmingstransformator zich bevindt continue trillingen, periodieke blootstelling aan water, gemiddelde tot hoge corrosierisico's (zoals in kustgebieden of chemische fabrieken) of een hoogte hoger dan 1000 meter kent, moet dit duidelijk worden vermeld bij het bestellen bij onze Yibaling-fabriek.

De ingenieurs in onze Yibaling-fabriek zullen gespecialiseerd ontwerp en verificatie uitvoeren voor de structurele bevestigingsmiddelen, beschermende coatings (zoals robuuste anticorrosieverf), isolatiemateriaalkwaliteiten en koelsysteemcapaciteit van de DDG-verwarmingstransformator.
