Voeding voor regelcircuit: niet iets om op te bezuinigen

Het vermogen van een CNC-machine om zijn werk te doen, hangt af van de spil, het gereedschap en de servo's. Maar of het betrouwbaar en zonder fouten werkt, hangt vaak af van de kleine, bescheiden componenten: de PLC's, relais, contactors en indicatielampjes.

De stroomvoorziening voor deze regelcircuits is niet iets waar u een compromis over kunt sluiten.

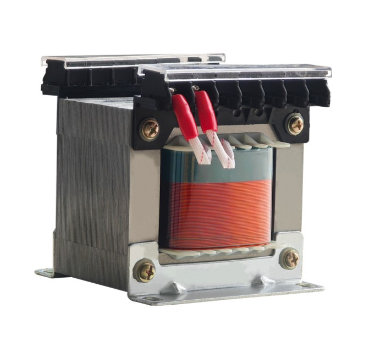

De JBK3-serie besturingstransformator voor werktuigmachines is speciaal gebouwd om stroom te leveren aan de besturingssystemen van werktuigmachines en automatiseringsapparatuur. Het drijft niet de hoofdspilmotor aan en drijft de snijgereedschappen niet aan. Het is zijn taak om het 'brein' van de machine te voeden: voorkomen dat PLC's gaan haperen, dat schakelaars gaan klapperen en dat sensorgegevens niet gaan afdrijven.

Wat is deJBK3 Werktuigmachinebesturing Transformer?

De JBK3-serie besturingstransformator voor werktuigmachines is een eenfasige droge besturingstransformator ontworpen voor AC 50 60 Hz-circuits met ingangsspanningen van maximaal 660 V. Het verlaagt de hoofdvoedingsspanning naar de niveaus die regelsystemen daadwerkelijk nodig hebben, meestal 220V, 110V, 36V, 24V, 12V en 6V.

Het is geen stroomtransformator. Hij kan geen hoge stromen aan. Zijn taak is het leveren van stabiele, schone stroom voor de regelcircuits, lokale verlichting en signaallampen van elektrische systemen van werktuigmachines.

Capaciteiten variëren van 40 VA tot 2500 VA: een kleine transformator die de stabiele werking van een volledig besturingssysteem ondersteunt.

Hoe verschilt het van een gewone transformator?

Een gewone transformator "verandert gewoon de spanning": wat er ook in gaat, de spanning komt er anders uit. Dat is het.

De JBK3 is speciaal ontworpen voor stuurcircuits. De verschillen zijn:

Volledige primaire secundaire isolatie: het is een echte isolatietransformator, geen autotransformator. Interferentie, spanningspieken en lekkage vanuit het hoofdcircuit bereiken de besturingszijde niet.

Meerdere uitgangswikkelingen: Eén transformator kan meerdere spanningen tegelijk leveren: 220 V voor de PLC, 110 V voor contactors, 24 V voor indicatielampjes. Alles vanuit één eenheid.

Compact ontwerp: speciaal gebouwd voor installatie in schakelkasten – neemt geen waardevolle ruimte in beslag.

Veilige terminals: krimptype en plug-in aansluitmogelijkheden, met aanraakveilige terminalafdekkingen.

Kerntechnologie: solide materialen, gezond proces

Kern: Hoogwaardig koudgewalst siliciumstaal met lage verliezen. Lage verliezen, laag geluidsniveau, lage temperatuurstijging.

Wikkelingen: Zuiver koperen geleiders (aluminium op aanvraag verkrijgbaar), geschikt voor 180°C, bestand tegen een spanning van 2500V (ten opzichte van 5000V).

Isolatie: Isolatiematerialen van klasse H, behandeld met vacuümimpregnatie (VPI) - vochtbestendig, stofbestendig en trillingsbestendig, waardoor het risico op beschadiging van de isolatie aanzienlijk wordt verminderd.

Naleving van normen: De JBK3 is ontworpen op basis van Siemens-technologie uit de jaren 80 en voldoet aan VDE0551, IEC204 1, IEC439, GB5226.1 en andere internationale normen.

Waar isJBK3 Bedieningstransformator voor werktuigmachinesGebruikt?

De JBK3 is te vinden in een breed scala aan toepassingen:

Werktuigmachines: CNC-machines, bewerkingscentra, freesmachines, slijpmachines, boormachines - het vermogen van het stuurcircuit van elke machine

Industriële machines: verpakkingsapparatuur, spuitgietmachines, textielmachines, drukpersen

Industriële automatisering: PLC-besturingssystemen, relaispanelen, contactorspoelen

Lokale verlichting: Machinewerklampen, onderhouds- en inspectieverlichting

Signaalindicatie: statusindicatoren van apparatuur, alarmlichten

Geïmporteerde apparatuur: precisiewerktuigmachines, medische apparatuur, instrumentatie

Kortom: overal waar werktuigmachines en automatiseringssystemen stuurkracht nodig hebben, zit daar waarschijnlijk een JBK3 achter.

Hoe u de juiste kiest

Drie dingen zijn van belang: capaciteit, spanning en installatieomgeving.

Stap 1 — Bepaal de capaciteit

Tel het totale vermogen van alle besturingscomponenten bij elkaar op (houdvermogen van de contactor, PLC-verbruik, indicatielampjes, sensoren) en voeg vervolgens een veiligheidsmarge van 30 tot 50% toe. Maat niet te strak: de inschakelstroom wanneer de contactors sluiten is aanzienlijk hoger dan de stabiele houdstroom.

Standaardwaarden: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.

Stap 2 — Specificeer spanningen

Een niet-standaard spanning nodig? Aangepaste opties zijn beschikbaar.

Stap 3 — Houd rekening met de installatieomgeving

Laatste gedachten

De JBK3-besturingstransformator voor werktuigmachines is geen hightech. Het heeft geen scherm, maakt geen verbinding met wifi, haalt de krantenkoppen niet.

Wat het doet is eenvoudig en essentieel: het levert schone, stabiele stroom aan het besturingssysteem.

Voor fabrieken die te kampen hebben met PLC-storingen, geratel van contactors en onverklaarbare machine-uitschakelingen is het verschil onmiddellijk merkbaar. Het regelcircuit stabiliseert en de machine stopt met acteren.

De stroom van het stuurcircuit is niet iets om op te bezuinigen. Stabiele kracht betekent stabiele machines.
