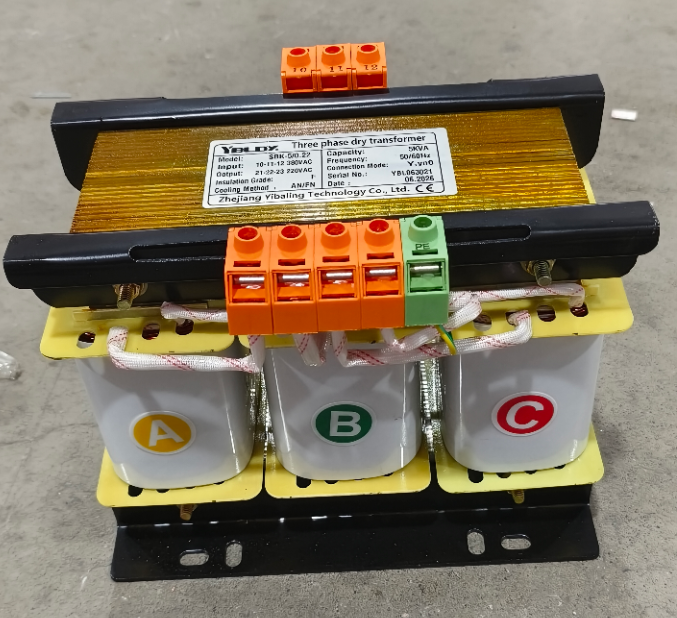

Hoe SBK Autotransformator werkt?

– Het geheim achter dat handige spanningskastje ontsluiten

Loop bijna elke fabrieksvloer binnen en je ziet een vierkante metalen doos met ‘SBK’ op het etiket gedrukt. Hij staat stil in een hoekje, maar lost een hoofdpijnprobleem op dat steeds weer de kop opsteekt: je hebt een glimmende nieuwe machine geïmporteerd uit het buitenland, maar de spanning komt niet overeen met je lokale elektriciteitsnet. Sluit dit kastje ertussen aan en de machine komt tot leven. Dat is de SBK-autotransformator aan het werk.

Dus wat gebeurt er eigenlijk binnen?

Laten we het zware leerboekjargon overslaan en het in duidelijke taal opsplitsen.

Eén spoel, twee banen

Een reguliere scheidingstransformator heeft twee afzonderlijke wikkelingen – primair en secundair – die elektrisch van elkaar geïsoleerd zijn. Stroom wordt overgebracht door magnetische inductie, maar de ingangs- en uitgangscircuits raken elkaar nooit.

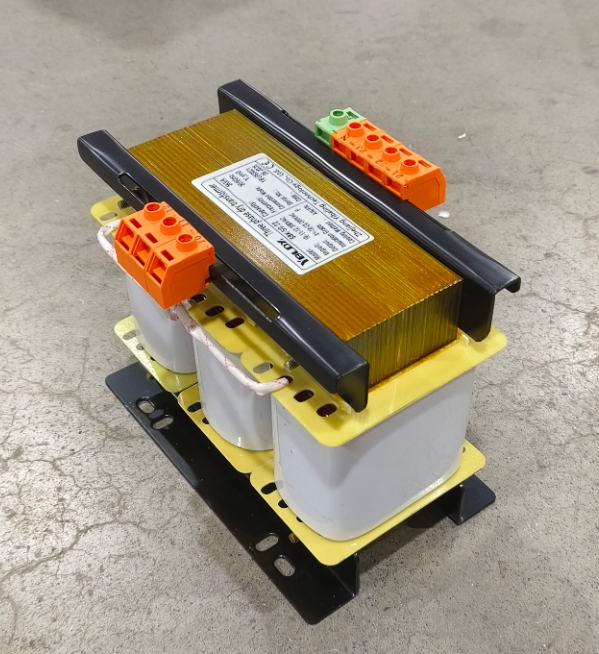

DeSBK autotransformatorkiest voor een meer economische aanpak. Het maakt gebruik van slechts een enkele continue wikkeling, waarbij verschillende tappunten over de lengte naar buiten worden gebracht. Je sluit de ingang aan op het ene deel van de spoel en de uitgang op een ander deel.

Zie het als een lang touw: ergens in het midden knoop je een knoop. Sluit het ene uiteinde aan op de stroombron en haal uw uitvoer op een andere plek op. De spanning verandert omdat u slechts een deel van het touw gebruikt. Omdat de ingang en uitgang een groot deel van dezelfde wikkeling delen, vertrouwt de transformator op zowel magnetische koppeling als een directe elektrische verbinding.

Opstappen of afstappen? Het hangt allemaal af van waar je tikt.

Hier is een concreet voorbeeld. Stel dat u 380V over de gehele wikkeling toepast, maar u neemt de uitvoer van een aftakking op de 200V-positie, dan krijgt u 200V eruit. Dat is een stap terug. Draai het om: voer 200 V in dat gedeelte en haal 380 V uit de volledige wikkeling, en je hebt een stap verder.

De natuurkunde is gewoon oude elektromagnetische inductie: de wisselstroom creëert een veranderend magnetisch veld, dat spanning over de hele spoel induceert. Verplaats de kraan, verplaats de spanningsverhouding. Eenvoudig, duidelijk en ijzersterk.

Waarom zweren zoveel fabrikanten van apparatuur erbij?SBK Automatische transformator?

Drie grote redenen.

Ten eerste bespaart het materiaal en geld. Omdat een deel van de wikkeling dubbel werk doet, heb je minder koper (of aluminium) en een kleinere kern nodig dan een scheidingstransformator met hetzelfde vermogen. Dat betekent een lichtere, compactere eenheid tegen lagere kosten.

Ten tweede: hoger rendement, lagere warmte. Minder koperverlies en minder ijzerverlies vertalen zich in minder energieverspilling. Na verloop van tijd – vooral bij grote eenheden in de honderden of duizenden kVA – lopen de elektriciteitsbesparingen behoorlijk op.

Ten derde is het een veelzijdige oplossing voor uitrusting met “buitenlandse spanning”. Veel precisiewerktuigmachines, servoaandrijvingen, spuitgietmachines en elektronica komen uit Japan, Europa of de VS, met nominale spanningen zoals 200V, 220V, 110V of 100V. Onze lokale elektriciteitsnetten leveren doorgaans 380V/220V. Met de SBK-serie kunt u meerdere kraancombinaties aanpassen, zodat u precies de spanning kunt instellen die uw apparatuur “graag eet”.

Een woord van waarschuwing: het is geen isolatietransformator

Dit is belangrijk. De SBK-autotransformator biedt geen elektrische isolatie tussen ingang en uitgang. Omdat de wikkelingen een gemeenschappelijke doorsnede delen, zijn de primaire en secundaire elektrisch verbonden. Als u galvanische isolatie nodig heeft voor de veiligheid, geluidsfiltering of schokbescherming, moet u een echte scheidingstransformator kiezen. Maar als uw enige behoefte spanningsconversie is – en u bent kostenbewust – is de SBK een uiterst efficiënte keuze.

Waar vind je eigenlijk SBK Automatische transformatorin het echte leven?

Naast de werktuigmachines en geïmporteerde apparatuur die ik noemde, zie je ook SBK-transformatoren in verlichtingsdistributiepanelen, front-end fasen voor gelijkrichters, laadstations, tunnel- en metrostroomsystemen, liftbedieningskasten in hoge gebouwen – vrijwel overal waar je spanningsniveaus moet veranderen zonder dat isolatie nodig is.

Om het af te ronden

De SBK-autotransformator is geen rocket science. In de kern is het slechts een enkele getapte wikkeling en goede oude elektromagnetische inductie. Het gebruikt minder materialen, verspilt minder energie en lost een van de meest voorkomende spanningsmismatch-problemen op die je op de werkvloer tegenkomt. Geen fancy gimmicks – gewoon een solide, praktisch werkpaard dat jarenlang stil blijft draaien. En dat is, naar mijn mening, precies wat goede industriële uitrusting zou moeten zijn.
