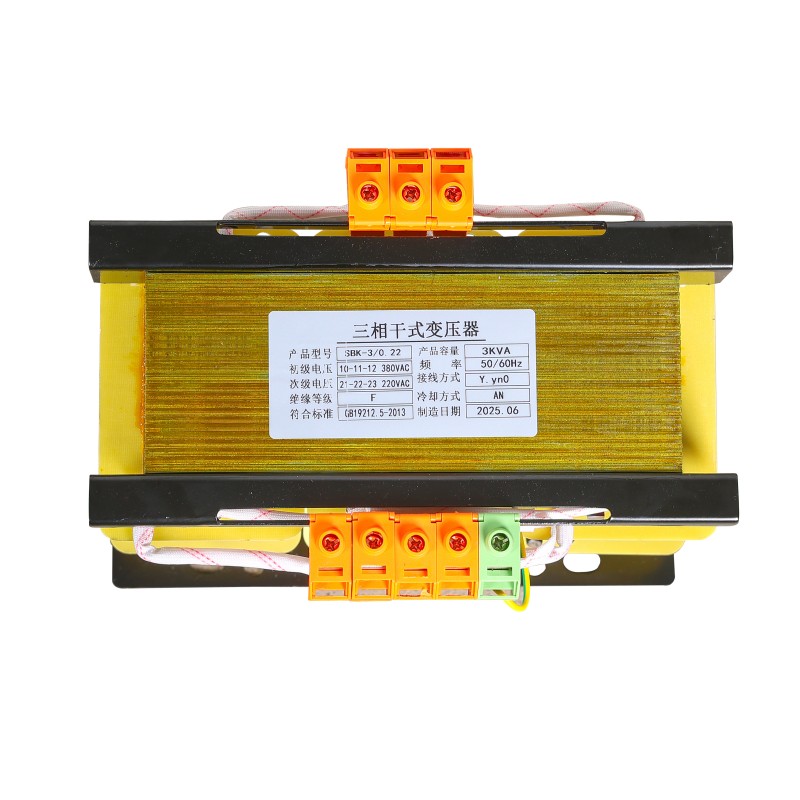

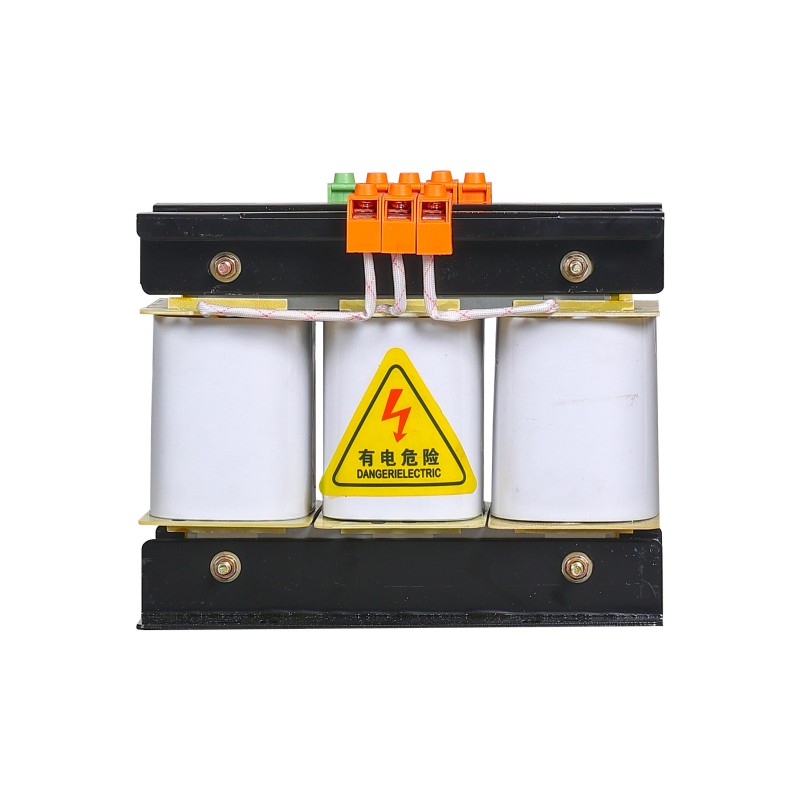

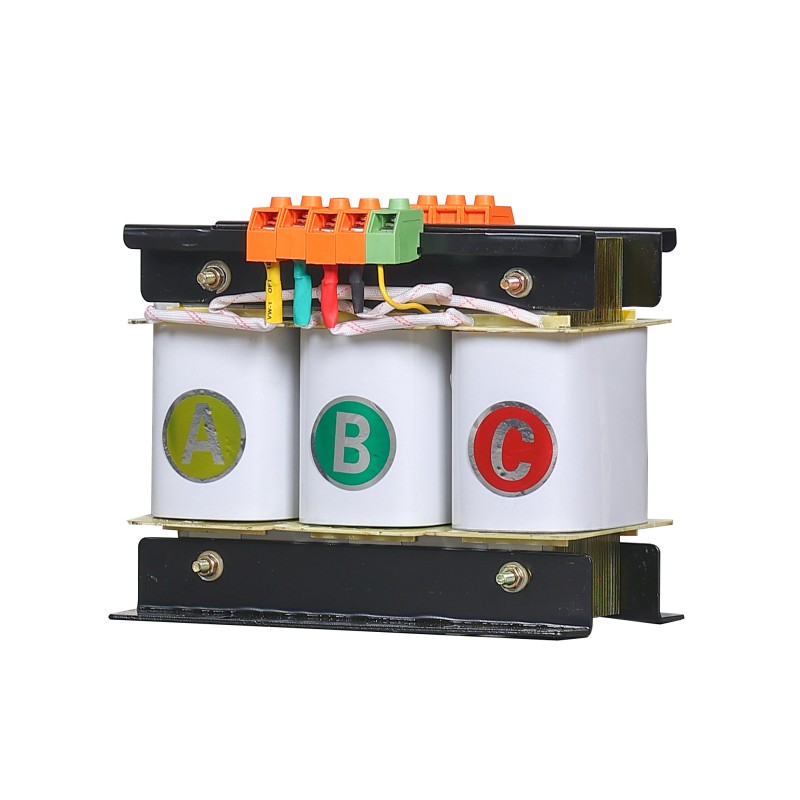

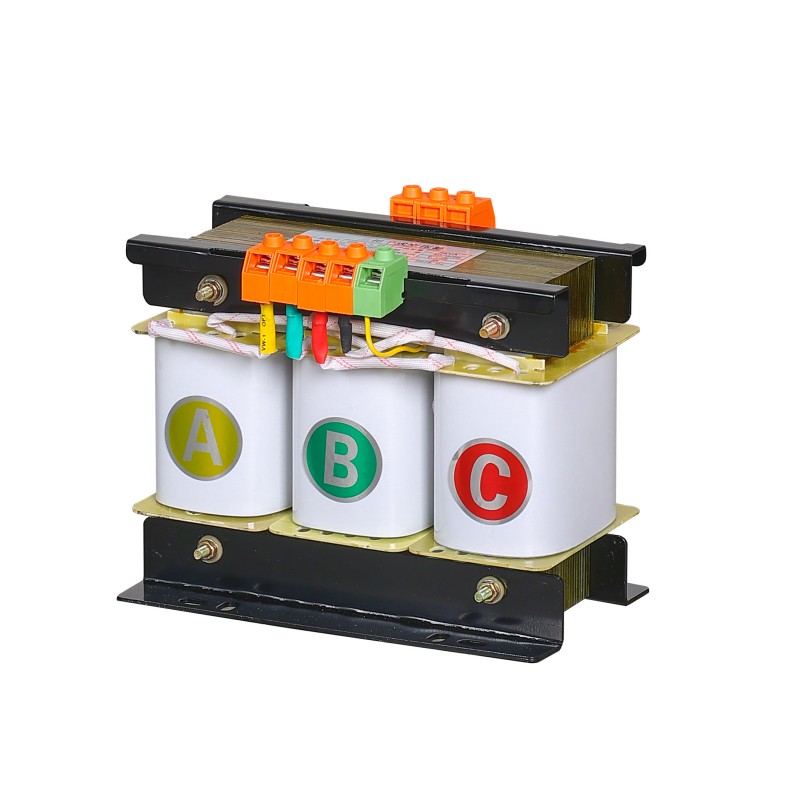

SBK Hoge Precisie Transformator

De SBK-hogeprecisietransformator is een oplossing van het hoogste niveau die een zuivere en stabiele stroomvoorziening op laboratoriumniveau biedt voor baanbrekend onderzoek, precisie-instrumenten en veeleisende industriële belastingen. De kernwaarde van de SBK-hogeprecisietransformator ligt in het bereiken van buitengewone elektrische prestaties: de nauwkeurigheid van de spanningsregeling kan ±0,5% of zelfs hoger bereiken.

De dynamische responstijd is zo snel als op millisecondenniveau, en door middel van meervoudige afscherming en een ultra-laag harmonisch ontwerp kan de uitgangsgolfvormvervorming (THD) worden onderdrukt tot onder de 1%, waardoor netinterferentie effectief wordt geïsoleerd.

De uiterst nauwkeurige transformator van SBK integreert een meertrapscompensatietopologie, waardoor ultieme spanningsstabiliteit wordt gegarandeerd van nullast tot vollast. Het betrouwbaarheidsontwerp van industriële kwaliteit en de brede aanpassingsmogelijkheden aan de omgeving maken het tot een hoeksteen van energieapparatuur voor het garanderen van de juiste werking van belangrijke apparatuur in de productie van halfgeleiders, metrologische kalibratie, hoogwaardige medische beeldvorming en defensietests en andere gebieden.

Hoe selecteert u een SBK-hogeprecisietransformator?

1. Bepaal de belasting en het totale vermogen

Maak een lijst van alle precisieapparatuur die wordt aangedreven door de SBK-hogeprecisietransformator, zoals spectrometers, elektronenmicroscopen, meetstandaarden, hoogwaardige analoge voedingen met ADC/DAC-chip, enz.

Bereken de capaciteit: Tel de steady-state VA-waarden van alle belastingen bij elkaar op en reserveer voldoende marge voor inductieve belastingen (het wordt aanbevolen dat de totale capaciteit 1,3-1,5 maal de steady-state totale som is). Zorg ervoor dat u bevestigt dat het standaardmodel van de zeer nauwkeurige transformator uit de SBK-serie dit capaciteitsniveau heeft.

2. Bepaal de spanning en frequentie

Ingangsspanning: Bepaal volgens het elektriciteitsnet ter plaatse (zoals 220V eenfasig, 380V driefasig).

Uitgangsspanning: Moet nauwkeurig overeenkomen met de nominale ingangsspanning van de belastingsapparatuur (zoals 220V ±0,5%).

Frequentie: 50 Hz of 60 Hz.

3. Bevestig de installatiemethode

Controleer of de SBK-hogeprecisietransformator in een rek is geïnstalleerd, verticaal is geplaatst of is geïntegreerd in een op maat gemaakt chassis. Controleer de buitenafmetingen en het gewicht.

Koelomstandigheden: De transformator heeft een hoog rendement, maar er zijn nog steeds verliezen. Zorg ervoor dat de installatielocatie goede ventilatie heeft en reserveer indien nodig een ruimte voor geforceerde luchtkoeling.

Omgevingsparameters: Controleer of de temperatuur, vochtigheid en reinheid van de installatieomgeving binnen het toegestane bereik liggen dat is gespecificeerd op het specificatieblad van het product.

SBK Hoge precisie transformatorfouten en bescherming

1. Abnormale toestanden

Interne fouten: kortsluitingen tussen fasen op wikkelingen, kortsluitingen tussen windingen, aardingsfouten in één fase

Externe fouten: kortsluitingen tussen fasen op kabels, eenfasige aardfouten van bussen

2. Abnormale handelingen

Overstroom veroorzaakt door externe kortsluiting tussen fasen

Overstroom en overspanning op het neutrale punt veroorzaakt door externe kortsluiting in eenfasige aarding

Overbelasting veroorzaakt door overschrijding van de nominale capaciteit

3. Beschermende maatregelen voor interne fouten

Interne fouten van de uiterst nauwkeurige transformatoren van SBK veroorzaken vonken en hoge temperaturen, waardoor de isolatie en wikkelingen snel worden beschadigd. De kernbescherming is "onmiddellijk trippen".

Geef onmiddellijk (meestal <30 ms) uitschakelinstructies uit om alle voedingen aan de ingangs- en uitgangszijde van de uiterst nauwkeurige SBK-transformatoren af ​​te sluiten. Dit is de meest fundamentele en snelste bescherming voor het beschermen van de transformator zelf.

De Pt100-sensor, die vooraf is ingegraven op de hete plek van de wikkeling van SBK-hogeprecisietransformatoren, werkt samen met de intelligente temperatuurregelaar om alarm te slaan wanneer de temperatuur de limiet overschrijdt en uit te schakelen wanneer de gevaarlijke temperatuur wordt bereikt.

4. Beschermende maatregelen voor externe fouten

Wanneer de kortsluitstroom de ingestelde hoge drempel overschrijdt, schakelt de stroomonderbreker onmiddellijk uit (<100 ms), waardoor de ernstige kortsluiting nabij de bron snel wordt uitgeschakeld.

Bewaak de vectorsom van driefasige stromen (nulsequentiestroom), detecteer op gevoelige wijze eenfasige aardfouten van bussen of kabels, en alarmeer of schakel uit volgens de ingestelde waarde.

5. Beschermende maatregelen voor abnormale handelingen

Het eigen spanningsstabilisatiesysteem van de transformator is de eerste verdedigingslinie, maar wanneer de voedingszijde abnormaal is, moet het beveiligingsapparaat fungeren als back-up en uitschakelen wanneer de spanning ernstig wordt overschreden.
