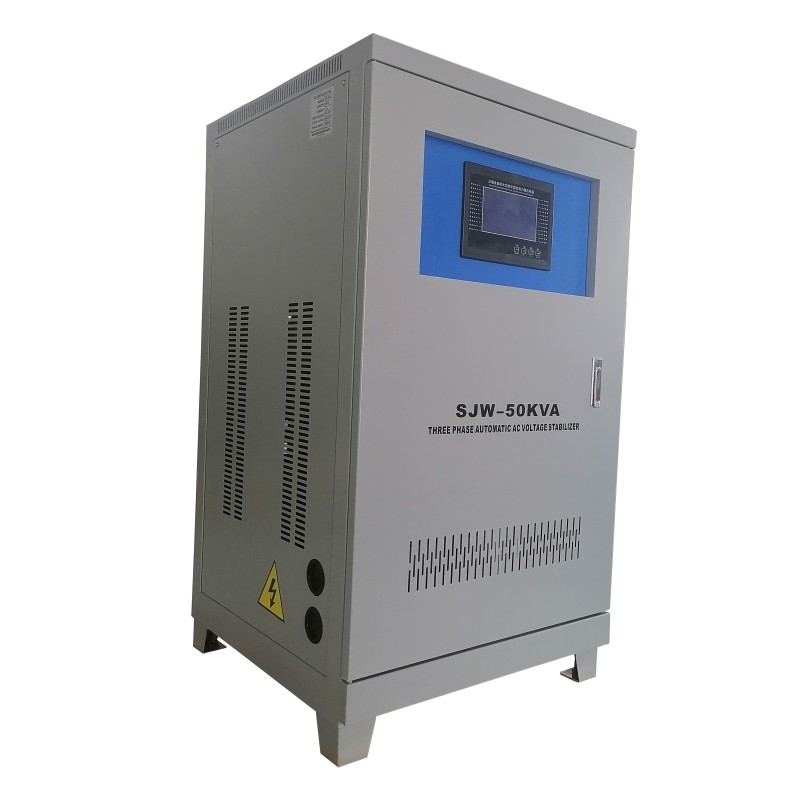

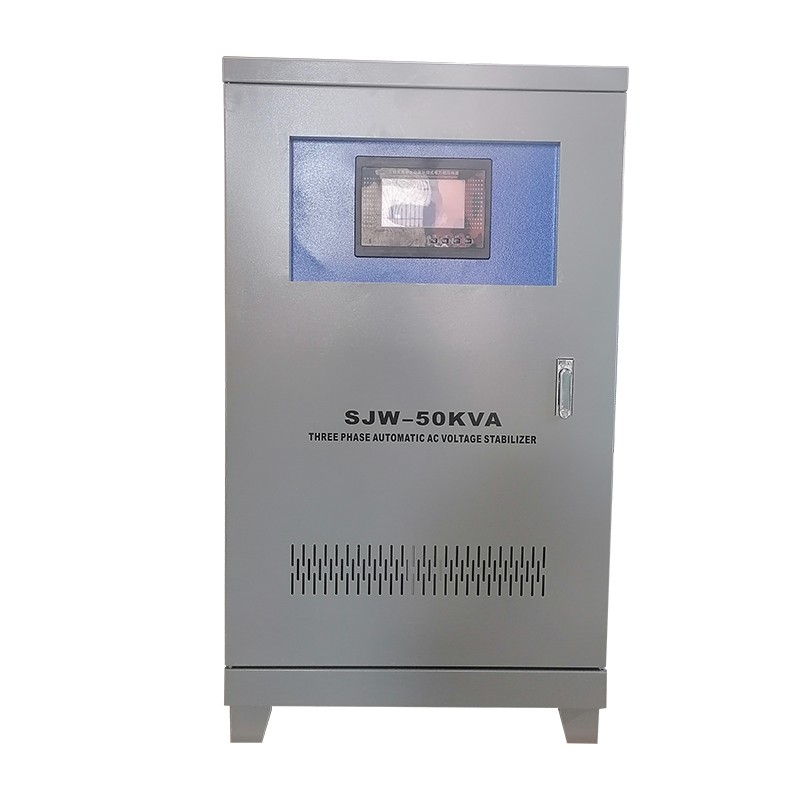

SJW Driefasige gecompenseerde AC-spanningsstabilisator

De Yibaling SJW driefasige gecompenseerde AC-spanningsstabilisator is een snelle driefasige stroomstabilisator die is gebouwd voor plaatsen waar de stroomkwaliteit er echt toe doet, zoals precisieproductielijnen, datacentra, medische beeldkamers en communicatiestations.
Het maakt gebruik van een slim multi-tap-ontwerp gecombineerd met onafhankelijke fasecontrole. Dit betekent dat het spanningsschommelingen, fase-onbalans, verzakkingen en pieken in realtime kan verhelpen.

Wat is de functie van de spanningsstabilisator uit de SJW-serie in verschillende toepassingen?

1. In fabrieken en werkplaatsen

De spanning daalt vaak wanneer grote machines opstarten. Soms blijft de spanning onevenwichtig omdat eenfasige belastingen ongelijkmatig zijn verdeeld.
De SJW detecteert deze veranderingen in slechts 20 tot 40 milliseconden en corrigeert onmiddellijk elke fase afzonderlijk.
In een halfgeleiderfabriek kan bijvoorbeeld zelfs een spanningsdaling van één cyclus een hele partij wafers vernielen. De SJW houdt de uitgangsspanning binnen ±1% van het instelpunt, waardoor gevoelige apparatuur wordt beschermd tegen stroomopwaartse netproblemen.

2. In commerciële gebouwen

In deze gebouwen bevinden de verlichting, airconditioners en IT-apparatuur zich in verschillende fasen; de spanningen zijn zelden in evenwicht. Gewone stabilisatoren met een gedeelde kern kunnen dit vaak niet aan.
Maar de drie onafhankelijke compensatie-eenheden van de SJW behandelen elke fase afzonderlijk. Dat betekent geen overbelaste neutrale draden meer, minder stroomverlies en geen vervelende lichtflikkering.

3. Op afgelegen locaties

In waterzuiveringsinstallaties of mijnen wordt de stroom bijvoorbeeld vaak gevoed via lange bovengrondse lijnen. Tijdens piekuren kan de spanning dalen tot 320V of zelfs lager.
Het brede regelbereik van de SJW (doorgaans ±20% tot ±30%) tilt de spanning terug naar de normale 380V of 400V.
Als gevolg hiervan krijgen pompen, blowers en brekers het koppel dat ze nodig hebben en zullen ze niet struikelen als gevolg van een lage spanning.

Kernmateriaal en technologie

De prestaties van de SJW-stabilisator zijn gebaseerd op een zorgvuldig geselecteerde reeks materialen en componenten, elk gekozen om een ​​specifiek technisch doel te vervullen: snel schakelen, weinig verliezen, hoge piekbestendigheid en een lange levensduur.

1. Compensatietransformator

Het hart van de SJW-stabilisator bestaat uit drie onafhankelijke compensatietransformatoren – één voor elke fase.
Hun wikkelingen zijn gemaakt van zeer zuiver zuurstofvrij koper (hier geen goedkoop aluminium), met een isolatiesysteem van klasse H dat veilig temperaturen tot 180 °C aankan.
De ijzeren kern is opgebouwd uit hoogwaardig koudgewalst siliciumstaal (zoals 30Q130), met behulp van een step-lap-verbindingstechniek. Dit betekent simpelweg minder energieverspilling en minder nullastverlies.
Het ontwerp houdt ook de lekinductie erg laag, zodat de compensatiespanning vrijwel onmiddellijk reageert wanneer het besturingssysteem daarom vraagt.

2. Controle- en bemonsteringssysteem

Het ‘brein’ van de SJW is een DSP (digitale signaalprocessor) of een krachtige MCU.
Het bewaakt voortdurend de driefasige spanningen met behulp van zeer nauwkeurige spanningstransformatoren (nauwkeurigheidsklasse 0,2) en Hall-effect-stroomsensoren.
Het besturingssysteem maakt voor elke fase gebruik van onafhankelijke PID-compensatie, wat betekent dat elke fase afzonderlijk wordt gecorrigeerd, zonder de andere te verstoren.
Alle beveiligingsfuncties (overspanning, onderspanning, overstroom, faseverlies, verkeerde fasevolgorde) zijn in de software ingebouwd, maar er is ook een speciale hardwareback-up om ervoor te zorgen dat het apparaat veilig uitvalt als er iets misgaat.

3. Overspanningsbeveiliging en EMI-filtering

Elke fase-ingang wordt geleverd met ingebouwde overspanningsbeveiliging:
MOV (metaaloxidevaristor) – absorbeert spanningspieken
Gasontladingsbuis (GDT) – verwerkt grotere pieken
Samen voorkomen ze dat pieken in de common-mode en differentiële modus uw apparatuur bereiken.
Als je nog schonere energie nodig hebt, kun je optionele EMI-filters toevoegen om hoogfrequente ruis te verminderen – vooral handig als je gevoelige elektronische belastingen in de buurt hebt.

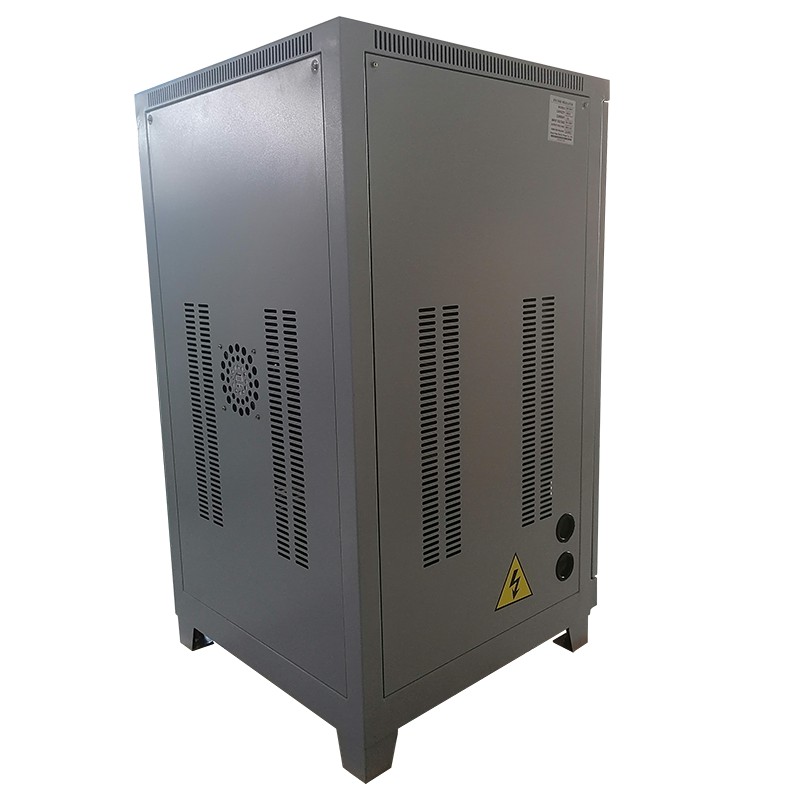

4. Behuizing en koeling

De SJW wordt geleverd in een stevige stalen behuizing (minstens 1,5 mm dik), met een elektrostatische poedercoating (≥80 μm) voor goede corrosiebestendigheid.
Standaardbescherming: IP20 – prima voor elektrische ruimtes binnenshuis
Optionele hogere bescherming: IP23, IP54 of zelfs meer – voor stoffige ruimtes of gebruik buitenshuis
Koeling:
Voor units tot 100 kVA is natuurlijke convectie meestal voldoende (geen ventilatorgeluid, geen bewegende delen die defect raken)
Bij grotere units treden temperatuurgeregelde ventilatoren met kogellagers met lange levensduur alleen in werking wanneer dat nodig is
In duidelijke woorden: de behuizing is robuust, de koeling is slim en u kunt het juiste beschermingsniveau voor uw site kiezen.

Aanpassing van de SJW driefasige stabilisator

1. Bevestiging van sleutelparameters

Vóór de productie moeten de volgende parameters duidelijk met de klant worden gedefinieerd:

2. Technische documenten die wij aan klanten verstrekken

Wanneer wij uw SJW-stabilisator bouwen, hoeft u niet meer te raden. Dit is wat we u sturen:
Tekening van de compensatietransformator: toont de kerngrootte, de wikkelingsindeling en de isolatiegraad.
SCR-moduleselectierapport – legt uit welke thyristors we gebruiken, hoeveel veiligheidsmarge we laten en hoe we met warmte omgaan.
Schema van besturingsprintplaat en firmwareversie – inclusief bemonsteringsmethode, beveiligingsinstellingen en communicatieprotocol (Modbus, RS485 of Ethernet indien nodig).
Mechanische tekening en terminalindeling – vertelt u hoe u deze moet monteren, waar kabels binnenkomen en hoe u indien nodig een bypass-schakelaar kunt aansluiten.

3. Hoe we het bouwen – Belangrijke productiestappen

Wij “assembleren” niet alleen onderdelen. Wij volgen een gecontroleerd proces.
Spoelwikkelen – gedaan op computergestuurde machines met constante spanning. Elke isolatielaag is uniform. Geen “gelukkige gok” met de hand opwinden.
Vacuümdrukimpregnatie (VPI) – wikkelingen worden onder hoogvacuüm (≤133Pa) gedrenkt in oplosmiddelvrije epoxyhars van klasse H en vervolgens uitgehard in een temperatuurgecontroleerde oven.
Waarom het belangrijk is: Dit maakt de wikkelingen waterdicht, stofdicht, trillingsbestendig en beter in het afvoeren van warmte. Zonder VPI faalt isolatie jaren eerder.
SCR-montage – modules worden met thermisch vet op koellichamen gemonteerd en vastgezet met een gekalibreerde momentsleutel. Hierdoor blijft de contactweerstand laag en wordt oververhitting voorkomen.

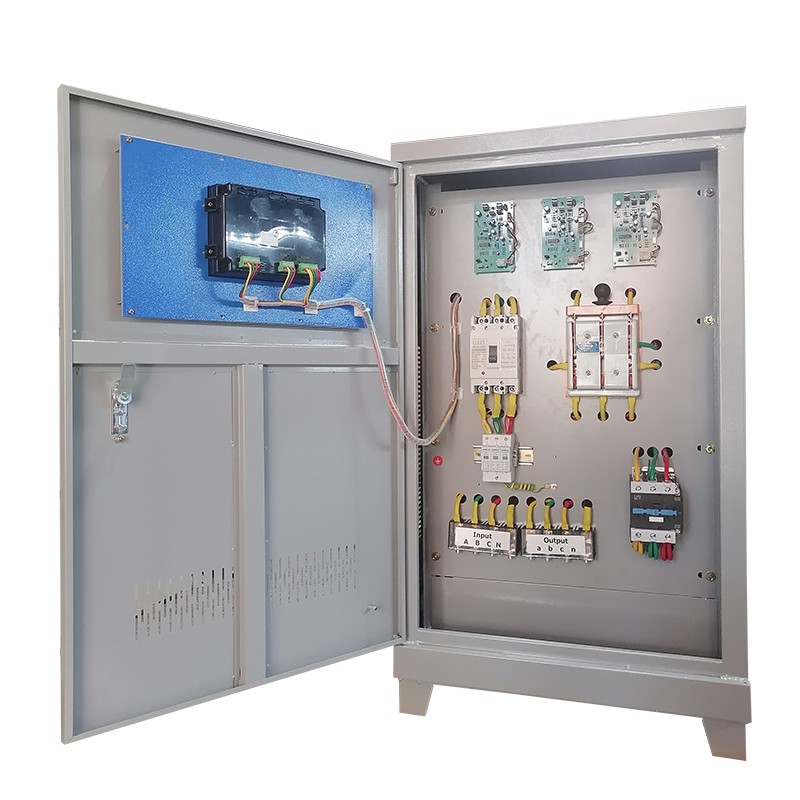

Eindmontage – voedings- en besturingssecties zijn fysiek gescheiden om elektrische ruis te verminderen. Alle interne rails zijn van vertind puur koper (geen aluminium). Koper betekent een lagere weerstand, minder hitte en een langere levensduur.

4. Fabriekstesten

Elke SJW-eenheid ondergaat een complete reeks routine- en typetests:
Isolatieweerstand (≥ 100MΩ met 2500V-megger)
Diëlektrische weerstand (AC 3500V / 1min tussen wikkelingen en aarde)
Fase-onafhankelijke regelingstest – ongebalanceerde ingangsspanning wordt kunstmatig aangelegd (bijv. A:+15%, B:0%, C:−10%), en de uitgangsonbalans wordt gemeten (moet ≤±1%) zijn.
Dynamische responstest – er wordt een belastingsstap van 50% toegepast; uitgangsspanningsdip en hersteltijd worden geregistreerd met een snelle vermogensanalysator; deze moet binnen 40 ms terugkeren naar ±1%.
Load dump-test – volledige lading wordt plotseling verwijderd; de overspanningstransiënt mag niet hoger zijn dan +5% van het instelpunt.
Beveiligingstest tegen overstroom/kortsluiting: gesimuleerde fouten verifiëren dat de SCR's geblokkeerd zijn en dat de ingangsonderbreker binnen de opgegeven tijd uitschakelt.
Elk testresultaat wordt vastgelegd in het fabriekstestrapport, dat samen met het product aan de klant wordt geleverd.

Als u met uitdagingen wordt geconfronteerd, zoals onverklaarbare apparatuuralarmen, spanningsgerelateerde productiestops of driefasige onbalans in uw fabriek, kan de SJW-serie het antwoord zijn. Het technische team van Yibaling staat klaar om te helpen met maatvoering, maatwerk en technische ondersteuning.
