Wat is DBW Intelligent Compensation Voltage Stabilizer？

Onstabiele spanning? DBW heeft u gedekt

Naarmate eenfasige apparatuur groter en geavanceerder wordt, groeit de vraag naar schone energie mee.

Precisieslijpmachines produceren inconsistente afwerkingen. CT-scanners tonen spookbeelden in de gegevens. Labinstrumenten drijven midden in het experiment af. Airconditioners schakelen tijdens de spitsuren uit, waardoor het hele gebouw warm en oncomfortabel wordt.

Vaker wel dan niet is het probleem niet de apparatuur, maar de spanning.

De netspanning fluctueert gedurende de dag. Laag tijdens piekbelasting, hoog 's nachts. Voeg daarbij de opstartpieken van zware apparatuur op dezelfde lijn en de kwaliteit van eenfasige 220V-stroom wordt allesbehalve stabiel. Voor huishoudelijke apparaten kunnen spanningsschommelingen het verschil betekenen tussen ‘werkt’ en ‘werkt een beetje slecht’. Voor precisie- en hoogvermogenapparatuur? Het is het verschil tussen rennen en afsluiten.

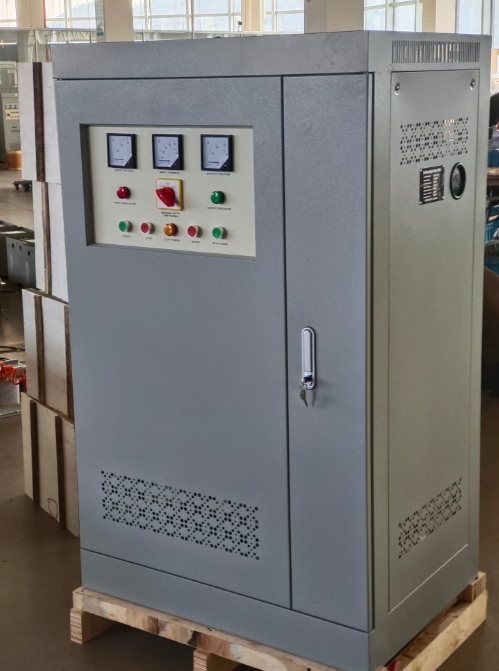

De Yibaling DBW Intelligent Compensation Voltage Stabilizer is gebouwd om precies dat probleem op te lossen.

HoeDBW Intelligente compensatie-spanningsstabilisatorWerken

De DBW maakt gebruik van spanningsregeling van het compensatietype - dezelfde beproefde aanpak als stabilisatoren van het servotype, maar met een betere capaciteit en een hoger rendement.

Het systeem bestaat uit vier hoofdonderdelen:

Compensatietransformator

Neem contact op met de spanningsregelaar

Automatisch regelcircuit

Servomotor met snelheidsreductie-aandrijfmechanisme

De secundaire wikkeling van de compensatietransformator is in serie geschakeld met het hoofdcircuit. De primaire wikkeling is verbonden met de uitgang van de contactregelaar.

De bedieningscyclus werkt als volgt:

Stap 1 – Realtime bemonstering.

Het regelcircuit bemonstert voortdurend de spanning van de uitgang van de stabilisator en controleert of de uitgang op het instelpunt blijft.

Stap 2 – Berekening van de afwijking.

Het bemonsterde signaal wordt verwerkt om te bepalen hoe ver de uitvoer is afgeweken van de doelwaarde.

Stap 3 – Aanpassingscommando.

Het stuurcircuit geeft aan dat de servomotor moet draaien. Via de snelheidsregelaar en de kettingaandrijving beweegt de motor de koolborstel langs het wikkeloppervlak van de contactregelaar.

Stap 4 – Compensatiecorrectie.

De nieuwe positie van de koolborstel verandert de uitgangsspanning van de contactregelaar, die op zijn beurt de spanning over de primaire wikkeling van de compensatietransformator verandert. De secundaire wikkeling, in serie verbonden met het hoofdcircuit, voegt spanning toe of trekt deze af als dat nodig is om de uitvoer terug te brengen naar het instelpunt.

Deze gesloten luscyclus loopt continu: monitoren → berekenen → aanpassen → opnieuw monitoren. De responstijd bedraagt ​​doorgaans minder dan 1,5 seconde bij een wijziging van de ingangsspanning van 10%.

Belangrijkste kenmerken die er echt toe doen

Grote capaciteit, hoog rendement

De DBW-serie beslaat 10 kVA tot 180 kVA, met een rendement bij volledige belasting van meer dan 95%; sommige modellen bereiken 98%. Hij kan zware lasten aan zonder energie te verspillen.

Geen golfvormvervorming

De uitgangsgolfvorm komt exact overeen met de ingangsgolfvorm. Geen toegevoegde harmonischen, geen vervorming. Voor medische beeldvormingsapparatuur en precisie-instrumenten is dit van groot belang. Vervorming heeft rechtstreeks invloed op de beeldkwaliteit en meetnauwkeurigheid.

Werkt met elk belastingstype

Resistief (verwarmers, verlichting), inductief (motoren, compressoren), capacitief (condensatorbanken) - de DBW verwerkt ze allemaal. Eén stabilisator, elke lading.

Omgaat met opstartpieken

Grote motoren en compressoren verbruiken enorme stroom als ze starten. De DBW absorbeert die piek zonder te struikelen of uit te schakelen.

Uitgebreide bescherming

Overspanning, onderspanning, faseverlies, verkeerde fasevolgorde, overstroom, kortsluiting: allemaal beveiligd. Wanneer het elektriciteitsnet zich misdraagt, onderbreekt de DBW eerst de uitvoer en beschermt uw apparatuur. Sommige modellen bieden dubbele toevoerkanalen – gestabiliseerd en directe netvoeding – met selecteerbare handmatige of automatische bediening.

Waar komt deDBW Intelligente compensatiespanningsstabilisatier Ga?

Vrijwel overal waar eenfasige hoogspanningsstabilisatie nodig is.

Precisieproductie – CNC-machines, precisieslijpmachines, EDM-apparatuur, lasersnijders. Spanningsinstabiliteit beïnvloedt de nauwkeurigheid van de bewerking. Het uitvalpercentage gaat omhoog, de winstmarge daalt.

Medische apparatuur – CT-scanners, röntgensystemen, echografie, MRI-ondersteuningssystemen. Apparatuur voor medische beeldvorming is uiterst gevoelig voor de stroomkwaliteit. Spanningsschommelingen veroorzaken beeldartefacten die de diagnose kunnen beïnvloeden.

Laboratoria en R&D – Analytische instrumenten, testopstellingen, meetsystemen. Data die rondslingeren en experimenten die mislukken, verspillen tijd, monsters en geven geld.

Commerciële en openbare voorzieningen – Centrale airconditioning, liften, grootformaatprinters, communicatieruimtes, datacentra. Als deze stoppen, stopt het hele gebouw ermee.

Industriële en mijnbouwlocaties – Productielijnen, textielmachines, mixers, takels, lasapparatuur. De lijn kan niet stoppen en de spanning kan niet afdwalen.

Vooral voor gebruikers aan het einde van laagspanningsdistributielijnen - ver van het onderstation, lange kabeltrajecten, lage basisspanning. Wanneer de belasting verandert, zijn de spanningsschommelingen erger. Het brede ingangsbereik van de DBW (eenfasig 176V 264V) kan dat op betrouwbare wijze aan.

Hoe u het goede kiestDBW Intelligente compensatie-spanningsstabilisator

Twee dingen zijn het belangrijkst: capaciteit (kVA) en ingangsspanningsbereik.

Capaciteit – Tel het totale vermogen van alles wat u aansluit bij elkaar op en voeg vervolgens een marge van 30% toe. Motoren en compressoren verbruiken bij het opstarten meerdere keren hun bedrijfsstroom – laat voldoende ruimte over.

Standaard DBW-capaciteiten: 10 kVA tot 180 kVA. Weet u niet zeker welke past? Stuur uw uitrustingslijst naar de verkoopafdeling van Yibaling - zij zullen deze voor u op maat maken.

Ingangsspanningsbereik – Standaardmodellen bestrijken eenfase 176V 264V. Als uw locatie grotere schommelingen heeft – lange aanvoerlijnen, afgelegen locaties, zwakke netwerken – zijn op verzoek grotere invoerbereiken beschikbaar.

Uitgangsspanning – Standaarduitgang is eenfasig 220V. De nauwkeurigheid van de regeling kan worden ingesteld tussen ±1% en ±5%. De fabrieksinstelling is doorgaans ±3%. Als u een grotere nauwkeurigheid nodig heeft, geeft u dit dan aan bij uw bestelling.

Installatieomgeving – De DBW is ontworpen voor installatie binnenshuis. Omgevingstemperatuur -15°C tot +40°C, relatieve vochtigheid lager dan 90%, zonder corrosieve gassen, stoom, chemische afzettingen, stof of explosieve/geleidende verontreinigingen. De locatie moet vrij zijn van ernstige trillingen of schokken.

Laatste gedachten

De DBW Intelligent Compensation Voltage Stabilizer heeft geen touchscreen. Er wordt geen verbinding gemaakt met Wi-Fi. Het haalt de krantenkoppen niet.

Wat het doet is eenvoudig: het stabiliseert eenfasige hoogspanningsspanning, betrouwbaar en continu.

Voor fabrieken, ziekenhuizen en laboratoria die al jaren met onstabiele stroom worstelen, is het verschil onmiddellijk zichtbaar. Apparatuur werkt niet meer. De productie stopt met stoppen. Mensen maken zich geen zorgen meer over de volgende spanningsdip.

Het is niet het meest opvallende stuk uitrusting op de fabrieksvloer. Maar het is degene die ervoor zorgt dat al het andere blijft werken.
