Wat is een IT-medische isolatietransformator en waarom is deze zo belangrijk?

Een medische IT-isolatietransformator is een gespecialiseerde eenfasige isolatietransformator die speciaal is ontworpen voor medische IT-systemen (Isolated Terra - ongeaarde systemen) in zorginstellingen.

In tegenstelling tot gewone transformatoren die de spanning eenvoudigweg verhogen of verlagen, is deIT medische transformatordoet iets fundamenteel anders: het creëert een elektrisch geïsoleerde, ongeaarde stroomvoorziening voor kritieke medische apparatuur in operatiekamers, ICU's en hartzorgafdelingen.

Waarom maakt dat uit?

Omdat in een standaard geaard energiesysteem één enkele isolatiefout ervoor kan zorgen dat een onderbreker uitschakelt, waardoor de stroom naar levensondersteunende apparatuur wordt uitgeschakeld. In een operatiekamer is dat geen optie.

De medische IT-transformator zorgt er samen met een isolatiebewakingsapparaat (IMD) voor dat de eerste fout de stroom niet onderbreekt. Hij geeft alarm, maar schakelt niet uit. Chirurgen kunnen de procedure afmaken. Levens worden niet in gevaar gebracht.

Kortom: het is het verschil tussen een alarm en een storing. Tussen waarschuwing en tragedie.

Hoe een IT-medische isolatietransformator werkt

Het principe is eenvoudig, maar de uitvoering is meedogenloos.

Stap 1 – Isolatie

De transformator heeft twee volledig gescheiden wikkelingen: primair (netzijde) en secundair (patiëntzijde). Er is geen directe elektrische verbinding tussen hen. Vermogensoverdracht gebeurt via een magnetisch veld.

Stap 2 – Niet-geaarde secundaire

De secundaire zijde is niet verbonden met de aarde – in tegenstelling tot standaard voedingssystemen waarbij de nulleider geaard is. Dit is de kern van het IT-systeem (Isolated Terra).

Stap 3 – Eerste foutgedrag

Als er één fout optreedt – bijvoorbeeld als een chirurgisch netsnoer bekneld raakt en het metalen chassis raakt – detecteert het isolatiebewakingsapparaat (IMD) een daling van de isolatieweerstand en geeft een alarm. Maar de transformator schakelt niet uit. De stroom blijft stromen. Het chirurgische team wordt gewaarschuwd, maar niet onderbroken.

Stap 4 – Tweede fout

Pas als er op een andere lijn een tweede fout optreedt, wordt het beveiligingsapparaat uiteindelijk geactiveerd. Tegen die tijd is de procedure doorgaans voltooid en is de patiënt veilig.

Stap 5 – Continue monitoring

De IMD meet continu de isolatieweerstand tussen het geïsoleerde circuit en aarde. Als de waarde onder een ingestelde drempel daalt (doorgaans 50 kΩ tot 100 kΩ), wordt er een visueel en hoorbaar alarm geactiveerd, maar ook hier vindt er geen stroomonderbreking plaats.

Deze combinatie – scheidingstransformator + IMD – creëert de veiligst mogelijke stroomvoorziening voor apparatuur voor direct patiëntcontact.

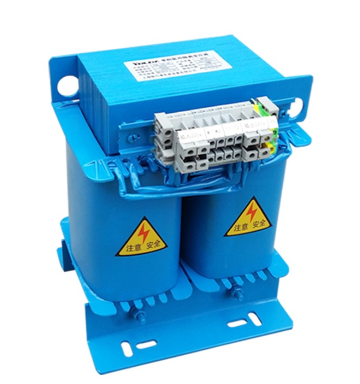

Veel voorkomende soortenIT-medische transformatoren

Medische scheidingstransformatoren zijn geen kant-en-klare eenheden. Ze zijn speciaal gebouwd voor toepassingen in de gezondheidszorg.

In de praktijk is de 5kVA tot 8kVA eenfasige unit het meest gebruikelijk voor een standaard operatiekamer. Het levert stroom aan:

Chirurgische lampen

Elektrochirurgische eenheden

Patiëntmonitoren

Anesthesie machines

Stopcontacten in het operatieveld

WaaromIT-medische transformatorenMaterie

Want in een ziekenhuis is een stroomstoring geen ongemak. Het is een levensbedreigende gebeurtenis.

Dit is wat een goed ontworpen medisch IT-transformatorsysteem biedt:

1. Ononderbroken stroom tijdens de eerste fout

Standaard geaarde systemen schakelen uit bij de eerste fout. IT-systemen doen dat niet. Dat ene verschil zorgt ervoor dat een operatie veilig kan worden afgerond.

2. Extreem lage lekstroom

Medische scheidingstransformatoren zijn gebouwd met dubbele of versterkte isolatie en een ultralage koppelcapaciteit. De lekstroom ligt doorgaans onder de 0,1 mA – veel lager dan bij standaardtransformatoren. Dit is van cruciaal belang wanneer apparatuur rechtstreeks op het lichaam van een patiënt is aangesloten (bijvoorbeeld ECG-afleidingen, endoscopische sondes).

3. Continue isolatiebewaking

Het IMD houdt het systeem 24/7 in de gaten. Het detecteert verslechtering voordat het een kritieke storing wordt. Onderhoudsteams krijgen een vroege waarschuwing, geen noodoproep.

4. Bescherming tegen netgerelateerde interferentie

De isolatie blokkeert hoogfrequente ruis, harmonischen en spanningspieken uit de netvoeding. Gevoelige medische elektronica – monitoren, infuuspompen, diagnostische apparatuur – werkt schoon en betrouwbaar.

5. Naleving van medische veiligheidsnormen

IEC 60601-1, GB 9706.1 en andere nationale normen vereisen IT-voedingssystemen in patiëntenzorgruimtes waar apparatuur rechtstreeks op het lichaam wordt aangebracht. Geen IT-transformator, geen wettelijke goedkeuring.

Zonder medische IT-transformatoren zou de moderne chirurgie draaien op stekkerdozen voor algemeen gebruik – een risico dat geen enkel ziekenhuis zich kan veroorloven.

Het kiezen van de juiste IT-medische transformator

Het selecteren van een medische IT-transformator gaat niet over het vinden van de goedkoopste eenheid. Het gaat om het voldoen aan strikte veiligheids- en regelgevingseisen.

Stap 1 – Bepaal het vereiste kVA-vermogen

Tel het stroomverbruik op van alle apparatuur die op het IT-systeem wordt aangesloten. Voeg niet alleen de classificaties op het typeplaatje toe, maar gebruik ook het werkelijk gemeten of verwachte vermogen.

Vuistregel: 5kVA tot 8kVA is voldoende voor één moderne operatiekamer. Maak de afmetingen niet te groot: een transformator van 15 kVA heeft een hogere lekstroom en een grotere inschakelstroom.

Stap 2 – Controleer de lekstroomlimieten

IEC 60601-1 beperkt de patiëntlekstroom tot 0,1 mA voor toegepaste onderdelen. Het ontwerp van de transformator, inclusief wikkelingsscheiding, afscherming en kernconstructie, heeft rechtstreeks invloed op deze waarde. Vraag om testrapporten met lekstroommetingen.

Stap 3 – Controleer de compatibiliteit van de isolatiebewaking

De medische IT-transformator moet compatibel zijn met het isolatiebewakingsapparaat (IMD). De meeste moderne systemen gebruiken een standaard meetspanning (bijvoorbeeld 20 V DC of laagfrequente AC). Zorg ervoor dat de transformator geen ingebouwde aarding of filtering heeft die de IMD in verwarring zou kunnen brengen.

Stap 4 – Kies behuizing en montage

Open frame – Voor installatie in een elektrisch paneel van medische kwaliteit (meest gebruikelijk).

Ingesloten – Voor vloer- of wandmontage waarbij de transformator toegankelijk is voor niet-elektrisch personeel.

IP-classificatie – IP20 is typisch voor paneelmontage binnenshuis. Voor bepaalde installaties kan IP54 vereist zijn.

Stap 5 – Controleer certificeringen

Zoek naar:

IEC 60601-1 (veiligheid van medische elektrische apparatuur)

IEC 61558-2-15 (veiligheid van scheidingstransformatoren voor medisch gebruik)

GB 9706.1 (Chinese medische standaard)

CE / UL / CCC zoals vereist door uw lokale markt

Accepteer niet "we volgen deze normen." Vraag om typetestrapporten van een geaccrediteerd laboratorium.

Stap 6 – Plan voor overtolligheid

Voor kritieke toepassingen (meerdere OK's, cardiale ICU's) kunt u dubbele IT-systemen overwegen met automatische overdrachtsschakelaars (ATS) of een UPS-back-up die de IT-transformator voedt. Eén transformator – één storingspunt. Twee transformatoren: echte redundantie.

Laatste gedachten

De medische IT-isolatietransformator is niet een onderdeel waar iemand in een operatiekamer ooit aan denkt. Chirurgen zijn er niet blij mee. Verpleegkundigen maken het niet schoon. Onderhoudspersoneel raakt het zelden aan.

Maar het is er altijd – stil, onvermoeibaar en absoluut betrouwbaar.

In een wereld waar één enkele elektrische storing het verschil kan betekenen tussen een voltooide operatie en een crisis, is de medische IT-transformator de onbezongen held. Het doet één ding, en het doet het perfect: houd de stroom ingeschakeld wanneer het er het meest toe doet.

Als u het elektrische systeem van een ziekenhuis ontwerpt, upgradet of onderhoudt, behandel de medische IT-transformator dan niet als een handelsartikel. Het is een levensveiligheidsapparaat, geen reserveonderdeel.

Kies zorgvuldig. Specificeer strikt. Grondig testen.

Want als de lichten in een operatiekamer blijven branden – zelfs als er iets misgaat – dan doet de medische IT-transformator zijn werk.
