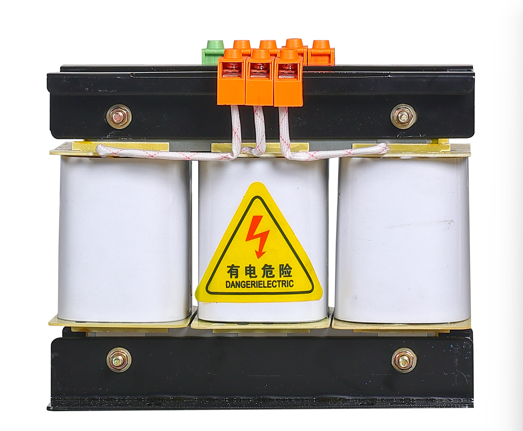

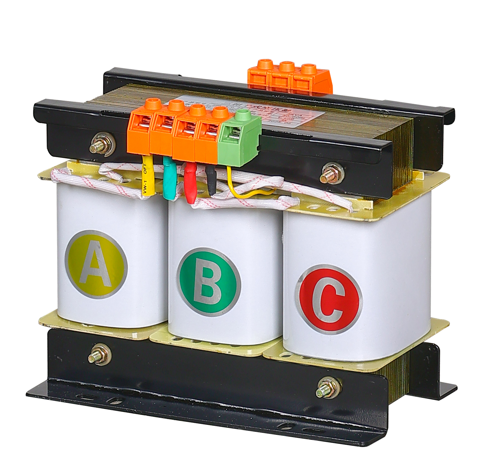

Wat is een SBK-besturingstransformator en waarom is deze belangrijk?

Een SBK-besturingstransformator is een driefasige droge transformator die speciaal is ontworpen voor de voeding van regelcircuits, relaispanelen, PLC-systemen en hulpapparatuur in industriële omgevingen.

Het is niet zijn taak om motoren of verwarmingselementen aan te drijven. Het is zijn taak om de ‘hersenen’ van de machine – de PLC, de contactors, de relais, de indicatoren, de sensoren – te voeden met schone, stabiele, geïsoleerde stroom.

Waarom maakt dat uit?

Omdat regelcircuits gevoelig zijn. Een kortstondige spanningsdip die een motor zou negeren, kan ervoor zorgen dat een PLC een storing krijgt, een contactor klappert of een sensor een onjuiste waarde geeft. In een productielijn betekent dat schrootonderdelen, stilstand en hoofdpijn bij het oplossen van problemen.

De SBK-besturingstransformator isoleert het stuurcircuit van de hoofdvoedingsbus, filtert ruis weg en biedt een speciale, stabiele spanningstoevoer waarop het besturingssysteem kan vertrouwen.

Kortom: het zorgt ervoor dat de hersenen van de machine blijven werken, terwijl de spieren het zware werk doen.

Hoe eenSBK-stuurtransformatorWerken

Het principe is eenvoudig, maar de toepassing is specifiek.

Stap 1 – Invoer

De primaire wikkeling wordt aangesloten op de hoofdvoeding – doorgaans 380V, 400V of 415V driefasig. Het kan meerdere aftakkingen hebben om variaties in de lijnspanning op te vangen.

Stap 2 – Isolatie

De secundaire wikkeling is elektrisch gescheiden van de primaire. Er is geen directe verbinding. Vermogensoverdracht gebeurt via een magnetisch veld. Dit voorkomt dat ruis, spanningspieken en aardfouten het regelcircuit bereiken.

Stap 3 – Uitvoer

De secundaire wikkeling produceert de spanning die het besturingssysteem nodig heeft – vaak 220V, 110V of 24V AC. Sommige SBK-transformatoren hebben meerdere secundaire wikkelingen voor verschillende stuurspanningen uit één enkele unit.

Stap 4 – Toegewijd aanbod

De uitgang voedt het bedieningspaneel: PLC-voeding, relaisspoelen, contactorspoelen, indicatielampjes en alle andere besturings- of hulpapparatuur.

Stap 5 – Gebouwd om continu te draaien

Regelcircuits zijn altijd ingeschakeld. De SBK is ontworpen voor continu gebruik: lage temperatuurstijging, laag geluidsniveau en een lange levensduur bij volledige belasting.

Het resultaat: een schone, stabiele, speciale voeding voor het besturingssysteem van de machine.

Veel voorkomende soortenSBK-stuurtransformatoren

SBK-stuurtransformatoren zijn verkrijgbaar in verschillende configuraties.

De afgeschermde versie met meerdere spanningen is de meest voorkomende specificatie voor middelgrote tot grote industriële besturingssystemen.

WaaromSBK-stuurtransformatorenMaterie

Omdat de duurste machinestoring de storing is die voorkomen had kunnen worden door betere stroomvoorziening.

Dit is wat een SBK-stuurtransformator biedt wat gewone voedingen niet kunnen:

1. Elektrische isolatie

Het stuurcircuit is fysiek gescheiden van de hoofdstroombus. Als een motorwikkeling kortsluit, stopt de piek bij de transformator. Het besturingssysteem blijft werken.

2. Spanningsstabiliteit

Zelfs als de hoofdvoeding uitvalt of piekt, houdt de stuurtransformator de uitgangsspanning binnen een smal bereik. PLC's en relais ratelen niet en vallen niet uit.

3. Ruisonderdrukking

VFD's, contactors en schakelende voedingen genereren hoogfrequente ruis. De wikkelconstructie van de SBK en de optionele afscherming blokkeren dat geluid het stuurcircuit bereikt.

4. Eliminatie van aardlussen

Door een geïsoleerde secundaire te bieden, verbreekt de SBK aardlussen die onregelmatige sensormetingen, communicatiefouten en onverklaard gedrag van apparatuur veroorzaken.

5. Eén leveringspunt

Eén transformator levert alle stuurspanningen. Geen meerdere voedingen met verschillende aardreferenties. Eenvoudigere bedrading, minder storingspunten, eenvoudiger probleemoplossing.

6. Lange levensduur

SBK-transformatoren zijn gebouwd voor continu gebruik. Kern en wikkelingen zijn ruim bemeten. Isolatie is doorgaans klasse F (155°C) of klasse H (180°C). Ze blijven cool en gaan tientallen jaren mee.

Zonder een goede stuurtransformator is uw machinebesturingssysteem overgeleverd aan de hoofdstroombus. Met één werkt het voorspelbaar en betrouwbaar.

Het juiste kiezenSBK-stuurtransformator

Het selecteren van de juiste stuurtransformator is niet ingewikkeld, maar een paar foutjes kunnen voor hinderlijke trips en grillig gedrag zorgen.

Stap 1 – Bepaal de belasting

Maak een lijst van elk apparaat dat wordt gevoed door de stuurtransformator:

PLC-voeding (VA-classificatie)

Relaisspoelen (hold-in VA)

Contactorspoelen (afgedicht VA)

Indicatielampjes

Magneetventielen

Sensoren en zenders

Voeg de VA (niet watt) toe van alle apparaten die tegelijkertijd zullen werken.

Stap 2 – Pas de duty-factor toe

Stuurtransformatoren hebben een ander formaat dan vermogenstransformatoren.

Stap 3 – Controleer de inschakelstroom

Magneetschakelaars en relais trekken aanzienlijk meer stroom wanneer ze sluiten dan wanneer ze vasthouden. Een transformator die groot genoeg is om de stroom vast te houden, kan tijdens het sluiten struikelen of de spanning laten vallen.

Vuistregel: het inschakelvermogen van de transformator moet gedurende de eerste paar cycli minimaal 10 keer de stationaire belasting zijn. De meeste SBK-transformatoren zijn gebouwd met voldoende inschakelmarge, maar als u veel grote contactors heeft, neem dan een maat groter.

Stap 4 – Specificeer spanningen

Primaire spanning – wat is uw levering? 380V? 400V? 415V?

Secundaire spanning(en) – wat heeft uw besturingssysteem nodig? 220V? 110V? 24V?

Stap 5 – Beslis over de afscherming

Stap 6 – Kies het behuizingstype

Open frame – Montage in een bedieningspaneel. Laagste kosten.

Ingesloten – Standalone montage. Beschermt tegen onbedoeld contact.

IP54 of hoger – Voor stoffige of natte omgevingen.

Stap 7 – Controleer de testrapporten van de fabrikant

Vraag de leverancier naar:

Isolatieweerstandstest

Diëlektrische weerstandstest

Meting van nullastverlies

Spanningsregelingstest

Laatste gedachten

De SBK-stuurtransformator is geen "held"-component. Het beschikt niet over een knipperend display of een software-update. Maar probeer een machine zonder te laten draaien, en u zult het onmiddellijk merken.

Het bevindt zich in de hoek van het bedieningspaneel en doet jaar na jaar stilletjes zijn werk. Het beschermt de dure elektronica. Het zorgt ervoor dat de PLC blijft draaien als de hoofdbus uitvalt. Het blokkeert ruis die anders willekeurige afsluitingen zou veroorzaken.

Als u een bedieningspaneel ontwerpt, een machine bouwt of een bestaand systeem upgradet, is de SBK-besturingstransformator een van de belangrijkste componenten die u specificeert – zelfs als niemand er ooit over praat.

Omdat betrouwbaar regelvermogen niet optioneel is. Het is de basis van betrouwbare automatisering.
