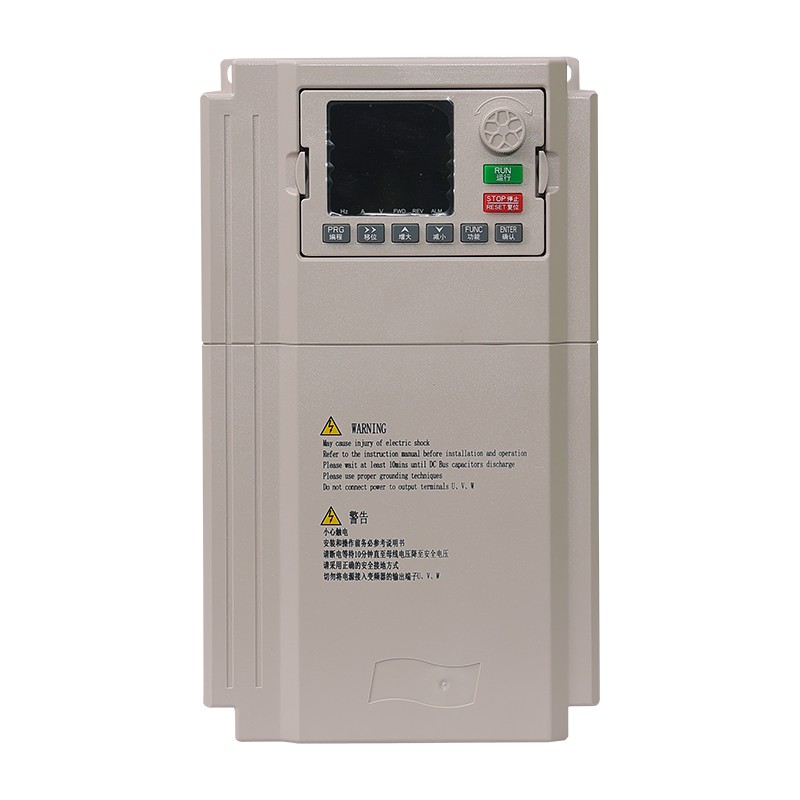

Speciale frequentieomvormer voor ventilatoren en pompen

Zhejiang Yibaling Power Supply Equipment Co., Ltd. is een van de grootschalige fabrieken in China, gespecialiseerd in speciale frequentieomvormers voor ventilatoren en pompen. Onze fabriek is al vele jaren actief in deze branche en de speciale frequentieomvormers die wij produceren zijn niet alleen van hoge kwaliteit, maar bieden ook concurrerende prijzen. Wij heten u welkom om producten van hoge kwaliteit in onze fabriek te kopen.

Stuur onderzoek

Productomschrijving

De speciale frequentieomvormer van Yibaling voor ventilatoren en pompen is een vermogensregelapparaat dat diep is geoptimaliseerd op basis van de kenmerken van ventilatoren en pompen. Het regelt nauwkeurig het luchtvolume of de stroomsnelheid door het motortoerental op intelligente wijze aan te passen.
De kernwaarde van de speciale frequentieomvormer voor ventilatoren en pompen ligt in het transformeren van de traditionele ruwe regelingsmodus met klep/schotten in een op de vraag gebaseerde snelheidsregeling, verfijnde energiebesparende bedrijfsmodus.
Dit type frequentieomvormer is uitgerust met specifieke functies die geschikt zijn voor ventilatoren en pompen, zoals lineaire of kwadratische V/F-curven, slaap- en wekfuncties, automatische energiebesparende werking en cyclusregeling van meerdere pompen, enz.
Als gevolg hiervan presteert het uitzonderlijk goed in HVAC (verwarming, ventilatie en airconditioning), watervoorziening, rioolwaterzuivering, industriële koeling en andere systemen.
Vergeleken met frequentieomvormers voor algemeen gebruik kunnen de speciale frequentieomvormers het energieverbruik van dergelijke belastingen tijdens deellast effectiever verminderen, waardoor aanzienlijke energiebesparende effecten worden bereikt (doorgaans tot 20% -50%), terwijl mechanische schokken worden verminderd, de levensduur van de apparatuur wordt verlengd en het automatiseringsniveau en de besturingsflexibiliteit van het systeem worden verbeterd.

Bedrijfsprofiel

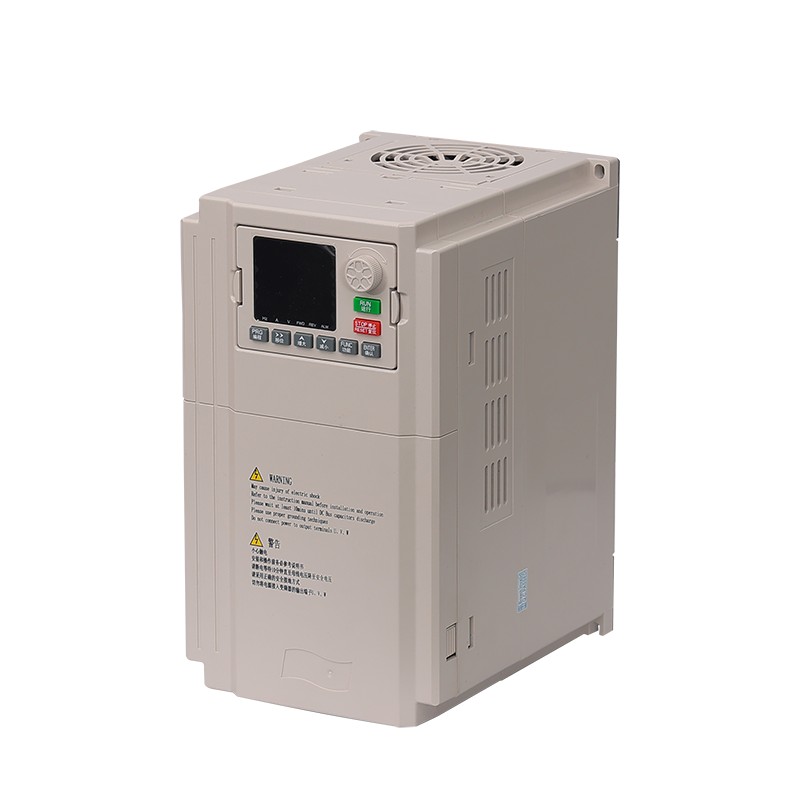

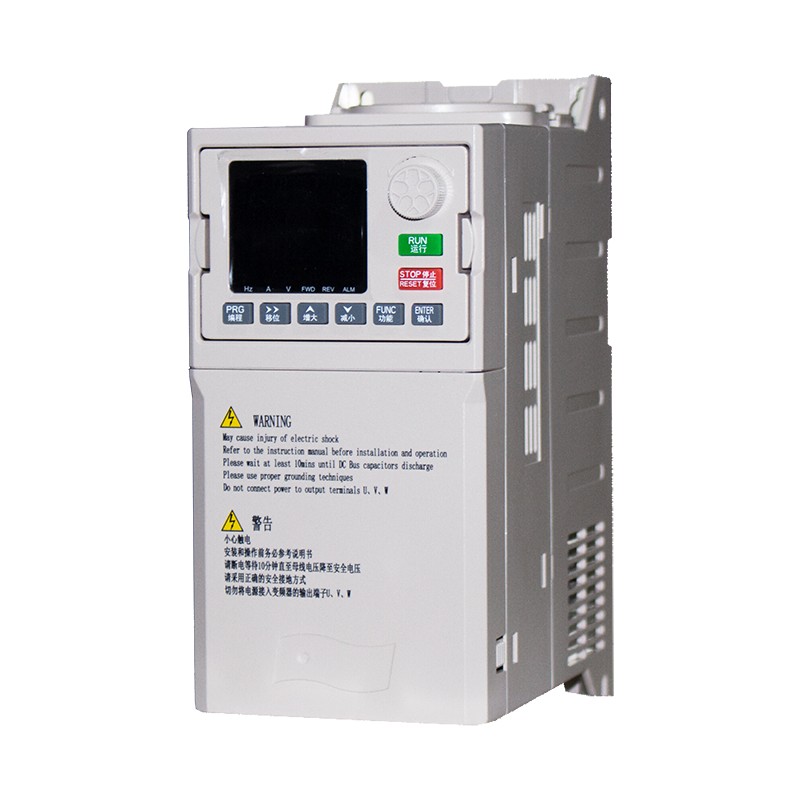

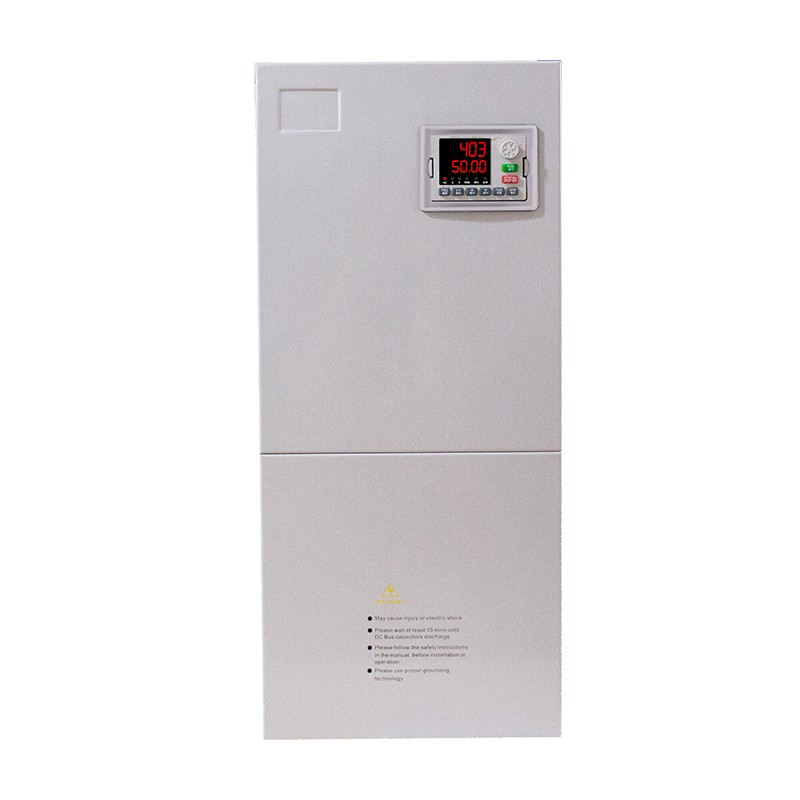

Special Frequency Converter for Fans and Pumps

Toepassingsscenario's

De toepassingsscenario's van de speciale frequentieomvormers voor ventilatoren en pompen draaien om twee kerndoelen: nauwkeurige regeling van procesparameters zoals debiet, druk en temperatuur en het aanzienlijk verminderen van het energieverbruik.
Elke belasting van ventilatoren en pompen die aanpassing van de output van vloeibare media vereist door het motortoerental te veranderen en automatiseringscontrole en verbetering van de energie-efficiëntie na te streven, is een natuurlijk toepassingsscenario voor de speciale frequentieomvormer. Hieronder volgen enkele veelvoorkomende toepassingsgebieden:

1. Centrale airconditioningsystemen

Dit is de meest typische toepassing van de speciale frequentieomvormer voor ventilatoren en pompen, voor openbare gebouwen en commerciële voorzieningen. Het regelt de rotatiesnelheid van koelpompen, gekoeldwaterpompen en koeltorenventilatoren om veranderingen in de belasting dynamisch aan te passen, ter vervanging van inefficiënte kleppen en luchtdeurregeling, waardoor tot 30%-50% energiebesparingen worden gerealiseerd en het comfort van de temperatuurregeling wordt verbeterd.

2. Stedelijke watervoorziening en rioolwaterzuivering

Op dit gebied drijft de speciale frequentieomvormer watertoevoerpompen, boosterpompen en beluchtingsblowers aan om een watertoevoer met constante druk en nauwkeurige beluchting op basis van opgeloste zuurstof (DO) te bereiken, waardoor de waterkwaliteit wordt gewaarborgd en het energieverbruik aanzienlijk wordt verminderd.

3. Industriële productieprocessen

Net als in de chemische en metallurgische industrie wordt de speciale frequentieomvormer gebruikt om pompen en ventilatoren in het productieproces aan te sturen, waarbij de procesparameters nauwkeurig worden geregeld om de productkwaliteit te stabiliseren.

4. Speciale scenario's

In landbouwirrigatie, gecentraliseerde verwarming en andere speciale scenario's zoals mijnen en schepen bereikt ons product het behoud van hulpbronnen en een betrouwbare werking van het systeem door het aan te passen als dat nodig is.

De kern van speciale frequentieomvormers voor ventilatoren en pompen

Kern	Kerncomponent	Functies en ontwerpkenmerken
Hoofdcircuit voor stroomconversie	gelijkrichter eenheid	Zet wisselstroom om in gelijkstroom. De mid-tot-high-end modellen gebruiken IGBT voor rectificatie, waardoor een hoge powerfactor (>0,95) en lage harmonischen kunnen worden bereikt.
	DC-bus	Het bestaat uit een elektrolytische condensatorgroep en een spanningsvereffenings-/shuntweerstand en wordt gebruikt voor energieopslag en filtering. De capaciteitscapaciteit en het temperatuurbestendigheidsniveau van dit onderdeel hebben rechtstreeks invloed op de levensduur en betrouwbaarheid ervan.
	Omvormer eenheid	De kern van de kern bestaat uit IGBT-modules en speciale drivercircuits. De beschermingsreactiesnelheid (op μs-niveau) van het stuurcircuit is cruciaal omdat deze de veiligheid van de IGBT bepaalt.
Intelligente controlekern	meester-controller	Meestal wordt 32-bits DSP of krachtige MCU gebruikt, die verantwoordelijk is voor het uitvoeren van besturingsalgoritmen, het verwerken van signalen en het uitvoeren van beveiligingslogica.
	Signaalbemonsteringscircuit	Uiterst nauwkeurige stroom-/spannings-Hall-sensoren en temperatuursensoren bieden realtime en nauwkeurige feedback voor controle.
Gespecialiseerde algoritmen en functionele modules	Geoptimaliseerde V/F-regelcurve	Het apparaat is uitgerust met een V/F-curve die speciaal is ontworpen voor de vierkante koppelbelastingskarakteristieken van ventilatoren en pompen. Het verlaagt automatisch de spanning tijdens lichte belasting om een optimale energiebesparing te bereiken.
	Ingebouwde PID-regelaar	Kernfunctie. Het kan direct processignalen ontvangen, zoals druk, temperatuur en flow (4-20 mA/0-10 V), en automatisch de snelheid aanpassen in een gesloten lus, waardoor er geen externe PID-instrumenten nodig zijn.
	Besturingslogica voor meerdere pompen	Het ingebouwde programma maakt de besturing van de cyclische softstart van 2 tot 8 pompen mogelijk, evenals het sequentiële schakelen en slijtagebalancering. Hierdoor wordt een werkelijk multi-unit intelligent pompstation gerealiseerd.

Productinformatie

Model	Ingangsspanning	Uitgangsspanning	Stroom	Model	Nominale stroom	G.W.Brutogewicht (kg)	Afmetingen (mm)	Installatiegrootte (mm)
760-G2.2-T4	380V	380V	2,2 kW	JE1	5.1	1.4	21295154	212*78
760-G4.0-T4	380V	380V	4,0 kW	JE1	8.5	1.5
760-G5.5-T4	380V	380V	5kW	JE1	13	1.5
760-G7.5-T4	380V\|C	380V	7,5 kW	JE2	16	3.36	2401401805	230*129
760-G11-T4	380V	380V	11 kW	JE2	24	3.42	2401401805	230*129
760-G15-T4	380V	380V	15kW	JE3	32	5.7	322205199	305*188
760-G18.5-T4	380V	380V	18,5 kW	JE3	36	5.82
760-G22-T4	380Vc	380V	22 kW	JE3	44	6.72
760-G30-T4	380V	380V	30 kW	JE3	58	6.66
760-G37-T4	380V	380V	37 kW	JE4	70	14.9	460230210	470*160
760-G45-T4	380V	380V	45 kW	JE4	90	15.04	460230210	470*160
760-G55-T4	380V	380V	55 kW	JE5	110	18	530270205	505*195
760-G75-T4	380V	380V	75kW	JE5	152	18.12	530270205	505*195
760-G90-T4	380V	380V	90 kW	JE6	172	38	650270290	630*145
760-G110-T4	380V	380V	110 kW	JE6	205	38
760-G132-T4	380V	380V	132 kW	JE6	253	39
760-G160-T4	380V	380V	160 kW	JE7	304	6	800310320	775*250
760-G185-T4	380V	380V	185 kW	JE7	334	52.5
760-G200-T4	380V	380V	200 kW	JE7	377	52.5
760-G220-T4	380V	380V	220 kW	JE8	426	72.8	800470320	775*360
760-G250-T4	380V	380V	250 kW	JE8	465	73.4
760-G285-T4	380V	380V	285 kW	JE8	520	74
