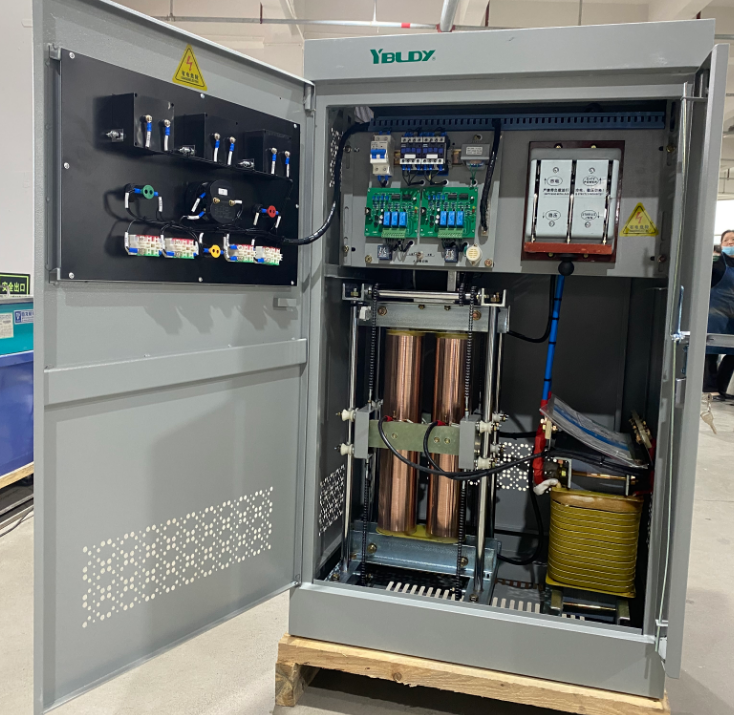

Wat is DBW servospanningsstabilisator？

Eén fase, serieuze kracht

De meeste mensen beschouwen spanningsregelaars als kleine doosjes die naast een computer of tv kunnen worden aangesloten. En ja, die bestaan. Maar er is nog een heel ander soort regelaar: het soort dat niet op een bureau zit. Het bevindt zich in een fabriek, naast een productielijn, en levert stroom aan apparatuur die tientallen of zelfs honderden kilowatts verbruikt.

DBW servospanningsstabilisatorenzijn gebouwd voor grote ladingen.

Zij kunnen de zware dingen aan: CNC-machines, medische beeldvormingssystemen, grootformaatprinters, industriële ovens, productielijnen, centrale airconditioningsystemen en liftbanken. Als het veel stroom trekt en op eenfasige stroom werkt, heeft het waarschijnlijk een van deze nodig.

Waarom ‘hoge macht’ ertoe doet

Reguliere enkelfasige regelaars bereiken een piek van een paar kilovoltampère (kVA). Misschien 5 kVA, misschien 10 kVA als je erop drukt.

Regelaars met een hoog vermogen beginnen waar ze ophouden. Units uit de DBW-serie variëren bijvoorbeeld van 10 kVA tot 180 kVA – en sommige ontwerpen gaan tot wel 300 kVA. Dat is genoeg om de verlichting, airconditioning en productieapparatuur van een hele werkplaats op één gestabiliseerde voeding te laten draaien.

De uitdaging met grote belastingen is dat ze niet alleen meer stroom verbruiken, maar ook op een manier die gewone toezichthouders straft. Motoren starten. Compressoren treden in werking. Lasapparatuur vonkt. Elk van deze gebeurtenissen zorgt ervoor dat de spanning daalt of stijgt, soms met geweld. Een kleine regelaar zou struikelen, oververhitten of simpelweg niet snel genoeg reageren.

Een regelaar met hoog vermogen is ontworpen om deze schokken te absorberen en de uitvoer stabiel te houden, ongeacht wat de belasting doet.

HoeDBW servospanningsstabilisatorWerken— Het compensatiebeginsel

De DBW-serie, een van de meest voorkomende enkelfasige ontwerpen met hoog vermogen, maakt gebruik van zogenaamde compensatietyperegeling.

Het is een slimme regeling. Binnenin de unit bevinden zich twee belangrijke componenten:

Een compensatietransformator - in serie verbonden met de hoofdstroomlijn

Een contactspanningsregelaar - die de compensatiespanning aanpast

Een regelcircuit bewaakt voortdurend de uitgangsspanning. Wanneer het een afwijking detecteert (de ingangsspanning daalt bijvoorbeeld omdat een grote motor net is gestart) stuurt het een signaal naar een servomotor. De motor beweegt een koolborstel over de wikkelingen van de contactregelaar. Dat verandert de spanning die in de primaire wikkeling van de compensatietransformator gaat. De compensatietransformator voegt vervolgens spanning toe aan of trekt af van de hoofdlijn, waardoor de uitvoer precies daar komt waar deze moet zijn.

Dit alles gebeurt automatisch, continu en snel – doorgaans binnen 1,5 seconde bij een wijziging van de ingangsspanning van 10%.

Het mooie van dit ontwerp is dat het de krachtstroom niet onderbreekt. Hij gaat niet aan en uit. Het brengt de spanning gewoon op en neer en corrigeert terwijl het gaat.

Wat een goede onderscheidt

1. Het knoeit niet met de golfvorm

Sommige regelaars vervormen de AC-golfvorm wanneer ze de spanning corrigeren. Deze niet. Wat eruit komt is identiek aan wat er in ging – alleen stabieler. Voor medische beeldvormingsapparatuur, laboratoriuminstrumenten en precisiemachines is dat niet onderhandelbaar.

2. Het is efficiënt

Bij volledige belasting ligt het rendement boven de 95%. Bij 50 kVA en hoger is het zelfs nog beter: ongeveer 98%. Dat betekent minder warmte, minder elektriciteitsverspilling en lagere bedrijfskosten gedurende de levensduur van de unit.

3. Het behandelt overbelasting

De DBW-serie kan gedurende één minuut 200% van de nominale stroom opnemen. Dat is het soort marge dat u nodig heeft wanneer een compressor start of een productielijn in een hogere versnelling schakelt.

4. Het beschermt zichzelf – en uw apparatuur

Standaardbeveiliging omvat overspanning, onderspanning, overstroom, kortsluiting en faseverlies. Sommige modellen bieden ook handmatige/automatische schakeling, bypass-modi en automatische herstart na stroomuitval. Als er iets misgaat, wordt de regelaar veilig uitgeschakeld, zodat een storing uw apparatuur niet kan bereiken.

5. Het loopt continu

Dit zijn geen apparaten met intermitterende werking. Ze zijn ontworpen om 24/7, 365 dagen per jaar te werken, met minimaal onderhoud.

Waar je het zult vindenDBW servospanningsregelaar

De lijst met toepassingen is breed en groeit.

Industriële productie – CNC-machines, bewerkingscentra, productielijnen, metaalbewerkingsapparatuur

Medische voorzieningen - CT-scanners, MRI-machines, röntgensystemen, laboratoriumanalysatoren

Commerciële gebouwen – Liften, centrale airconditioning, grootformaatprinters, verlichtingssystemen

Telecommunicatie — Basisstations, datacentra, communicatieapparatuur

Onderzoek en testen — Laboratoria, testopstellingen, kalibratieapparatuur

Landbouw en transport - Irrigatiesystemen, spoorwegsignalisatie, grondondersteuning op luchthavens

Kortom: overal waar eenfasige stroom schoon en stabiel moet zijn en in staat is om serieuze stroom te verwerken.

Het kiezen van de juiste maat

Het kiezen van een regelaar met hoog vermogen is niet ingewikkeld, maar vergt wel wat denkwerk.

Stap 1 — Tel uw ladingen bij elkaar

Maak een lijst van alles wat met elkaar verbonden zal worden. Motoren en compressoren verbruiken meer bij het opstarten dan tijdens het draaien – soms drie tot vijf keer zoveel. Bepaal de maat niet alleen op basis van de stroomsterkte.

Stap 2 — Pas een veiligheidsmarge toe

De praktijk in de sector is om 20 tot 30% aan het totaal toe te voegen. Dat dekt toekomstige uitbreidingen en onverwachte overbelastingen.

Stap 3 — Controleer uw raster

Standaard DBW-units accepteren invoer van 176V tot 264V. Als uw site regelmatig buiten dit bereik valt, geef dan een bredere invoerversie op.

Stap 4 — Denk aan het milieu

Deze units zijn ontworpen voor installatie binnenshuis, met omgevingstemperaturen van 10°C tot +40°C en een relatieve vochtigheid onder de 90%. Als uw locatie stoffig, vochtig of slecht geventileerd is, houd daar dan rekening mee.

Laatste gedachten

Een DBW servospanningsstabilisator is niet glamoureus. Er is geen touchscreen of mobiele app aanwezig. Het haalt de krantenkoppen niet.

Maar het doet iets essentieels: het zorgt ervoor dat grote belastingen blijven draaien als het elektriciteitsnet dat niet kan.

Voor fabrieken, ziekenhuizen en commerciële gebouwen die zich geen spanningsgerelateerde stilstand kunnen veroorloven, is de toezichthouder niet optioneel: het is infrastructuur. Het bevindt zich tussen het onbetrouwbare elektriciteitsnet en de dure apparatuur en doet stil en continu één taak: ervoor zorgen dat de spanning blijft waar deze moet zijn.

Grote ladingen hebben grote bescherming nodig. Daar is dit voor.
