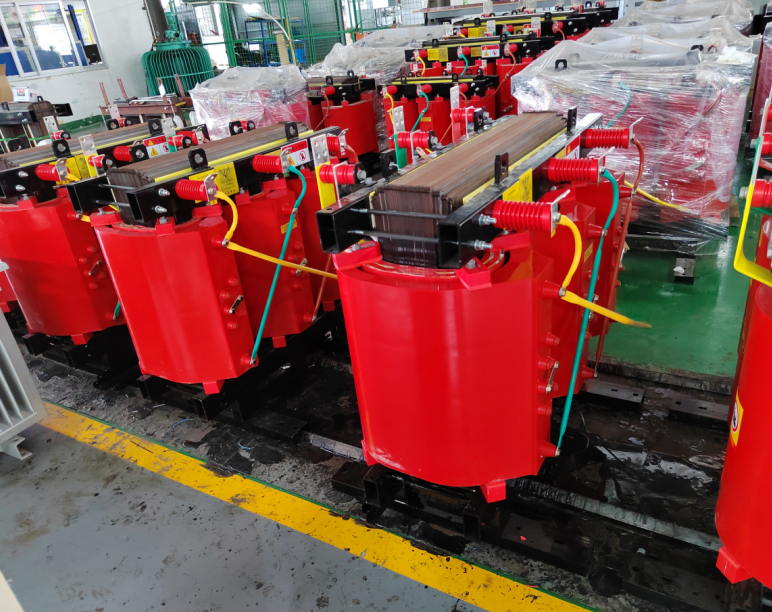

Wat is SCB10 droge transformator？

Een SCB10 droge transformator is een driefasige gegoten transformator van epoxyhars, ontworpen voor binnentoepassingen waar brandveiligheid en milieuoverwegingen voorop staan. De aanduiding "SCB" vertelt u wat het is: S voor driefasig, C voor giethars (epoxy) en B voor foliewikkelingen aan de laagspanningszijde. De "10" is de prestatiecode: een generatie die bij de introductie een aanzienlijke stap voorwaarts op het gebied van efficiëntie vertegenwoordigde.

In tegenstelling tot in olie ondergedompelde transformatoren die voor isolatie en koeling afhankelijk zijn van ontvlambare minerale olie, gebruikt de SCB10 vaste epoxyhars om de wikkelingen in te kapselen. Geen olie betekent geen brandrisico, geen lekrisico en geen olie-onderhoud. Het werkt schoon, stil en veilig – indien nodig midden in een gebouw.

Waarom maakt dat uit?

Omdat moderne gebouwen – ziekenhuizen, datacentra, winkelcentra, luchthavens – strenge brandveiligheidseisen stellen. Een met olie gevulde transformator in de kelder vormt een brandgevaar dat speciale insluiting en brandbestrijding vereist. Een droge transformator zoals de SCB10 kan zonder deze extra voorzorgsmaatregelen worden geïnstalleerd. Het is brandwerend, zelfdovend en er komen geen giftige gassen vrij onder thermische belasting.

Kortom: het zet de transformator daar waar de belasting is, zonder brandgevaar.

Hoe eenSCB10 Droge transformatorWerken

Het werkingsprincipe is hetzelfde als bij elke transformator: elektromagnetische inductie. Maar de constructie is fundamenteel anders.

Stap 1 — De kern

De magnetische kern is opgebouwd uit koudgewalst, korrelgeoriënteerd siliciumstaal met een hoge permeabiliteit, geassembleerd met trapsgewijze verbindingen om nullastverliezen en geluid te minimaliseren. De kern is vastgezet met een verbindingsplaatstructuur die het risico van ontlading naar doorgaande bouten elimineert.

Stap 2 — Hoogspanningswikkeling

De hoogspanningswikkeling maakt gebruik van geëmailleerde rechthoekige draad van klasse H (180°C), gewikkeld in een gesegmenteerde cilindrische configuratie. Dit ontwerp zorgt voor een betere spanningsverdeling en een sterker impulsbestendig vermogen. Vervolgens wordt de wikkeling onder vacuüm gegoten in epoxyhars met minerale vulstof. Het vulmiddel verbetert de warmteafvoer en mechanische sterkte, terwijl de thermische uitzettingscoëfficiënt van de hars wordt verminderd.

Stap 3 — Laagspanningswikkeling

De laagspanningswikkeling maakt gebruik van een foliegewikkelde constructie. Koperfolie wordt tussen de lagen met isolatie gewikkeld en vervolgens aan het uiteinde afgedicht met epoxyhars. Deze structuur is uitstekend bestand tegen kortsluiting, omdat het grote oppervlak van de folie de stroom gelijkmatig verdeelt en de warmte effectief afvoert.

Stap 4 — Inkapseling

Beide wikkelingen worden onder vacuüm en druk gegoten. Het vacuüm verwijdert lucht en vocht voordat de hars wordt geïnjecteerd, waardoor holtes worden geëlimineerd die gedeeltelijke ontladingsplaatsen zouden kunnen worden. Het resultaat is een dicht, holtevrij isolatiesysteem dat bestand is tegen vocht, stof en vervuiling.

Stap 5 — Koeling

Standaardkoeling is natuurlijke lucht (AN) – convectiekoeling door de wikkelingen. Voor een hoger rendement kan geforceerde lucht (AF) met ventilatoren de capaciteit met ongeveer 40% verhogen.

Stap 6 — Temperatuurbewaking

Pt100-sensoren zijn ingebed in de wikkelingen en verbonden met een temperatuurregelaar die zorgt voor:

Start/stop-regeling ventilator

Alarm voor hoge temperaturen

Uitschakelsignaal bij te hoge temperatuur

Het resultaat: een transformator die veilig binnenshuis kan worden geïnstalleerd, schoon en stil werkt en zichzelf beschermt tegen oververhitting.

Veel voorkomende soortenSCB10-transformatoren

SCB10 droge transformatoren zijn verkrijgbaar in verschillende capaciteiten en configuraties.

Behuizingsopties:

IP00 (open) — Geen behuizing. Voor installatie in een afgesloten elektrische ruimte.

IP20 — Mesh-behuizing. Beschermt tegen onbedoeld contact met spanningvoerende delen. Meest gebruikelijk voor gebruik binnenshuis.

IP23 — Weerbestendige behuizing. Geschikt voor binnenlocaties met druppelend water of condensatie.

Verbindingsgroep:

Dyn11 — meest voorkomende, betere harmonische onderdrukking

Yyn0 — standaardalternatief voor algemene toepassingen

WaaromSCB10 Droge transformatorenMaterie

Omdat de veiligste transformator degene is die niet brandt of lekt.

Dit is wat de SCB10 tot een voorkeurskeuze maakt voor kritische en gevoelige installaties:

1. Brandveiligheid

De epoxyhars is vlamvertragend en zelfdovend. Bij een elektrische storing ondersteunt de hars de verbranding niet. Er komen bij verhitting geen giftige of corrosieve gassen vrij. Dit is de belangrijkste reden waarom droge transformatoren in veel bouwvoorschriften vereist zijn.

2. Milieuveiligheid

Geen olie betekent geen risico op bodem- of grondwaterverontreiniging. Geen lekkage-insluiting vereist. Geen olieafvoer aan het einde van de levensduur. Voor groene gebouwcertificeringen en ecologisch gevoelige locaties is dit een groot voordeel.

3. Weinig onderhoud

De harsinkapseling is permanent. Geen olietesten, geen oliefiltering, geen bijvullen. De transformator is ontworpen voor een levensduur van meer dan 30 jaar met minimaal onderhoud: slechts af en toe het stof van de behuizing verwijderen.

4. Vochtbestendigheid

Het afgedichte harssysteem beschermt de wikkelingen tegen het binnendringen van vocht. SCB10-transformatoren kunnen werken bij een luchtvochtigheid van 100% en kunnen na uitschakeling opnieuw worden geactiveerd zonder uitdroogprocedures.

5. Laag geluidsniveau

Typische geluidsniveaus liggen voor de meeste classificaties onder de 50 dB – stil genoeg voor installatie in bewoonde gebouwen zonder speciale akoestische behandeling.

6. Bestand tegen kortsluiting

De foliewikkelingen en de inkapseling van massieve hars zorgen ervoor dat de SCB10 uitstekend bestand is tegen kortsluiting. Het kan de enorme mechanische krachten van een breuk aan zonder dat de wikkeling vervormt.

7. Gedeeltelijke ontladingscontrole

Vacuümgieten elimineert holtes in de isolatie. Gedeeltelijke ontladingsniveaus liggen doorgaans onder de 10 pC – aanzienlijk beter dan veel oudere droge ontwerpen.

8. Overbelastingsvermogen

Met geforceerde luchtkoeling (AF) kan de transformator tot 140-150% van zijn nominale capaciteit leveren. Dit biedt nuttige hoofdruimte voor piekbelastingen of noodsituaties.

Zonder deze voorzieningen zou het installeren van een transformator in een hoog gebouw of een ziekenhuis brandwerende kluizen, olieopslag en uitgebreide ventilatie vereisen – wat allemaal geld kost en ruimte in beslag neemt. De SCB10 elimineert deze vereisten.

De juiste SCB10 droge transformator kiezen

Bij het selecteren van een SCB10-transformator moet u rekening houden met capaciteit, omgeving en toepassing.

Stap 1 — Bepaal uw lading

Tel het stroomverbruik op van alle apparatuur die wordt aangesloten. Inclusief toekomstige uitbreiding – doorgaans een marge van 20-30%. SCB10 standaardformaten variëren van 30 kVA tot 2500 kVA.

Stap 2 — Specificeer de spanning

Stap 3 — Kies de verbindingsgroep

Dyn11 — aanbevolen voor de meeste moderne installaties. De delta-verbonden hoogspanningswikkeling vermindert harmonische stromen en biedt een pad voor nulsequentiestromen.

Yyn0 — eenvoudiger, maar biedt minder harmonische onderdrukking.

Stap 4 — Selecteer het behuizingstype

Stap 5 — Controleer koeling en reductie

Standaard: Natuurlijke lucht (AN) — volledige nominale capaciteit

Geforceerde lucht (AF): Voeg ventilatoren toe voor een capaciteit van 140-150%, maar bevestig dit met de leverancier

Hoogtevermindering: boven 1000 m moet de capaciteit worden verminderd. Reductie omgevingstemperatuur: boven 40°C moet de capaciteit worden verminderd.

Stap 6 — Controleer de isolatieklasse

SCB10 maakt gebruik van klasse F (155°C) of klasse H (180°C) isolatie. Een hogere temperatuurklasse betekent een beter overbelastingsvermogen en een langere thermische levensduur.

Stap 7 — Controleer de temperatuurregelaar

Een moderne SCB10-transformator bevat een temperatuurregelaar met:

3-draads Pt100-sensoren ingebed in de wikkelingen

Digitale weergave van wikkelingstemperaturen

Fan start/stop bij geprogrammeerde drempels

Alarm- en uitschakeluitgangen (droge contacten)

Optionele RS485/Modbus-communicatie

Laatste gedachten

De droge transformator van de SCB10 vertegenwoordigt een specifiek tijdperk in de transformatortechnologie: een generatie die aanzienlijk lagere verliezen, minder ruis en een hogere betrouwbaarheid leverde dan zijn SCB9-voorganger. Het was destijds de standaard voor moderne stroomdistributie binnenshuis.

En het blijft tegenwoordig een solide keuze voor veel toepassingen, vooral voor projecten waarbij het budget een overweging is. Hoewel de SCB11-, SCB13- en SCB18-modellen met een hoger rendement nu nog lagere verliezen bieden, voldoet de SCB10 nog steeds aan de huidige normen en biedt hij betrouwbare, veilige service voor talloze gebouwen over de hele wereld.

Als u een transformator installeert in een commercieel gebouw, een ziekenhuis, een datacenter of een andere locatie waar brandveiligheid en milieuoverwegingen voorop staan, is een droge transformator waarschijnlijk een vereiste. De SCB10 biedt voor veel van deze toepassingen de juiste balans tussen veiligheid, efficiëntie en kosteneffectiviteit.

Er is geen olie die kan lekken, verbranden of morsen. Er zijn geen periodieke olietests vereist. Er is geen brandwerende kluis nodig. Hij zit daar gewoon en doet stilletjes zijn werk, jaar na jaar. Schone, veilige, betrouwbare stroom – precies daar waar u die nodig heeft.
