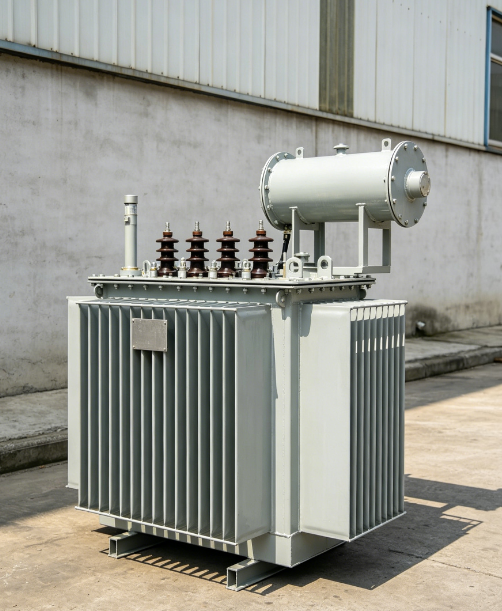

Wat is een S11 olie-ondergedompelde distributietransformator en waarom is deze belangrijk?

De S11 olie-ondergedompelde distributietransformator is een driefasige, volledig afgedichte distributietransformator ontworpen voor betrouwbare, efficiënte stroomconversie in industriële, commerciële en residentiële toepassingen.

Zijn taak is eenvoudig: haal middenspanningsstroom uit het elektriciteitsnet – doorgaans 10 kV of 11 kV – en breng deze terug naar de lage spanningsniveaus die fabrieken, gebouwen en gemeenschappen daadwerkelijk gebruiken, meestal 380 V of 400 V.

Maar de S11 is niet zomaar een transformator. Het vertegenwoordigt een aanzienlijke efficiëntie-upgrade ten opzichte van eerdere modellen zoals de S9. De nullastverliezen worden met 20 tot 45% verminderd en de nullaststroom daalt met 60 tot 80% – wat zich direct vertaalt in lagere elektriciteitsrekeningen en minder druk op het elektriciteitsnet.

Waarom maakt dat uit?

Want transformatoren draaien 24/7, 365 dagen per jaar. Een transformator die bij inactiviteit minder stroom verspilt, bespaart elke dag, jaar na jaar, geld. Voor een nutsbedrijf, een industriële fabriek of een groot commercieel gebouw zijn de cumulatieve besparingen aanzienlijk.

Kortom: de S11 betaalt zichzelf gedurende zijn levensduur alleen al door lagere verliezen terug.

Hoe eenS11 In olie ondergedompelde transformatorWerken?

Het werkingsprincipe is hetzelfde als dat van elke transformator: elektromagnetische inductie, maar de S11 heeft verschillende ontwerpverbeteringen die de efficiëntie en betrouwbaarheid vergroten.

Stap 1 — De kern

De kern is gemaakt van koudgewalst, korrelgeoriënteerd siliciumstaal van hoge kwaliteit, gesneden met 45° stapsgewijs overlappende verbindingen op nauwkeurige, in Duitsland gemaakte GEORG-schuiflijnen. De kern is gestapeld in een meerstaps dwarsdoorsnede, waardoor zowel de magnetostrictieruis als het energieverbruik worden verminderd.

Stap 2 — De wikkelingen

De hoogspanningswikkeling is van het cilindrische laaggewikkelde type. De laagspanningswikkeling kan cilindrisch of foliegewikkeld zijn. Dit ontwerp verdeelt de ampère-omwentelingen gelijkmatig, verbetert de weerstand tegen kortsluiting en rationaliseert het magnetische pad.

Stap 3 — Isolatie

De transformator maakt gebruik van klasse A-isolatie met een oliepapiersysteem. De ruimte tussen hoog- en laagspanningsspoelen wordt gescheiden door kartonnen omhulsels en kleine oliebarrières. Het hele geheel wordt vacuümgedroogd om vocht te verwijderen voordat de olie wordt bijgevuld.

Stap 4 — De afgesloten olietank

In plaats van een traditionele conservatortank maakt de S11 gebruik van een gegolfde olietank. De ribbels zetten uit en krimpen bij veranderingen in de olietemperatuur, waardoor de volumevariatie wordt gecompenseerd. Dit betekent dat de olie permanent is afgesloten van lucht, waardoor het binnendringen van vocht wordt voorkomen en de oxidatie van de olie wordt vertraagd.

Stap 5 — Koeling

De koeling is ONAN – Oil Natural Air Natural. Geen ventilatoren, geen pompen, geen extra bewegende delen. De transformator vertrouwt op natuurlijke convectie door de gegolfde tankwanden om de warmte af te voeren.

Het resultaat: een transformator die efficiënt werkt, goed afgedicht blijft en jaar na jaar minimaal onderhoud nodig heeft.

Veelvoorkomende typen en classificaties van S11-transformatoren

De S11-serie omvat een breed scala aan capaciteiten, doorgaans van 30 kVA tot 2500 kVA, met standaard primaire spanningen van 6 kV, 10 kV en 11 kV, en een secundaire spanning van 0,4 kV.

Standaard capaciteitsbereik:

Verbindingsgroepen:

Dyn11 — aanbevolen voor de meeste toepassingen, betere onderdrukking van harmonischen

Yyn0 — standaardalternatief voor eenvoudigere belastingen

Koelmethode:

ONAN — geen geforceerde koeling, geen hulpstroom nodig

Wikkelmaterialen:

Koper — standaard voor betere geleiding en langere levensduur

Aluminium — beschikbaar voor kostengevoelige toepassingen

WaaromS11 In olie ondergedompelde transformatorenMaterie?

Want een transformator die minder stroom verspilt en langer meegaat, is een transformator die geld bespaart.

Dit is wat de S11 tot een voorkeurskeuze maakt voor distributienetwerken:

1. Laag geen belastingsverlies

De getrapte kern en het hoogwaardige siliciumstaal verminderen het nullastverlies met 20-45% in vergelijking met de S9-serie. Voor een transformator die 24/7 draait, is dat een reële en meetbare besparing.

2. Lage nullaststroom

De nullaststroom wordt met 60-80% verminderd, waardoor de arbeidsfactor wordt verbeterd en de stroomopwaartse verliezen worden verminderd.

3. Volledig afgedichte constructie

De gegolfde tank is volledig afgedicht: geen ontluchting, geen conservator. Olie komt niet in contact met lucht, wat betekent dat isolatieolie langzamer veroudert, waardoor de diëlektrische sterkte gedurende de levensduur van de transformator behouden blijft.

4. Laag geluidsniveau

Het geluidsniveau is met 7-10 dB verminderd vergeleken met eerdere ontwerpen. Dit maakt de S11 geschikt voor installatie in de buurt van woonwijken, ziekenhuizen en kantoren waar geluidsgevoeligheid een probleem is.

5. Kortsluitingssterkte

De combinatie van foliewikkelingen (waar gebruikt), robuuste klemming en vacuümgedroogde isolatie zorgen ervoor dat de S11 goed bestand is tegen kortsluiting. Het kan foutstromen verwerken zonder vervorming van de wikkeling.

6. Lange levensduur

Omdat de olie is afgesloten van lucht en vocht, wordt het isolatiesysteem van de transformator veel langzamer afgebroken. De S11 is ontworpen voor 20 tot 30 jaar dienst met minimaal onderhoud.

7. Weinig onderhoud

Geen oliemonsterneming, geen bijvullen, geen conservatoronderhoud. Het volledig afgedichte ontwerp betekent dat routineonderhoud grotendeels beperkt blijft tot externe reiniging en periodieke inspectie van bussen en aansluitingen.

Het kiezen van de juiste S11-transformator

Als u een S11-transformator selecteert, moet u de capaciteit, spanning en omgevingsomstandigheden afstemmen op uw toepassing.

Stap 1 — Bepaal uw lading

Tel het stroomverbruik op van alle apparatuur die wordt aangesloten. Pas een veiligheidsmarge toe – doorgaans 20-30% voor toekomstige uitbreiding.

S11-standaardwaarden: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA. Stap 2 — Specificeer de primaire en secundaire spanningen

Stap 3 — Kies verbindingsgroep

Dyn11 — aanbevolen voor de meeste toepassingen. De delta-hoogspanningsverbinding biedt een pad voor harmonische stromen en verbetert de kortsluitcapaciteit.

Yyn0 — eenvoudiger, maar minder geschikt voor onevenwichtige belastingen.

Stap 4 — Controleer de installatieomgeving

Stap 5 — Bevestig het wikkelmateriaal

Koper — langere levensduur, betere geleiding, aanbevolen voor kritische toepassingen.

Aluminium — lagere initiële kosten, maar vereist een grotere doorsnede voor dezelfde verliezen.

Stap 6 — Overweeg beschermingsaccessoires

Voor transformatoren boven 800 kVA zijn gasrelais en overdrukapparaten standaard. Overweeg voor kritische toepassingen een temperatuurmonitor met alarmcontacten op afstand.

Laatste gedachten

De S11 olie-ondergedompelde distributietransformator is niet het nieuwste of meest flitsende model op de markt. Het is qua efficiëntie achterhaald door S13-, S20- en niet-amorfe legeringsontwerpen.

Maar het blijft een bewezen, betrouwbaar en kosteneffectief werkpaard voor miljoenen installaties wereldwijd. Het biedt een aanzienlijke efficiëntieverbetering ten opzichte van oudere S9- en S10-modellen, met een volledig afgedichte constructie die de levensduur van de olie verlengt en het onderhoud minimaliseert.

Als u een oudere transformator upgradet, een defecte eenheid vervangt of een nieuw distributienetwerk bouwt waarbij budget en betrouwbaarheid beide belangrijk zijn, is de S11 nog steeds een solide, verstandige keuze. Hij heeft niet de laagste verliezen van welke transformator dan ook. Maar het heeft de laagste verliezen van alle transformatoren die voor veel projecten binnen een realistisch budget passen.
