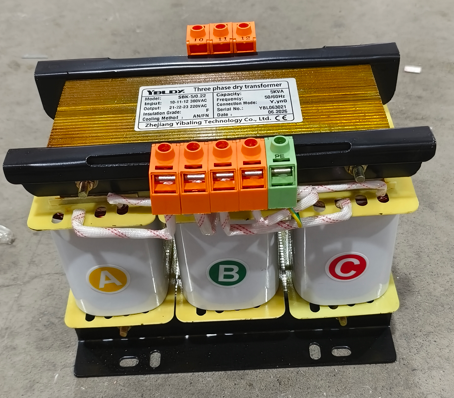

Wat is een SBK driefasige droge transformator en waarom is deze belangrijk?

EenSBK driefasige droge transformatoris een luchtgekoelde isolatietransformator met lage spanning, ontworpen voor toepassingen waar schone, stabiele stroom vereist is - en waar met olie gevulde transformatoren eenvoudigweg niet geschikt zijn.

In tegenstelling tot olie-ondergedompelde transformatoren gebruikt de SBK geen vloeistofisolatie. De wikkelingen worden gekoeld door natuurlijke luchtcirculatie, en de hele unit is gebouwd om schoon, stil en veilig te werken: geen lekkages, geen brandgevaar, geen olie-onderhoud.

Waarom maakt dat uit?

Omdat moderne industriële apparatuur – CNC-machines, geautomatiseerde productielijnen, medische apparatuur, communicatiesystemen – gevoelig is voor de stroomkwaliteit en vaak wordt geïnstalleerd op locaties met beperkte ruimte binnen, waar een lekkende olietransformator een ramp zou zijn.

De SBK zit tussen de voeding en de belasting, verhoogt of verlaagt de spanning, isoleert gevoelige apparatuur van netruis en biedt een stabiele, betrouwbare stroombron die de productie zonder onderbrekingen laat draaien.

Kortom: hij levert schone, stille stroom waar u die nodig heeft: binnen, buiten, in uw schakelkast of naast uw machines.

Hoe eenSBK Driefasige droge transformatorWerken

Het principe is eenvoudig, maar het is de constructie die de SBK bijzonder maakt.

Stap 1 – De kern

De magnetische kern is gemaakt van koudgewalste siliciumstaalplaten, gestapeld in een getrapte opstelling. Dit vermindert de magnetiseringsstroom en geen belastingsverliezen, waardoor de transformator een hoog rendement krijgt.

Stap 2 – De wikkelingen

Rond de kern zijn hoogwaardige koper- of aluminiumwikkelingen gewikkeld. De laagspanningszijde maakt gebruik van folie- of laagwikkelingen om hogere stromen aan te kunnen; de hoogspanningszijde maakt gebruik van cilindrische wikkelingen voor een betere spanningsverdeling.

Stap 3 – Isolatie

De primaire en secundaire wikkelingen zijn elektrisch gescheiden. Stroomoverdracht via het magnetische veld – geen directe verbinding. Dit blokkeert spanningspieken, harmonischen en aardfouten om uw apparatuur te bereiken.

Stap 4 – Koeling

Koeling is AN – natuurlijke lucht. Geen ventilatoren, geen pompen, geen bewegende delen. De transformator voert warmte af via zijn kern- en wikkeloppervlakken, waardoor hij betrouwbaar en onderhoudsvrij is.

Stap 5 – Optionele behuizing

SBK-transformatoren zijn er in twee hoofdconfiguraties:

Open type — voor installatie in kasten of ruimtes met beperkte toegang

Beschermd type — voorzien van een stalen behuizing voor extra veiligheid en bescherming

Stap 6 – Toezicht

Optionele accessoires zijn onder meer voltmeters, ampèremeters, temperatuurregelaars en wielen voor draagbare installaties.

Het resultaat: een schone, betrouwbare, onderhoudsarme stroombron die jaar na jaar stil draait.

Veel voorkomende typen en beoordelingen vanSBK-transformatoren

SBK-transformatoren bestrijken een breed capaciteitsbereik, waardoor ze geschikt zijn voor alles, van kleine werktuigmachines tot grote industriële installaties.

Capaciteitsbereik:

Driefasig: 1kVA – 3000kVA

Standaard configuraties:

Functie	Opties
Frequentie	50Hz / 60Hz (dubbel nominaal)
Ingangsspanning	Tot 1000 V — standaard 380 V, 400 V, 415 V
Uitgangsspanning	Aanpasbaar — 220V, 200V, 110V, enz.
Verbindingsgroep	Y/△, △/Y, DYN11
Isolatie klasse	Klasse F (155°C) of Klasse H (180°C)
Efficiëntie	≥98%
Behuizing	Open type of beschermd (IP00 – IP20)
Ontwerp het leven	30 jaar

Typische spanningscombinaties:

Invoer	Uitvoer	Sollicitatie
380V	380V (1:1)	Alleen isolatie - geluidsbescherming
380V	220V	Neem een ​​stapje terug voor geïmporteerde of 220V-apparatuur
380V	200V	Spanningsconversie voor Japanse apparatuur
380V	110V	Stap naar beneden voor stuurcircuits of verlichting

WaaromSBK Driefasige droge transformatorenMaterie

Omdat schone energie geen luxe is, maar een vereiste voor een betrouwbare industriële bedrijfsvoering.

Dit is wat de SBK tot een voorkeurskeuze maakt voor moderne installaties:

1. Elektrische isolatie

De SBK scheidt uw apparatuur van het elektriciteitsnet en blokkeert:

Overspanningen en transiënten

Harmonischen en hoogfrequente ruis

Aardfouten en lekstromen

2. Lage verliezen en hoog rendement

Een efficiëntie van 98% of hoger betekent minder energieverspilling, lagere bedrijfskosten en minder koelingsvereisten.

3. Laag geluidsniveau

Het bedrijfsgeluid ligt doorgaans onder de 35-40 dB op één meter afstand – stil genoeg voor installatie in bezette ruimtes zonder akoestische behandeling.

4. Geen olie, geen lekkage, geen brandgevaar

Het droge ontwerp elimineert olielekkage, olietesten en het risico op brand dat gepaard gaat met in olie ondergedompelde transformatoren. Dit maakt hem geschikt voor binneninstallaties, hoge gebouwen en andere gevoelige locaties.

5. Lange levensduur

Met een ontwerplevensduur van 30 jaar en minimale onderhoudsvereisten biedt de SBK een uitstekende waarde op lange termijn.

6. Flexibele spanningsomzetting

De SBK kan spanningen omzetten zodat deze aan vrijwel elke apparatuurvereiste voldoen, waardoor hij ideaal is voor:

Geïmporteerde apparatuur met niet-standaard spanningsvereisten

Exporteer machines die op buitenlandse netwerken moeten draaien

Voorzieningen met gemengde spanningsapparatuur

7. Aanpasbaar

SBK-transformatoren kunnen worden gebouwd met specifieke ingangs-/uitgangsspanningen, aansluitgroepen, aftakkingen, behuizingen en accessoires - afgestemd op uw exacte toepassing.

8. Eenvoudig onderhoud

Zonder olie is er geen oliebemonstering, geen filtratie en geen bijvulling. Periodieke reiniging van de behuizing is meestal het enige dat nodig is.

9. Groot werkingsbereik

De SBK werkt over een breed bereik aan omgevingstemperaturen (-15°C tot +45°C) en hoogtes (tot 5000 meter met de juiste reductie).

Het kiezen van de juiste SBK-transformator

Het selecteren van een SBK-transformator is eenvoudig, maar vereist aandacht voor een paar belangrijke details.

Stap 1 — Bepaal uw lading

Tel het stroomverbruik op van alle apparatuur die wordt aangesloten. Inclusief toekomstige uitbreiding – doorgaans een marge van 20-30%.

SBK-standaardwaarden: 1 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA, 80 kVA, 100 kVA en tot 3000 kVA op aanvraag. Stap 2 — Specificeer de ingangs- en uitgangsspanningen

Factor	Vragen om te stellen
Ingangsspanning	Wat is uw siteaanbod? 380V? 400V? 415V?
Uitgangsspanning	Welke spanning heeft uw apparatuur nodig?
Kranen	Heeft u tapaanpassingen nodig (±5%) voor lijnspanningsvariatie?
Verbindingsgroep	DYN11 is gebruikelijk, maar controleer uw systeemvereisten

Stap 3 — Kies de isolatieklasse

Isolatieklasse	Maximale temperatuur	Aanbevolen voor
Klasse F	155°C	Algemene industriële toepassingen — meest voorkomende
Klasse H	180°C	Omgevingen met hoge temperaturen, zware continue belastingen

Stap 4 — Selecteer het behuizingstype

Type	Beschrijving	Wanneer te kiezen
Open	Geen behuizing, zichtbare wikkelingen	Installatie in afgesloten elektrische ruimtes met beperkte toegang
Beschermd	Stalen behuizing	Algemene binneninstallatie — standaardkeuze
Met wielen	Mobiele, draagbare versie	Tijdelijke installaties, proefopstellingen, werkplaatsen met wisselende indelingen

Stap 5 — Controleer de installatieomgeving

Voorwaarde	Vereiste
Hoogte	≤2000 m (standaard), tot 5000 m met reductie
Omgevingstemperatuur	-15°C tot +45°C
Vochtigheid	≤90% (niet-condenserend)
Sfeer	Geen corrosieve gassen, geleidend stof of explosieve stoffen
Trillingen	Geen ernstige trillingen of schokken

Stap 6 — Controleer de veiligheidsnormen

Controleer of de transformator voldoet aan de relevante normen:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Laatste gedachten

De driefasige droge transformator van het SBK is niet het meest glamoureuze onderdeel in een industrieel energiesysteem. Er is geen touchscreen of draadloze verbinding aanwezig.

Maar hij doet één ding heel goed: hij levert schone, stabiele en betrouwbare stroom – stil, efficiënt en met minimaal onderhoud.

In een tijd waarin productielijnen steeds meer worden geautomatiseerd en apparatuur steeds gevoeliger wordt voor de stroomkwaliteit, is de SBK-transformator de stille basis die alles draaiende houdt. Hij is niet de held van het verhaal. Het is het podium waarop de helden optreden.
