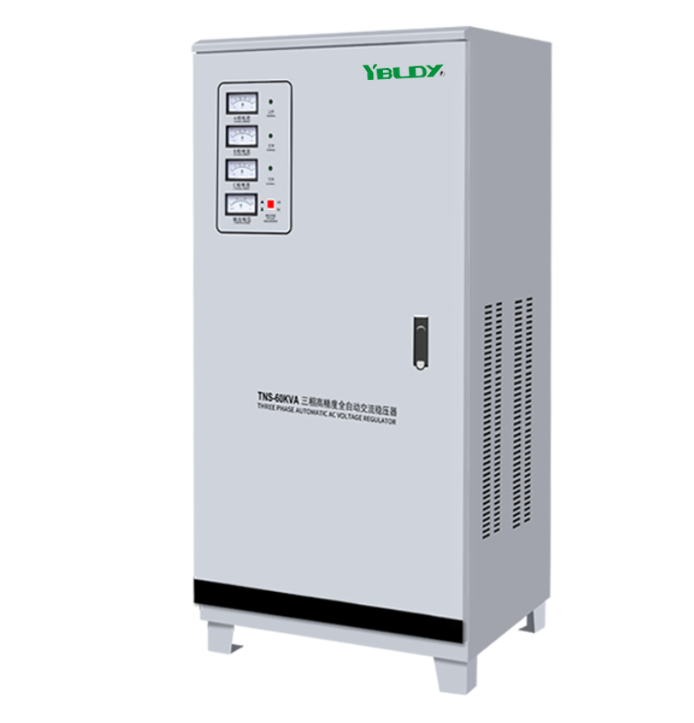

Wat is een TNS driefasige spanningsstabilisator?

A TNS driefasige spanningsstabilisatoris in wezen een zeer nauwkeurige automatische spanningsregelaar die de driefasige stroom stabiel en gebalanceerd houdt voor industriële apparatuur, commerciële gebouwen en kritieke systemen.

Wat hem onderscheidt van enkelfasige eenheden is zijn ontwerp: het zijn in essentie drie onafhankelijke enkelfasige stabilisatoren die met elkaar zijn verbonden in een sterconfiguratie (Y). Elke fase krijgt zijn eigen regelkanaal – dus als één fase zich voordoet, worden de andere er niet mee meegesleurd. Elke fase wordt afzonderlijk geregeld. Dit betekent dat als een fase daalt of stijgt, alleen die fase wordt gecorrigeerd, terwijl de andere fase stabiel blijven.

Waarom maakt dat uit?

Omdat driefasige apparatuur – CNC-machines, industriële motoren, medische beeldvormingssystemen, datacenters – afhankelijk is van een gebalanceerde spanning over alle drie de fasen. Wanneer de ene fase laag is en de andere hoog, worden motoren heter, gedragen controllers zich grillig en wordt de levensduur van apparatuur korter.

De TNS-stabilisator bevindt zich tussen de netvoeding en uw apparatuur en bewaakt voortdurend elke fase en corrigeert spanningsschommelingen voordat deze problemen kunnen veroorzaken. Het levert schone, gebalanceerde, stabiele stroom, ongeacht wat het elektriciteitsnet doet.

Kortom: het zorgt ervoor dat driefasige apparatuur soepel, efficiënt en betrouwbaar blijft werken.

Hoe eenTNS driefasige spanningsstabilisatorWerken

De TNS-stabilisator werkt met een eenvoudig servomotorbesturingssysteem - niets bijzonders, maar heeft bewezen de klus te klaren.

Zo werkt het eigenlijk:

Stap 1 – Het let op de spanning

Sensoren op elk van de drie fasen meten voortdurend de binnenkomende spanning. Zodra er iets afwijkt van het instelpunt, merkt het regelcircuit dit onmiddellijk.

Stap 2 – Hij bedenkt wat hij moet doen

De besturingskaart verwerkt de spanningswaarde, berekent het verschil en berekent hoeveel correctie nodig is. Als de ingang fluctueert of de belasting verandert, stuurt hij onmiddellijk een commando naar de servomotor.

Stap 3 – De servo beweegt

De servomotor draait en duwt een koolborstel langs de wikkeling van de autotransformator. Hierdoor verandert de draaiverhouding – soepel en continu, zonder schokken of stappen.

Stap 4 – De spanning wordt weer in lijn gebracht

Als de ingang laag is, voegt de transformator spanning toe. Als het hoog is, wordt het afgetrokken. De output komt precies daar terecht waar hij zou moeten zijn: meestal binnen ±1% tot ±3% van het doel.

Stap 5 – Continue monitoring

Het systeem werkt continu in een gesloten lus: waarnemen, aanpassen en controleren. De responstijd bedraagt ​​doorgaans minder dan 1 seconde bij een wijziging van de ingangsspanning van 10%.

Stap 6 – Onafhankelijke faseregeling

Omdat de TNS is opgebouwd uit drie afzonderlijke eenfasige eenheden, wordt elke fase onafhankelijk geregeld. Dit is van cruciaal belang voor toepassingen waarbij fase-onbalans een probleem is.

Het resultaat: stabiel, gebalanceerd driefasig vermogen dat continu wordt geleverd, zonder golfvormvervorming.

Veel voorkomende typen en beoordelingen van TNS-stabilisatoren

TNS-stabilisatoren zijn verkrijgbaar in verschillende capaciteiten voor verschillende toepassingen.

Capaciteitsbereik:

1,5 kVA tot 60 kVA (standaard), grotere capaciteiten op aanvraag leverbaar.

Standaard specificaties:

Standaard kenmerken:

Driefasige vierdraads in- en uitgang

Onafhankelijke faseregeling

Overspanningsbeveiliging

Kortsluitbeveiliging

Bescherming tegen faseverlies

Handmatige bypass-functie (op sommige modellen)

Digitaal display dat de ingangs-/uitgangsspanning en -stroom weergeeft

WaaromTNS driefasige spanningsstabilisatorenMaterie

Omdat onevenwichtige, onstabiele stroom u geld kost.

Dit is wat een TNS-stabilisator biedt dat gewone voedingen niet kunnen:

1. Onafhankelijke faseregeling

De TNS is opgebouwd uit drie afzonderlijke eenfasige stabilisatoreenheden, die elk onafhankelijk hun eigen fase regelen. Als één fase daalt, wordt alleen die fase gecorrigeerd; de andere blijven stabiel. Dit voorkomt het "rimpeleffect" dat ervoor zorgt dat motoren oververhit raken en dat apparatuur zich onregelmatig gedraagt.

2. Snelle reactie

Zodra de spanning verandert, reageert de TNS binnen een seconde. Tegen de tijd dat het aanpassen is voltooid, heeft uw apparatuur misschien niet eens gemerkt dat er een spanningsprobleem was.

3. Geen golfvormvervorming

De TNS past de spanning aan, maar verandert de golfvorm niet. De uitvoer is precies hetzelfde als de invoer - er zijn geen extra dingen toegevoegd. Voor gevoelige apparatuur zoals medische beeldvorming of laboratoriuminstrumenten is dat een groot probleem.

4. Breed ingangsspanningsbereik

Hij werkt perfect van 260V tot 430V. Zelfs als het elektriciteitsnet in slechte staat verkeert, blijft het stabiel en valt het niet buiten de regelgeving.

5. Hoog rendement

Het rendement ligt boven de 90%, waardoor er minder energie verloren gaat. Dat betekent dat uw elektriciteitsrekening een stukje vriendelijker blijft.

6. Uitgebreide bescherming

Overspanning, onderspanning, overstroom, kortsluiting, faseverlies, oververhitting: het dekt de meeste veelvoorkomende elektrische storingen waarmee u te maken kunt krijgen.

7. Betrouwbare constructie, lange levensduur

Het maakt gebruik van puur koperen wikkelingen, betrouwbare servomotoren en duurzame koolborstels. Hij is niet gebouwd om slechts een paar jaar mee te gaan; hij is ontworpen voor continu gebruik op de lange termijn.

8. Veelzijdige toepassing

De TNS kan driefasige 380V leveren binnen zijn nominale capaciteit.

Het kiezen van de juiste TNS-stabilisator

Het selecteren van een TNS-stabilisator vereist aandacht voor capaciteit, spanning en toepassing.

Stap 1 — Bepaal uw lading

Tel het stroomverbruik op van alle apparatuur die wordt aangesloten. Omvat opstartstromen (aanloopstromen) voor motoren en compressoren. Pas een veiligheidsmarge toe – doorgaans 20-30% voor toekomstige uitbreiding.

TNS-standaardwaarden: 1,5 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA. Stap 2 — Controleer uw netwerkomstandigheden

Stap 3 — Specificeer uitvoervereisten

Uitgangsspanning — doorgaans 380 V (driefasig, vierdraads)

Nauwkeurigheid regeling — standaard ±3%; modellen met hoge precisie beschikbaar

Stap 4 — Houd rekening met de installatieomgeving

Stap 5 — Controleer de functies

Digitaal display — voor realtime monitoring van spanning en stroom

Bypassfunctie — voor onderhoud zonder de voeding te onderbreken

Communicatie — RS485/Modbus voor bewaking op afstand (beschikbaar op sommige modellen)

Stap 6 — Controleer de beveiligingsfuncties

Controleer of de unit het volgende bevat:

Overspanningsbeveiliging

Kortsluitbeveiliging

Bescherming tegen faseverlies

Bescherming tegen oververhitting

Toepassingsscenario's

De TNS-serie wordt veel gebruikt in meerdere industrieën:

Voorbeeld uit de praktijk: een halfgeleiderfabriek die 24/7 in bedrijf was met onbeheerde apparatuur, installeerde TNS-stabilisatoren en bereikte een productiecontinuïteit van 99,8% zonder spanningsgerelateerde downtime.

Laatste gedachten

De driefasige spanningsstabilisator TNS is niet het meest flitsende apparaat in een industriële installatie. Er is geen touchscreen of draadloze verbinding aanwezig.

Maar hij doet één ding heel goed: hij levert stabiele, gebalanceerde driefasige stroom – stil, efficiënt en betrouwbaar.

In een tijd waarin productielijnen steeds meer worden geautomatiseerd en apparatuur steeds gevoeliger wordt voor de stroomkwaliteit, is de TNS-stabilisator de stille basis die alles draaiende houdt.

Stabiele macht is geen luxe. Voor driefasige apparatuur is dit een vereiste.
