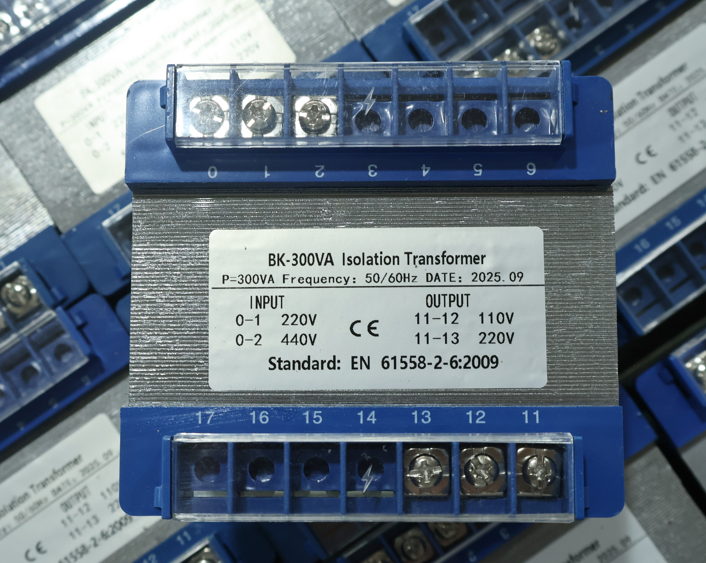

Wat is een BK-besturingstransformator en waarom is deze belangrijk?
A BK-stuurtransformatoris een eenfasige droge transformator die is ontworpen om stabiele, geïsoleerde stuurstroom te leveren voor werktuigmachines, automatiseringssystemen en industriële bedieningspanelen. Zijn kerntaak is het verlagen van de hoofdvoedingsspanning (380 V, 220 V of andere ingangen) naar de stuurspanningen die PLC's, relais, contactors, elektromagneten en indicatielampjes daadwerkelijk nodig hebben.
De frequentieclassificatie van 50-60 Hz maakt de BK-serie bijzonder waardevol. Het kan zonder aanpassingen worden gebruikt in landen met 50 Hz-netwerken (Europa, Azië, Afrika) en 60 Hz-netwerken (Noord-Amerika, delen van Zuid-Amerika). Voor fabrikanten van apparatuur die wereldwijd exporteren, elimineert dit de noodzaak van verschillende transformatorversies voor verschillende markten.
Waarom maakt dat uit?
Omdat regelcircuits gevoelig zijn. Een spanningsdip die een motor zou negeren, kan ervoor zorgen dat een PLC een storing krijgt, een contactor klappert of een sensor een onjuiste waarde geeft. De BK-transformator isoleert het stuurcircuit van de hoofdvoedingsbus, filtert ruis weg en levert een speciale, stabiele spanningstoevoer waarop het besturingssysteem kan vertrouwen.
Kortom: één transformator, elke frequentie – betrouwbaar stuurvermogen, waar u ook bent.
Hoe eenBK-stuurtransformatorWerken
Het principe is eenvoudig en heeft zich al tientallen jaren bewezen.
Stap 1 — Invoer
De primaire wikkeling wordt aangesloten op de hoofdvoeding – doorgaans 220 V of 380 V enkelfasige wisselstroom (tot 500 V of 1000 V, afhankelijk van het model). Primaire multitap-opties zijn geschikt voor lijnspanningsvariaties.
Stap 2 — Elektromagnetische inductie
Een wisselspanning die op de primaire spoel wordt aangelegd, genereert een magnetisch wisselveld in de ijzeren kern. Hierdoor ontstaat er een spanning in de secundaire wikkeling. De windingsverhouding bepaalt de uitgangsspanning — N1/N2 = V1/V2.
Stap 3 — Uitvoer
De secundaire wikkeling produceert de benodigde stuurspanning - gewoonlijk 110V, 127V, 220V, 36V, 24V of 12V. Sommige modellen hebben meerdere secundaire wikkelingen: één voor stuurcircuits en één voor lokale verlichting, allemaal in één enkele eenheid.
Stap 4 — Isolatie
De primaire en secundaire wikkelingen zijn elektrisch gescheiden - geen directe verbinding. Dit voorkomt dat spanningspieken, ruis en aardfouten het regelcircuit bereiken.
Het resultaat: schone, stabiele, geïsoleerde stroom voor uw besturingssysteem.
Veel voorkomende typen en classificaties van BK-transformatoren
BK-transformatoren bestrijken een breed capaciteitsbereik.
| Capaciteitsbereik | Typische toepassing |
| 25 – 100 VA | Kleine relais, indicatielampjes, basisbedieningspanelen |
| 150 – 500 VA | Middelgrote machinebesturingen, PLC's, contactorbanken |
| 800 – 1500 VA | Grote werktuigmachines, complexe automatiseringspanelen |
| 2000 – 5000 VA | Robuuste bedieningselementen, meerdere stuurcircuits |
| Functie | Opties |
| Frequentie | 50Hz/60Hz dubbel nominaal (standaard) |
| Primaire spanning | 220V, 380V, 400V, 415V, 440V, 480V, 110V (aanpasbaar) |
| Secundaire spanning | 220V, 127V, 110V, 36V, 24V, 12V, 6,3V (aanpasbaar) |
| Efficiëntie | Typisch ≥90% tot ≥95% |
| Isolatie klasse | Klasse F (155°C) standaard; Klasse H beschikbaar |
| Structuur | Shell-type (EI-kern) of kerntype |
| Montage | Verticale montage met voetbeugels |
WaaromBK-stuurtransformatorenMaterie
Omdat elk machinebesturingscircuit zijn eigen stabiele stroomvoorziening verdient.
Dit is wat een BK-stuurtransformator biedt:
1. 50/60 Hz wereldwijde compatibiliteit
De BK-serie is ontworpen voor zowel 50Hz- als 60Hz-netwerken. Exportapparatuur kan wereldwijd dezelfde transformator gebruiken – het is niet nodig om verschillende modellen op voorraad te hebben voor verschillende landen.
2. Groot spanningsbereik
Met primaire spanningsopties van 110V tot 480V en secundaire spanningen van 6,3V tot 220V kan de BK aan vrijwel elke regelcircuitvereiste voldoen.
3. Elektrische isolatie
De geïsoleerde secundaire houdt ruis, spanningspieken en fouten in het hoofdcircuit weg van gevoelige besturingselektronica.
4. Meerdere uitgangswikkelingen
Eén transformator kan tegelijkertijd stuurspanning, verlichting en indicatiesignalen leveren, waardoor de paneelbedrading wordt vereenvoudigd en het aantal componenten wordt verminderd.
5. Duurzame constructie
BK-transformatoren zijn gebouwd met zeer zuivere koperen wikkelingen en koudgewalste siliciumstalen kernen met hoge permeabiliteit voor een lange levensduur en lage verliezen.
6. Compact en paneelvriendelijk
Verticale montage met voetbeugels past netjes in bedieningspanelen. Ruimtebesparend ontwerp voor overvolle kasten.
7. Mogelijkheid tot continu gebruik
BK-transformatoren zijn geschikt voor langdurig continu gebruik onder volledige belasting - niet voor intermitterend gebruik.
Het kiezen van de juiste BK-transformator
Het selecteren van een BK-transformator is eenvoudig, maar vereist aandacht voor een paar belangrijke details.
Stap 1 — Bepaal uw lading
Maak een lijst van elk apparaat dat door de transformator van stroom wordt voorzien:
PLC-voeding (VA-classificatie)
Relais- en contactorspoelen (VA vasthouden)
Magneetventielen
Indicatielampjes
Lokale verlichting
Sensoren en zenders
Voeg de VA toe van alle apparaten die tegelijkertijd zullen werken, niet alleen het watt op het naamplaatje. Magneetschakelaars verbruiken reactief vermogen, dus gebruik indien mogelijk VA. Stap 2 — Bepaal de capaciteit
| Type lading | Maatregel |
| Continue belasting | Som van VA × 1,2 |
| Intermitterende belasting | Som van VA × 1,5 |
| Zware inschakelstroom (grote schakelaars) | Som van VA × 2,0 |
Tip: Te grote maten zijn veiliger dan te kleine maten. Een te kleine transformator zal oververhitten en voortijdig uitvallen. Een transformator die iets te groot is, zal koeler werken en langer meegaan.
Stap 3 — Specificeer de primaire en secundaire spanningen
| Invoer | Gemeenschappelijke uitgangen |
| 220V | 220V, 110V, 24V, 12V |
| 380V | 220V, 110V, 36V, 24V, 12V |
| 415V / 440V / 480V | 220V, 110V, 24V |
Als u meerdere uitgangsspanningen nodig heeft (bijvoorbeeld 110V regeling + 36V verlichting + 6,3V indicator), controleer dan of de transformator over de vereiste secundaire wikkelingen beschikt.
Stap 4 — Controleer de frequentiecompatibiliteit
Standaard BK-transformatoren hebben een dubbele classificatie van 50/60 Hz - er is geen speciale configuratie nodig. Bevestig of u een ongebruikelijke vereiste heeft.
Stap 5 — Controleer de omgeving
| Voorwaarde | Vereiste |
| Hoogte | ≤1000m (standaard); ≤2000m op aanvraag |
| Omgevingstemperatuur | -5°C tot +40°C; 24-uursgemiddelde ≤35°C |
| Vochtigheid | ≤90% bij 25°C; ≤50% bij 40°C |
| Installatie | Binnen, geen corrosief gas of geleidend stof, geen regen of water |
Laatste gedachten
De BK-stuurtransformator is niet het meest opwindende onderdeel in een bedieningspaneel. Hij zit in de hoek en doet stilletjes zijn werk, zelden opgemerkt door iemand – totdat hij niet meer werkt.
Wanneer deze niet meer werkt, verliest de PLC stroom. De contactors vallen uit. De machine stopt. De productie stopt.
Daarom is het belangrijk om de juiste BK-transformator te kiezen.
De dubbele frequentiecapaciteit van 50/60 Hz betekent dat één transformatorontwerp wereldwijde apparatuur bedient. Of uw machine nu naar Europa (50Hz), de Verenigde Staten (60Hz) of ergens daar tussenin gaat, de BK-serie kan het zonder aanpassingen aan.
Het is een eenvoudig apparaat: koperen wikkelingen, kern van siliciumstaal, natuurlijke luchtkoeling. Maar hij is gebouwd om lang mee te gaan en overleeft vaak de machines die hij bestuurt. Een goede stuurtransformator is niet duur. Een slechte wel.
