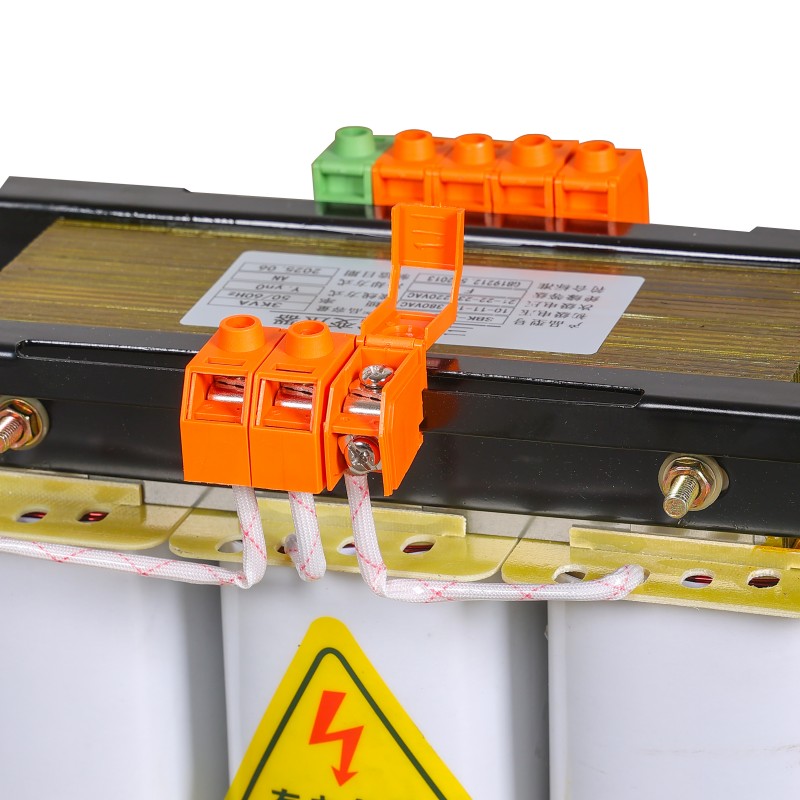

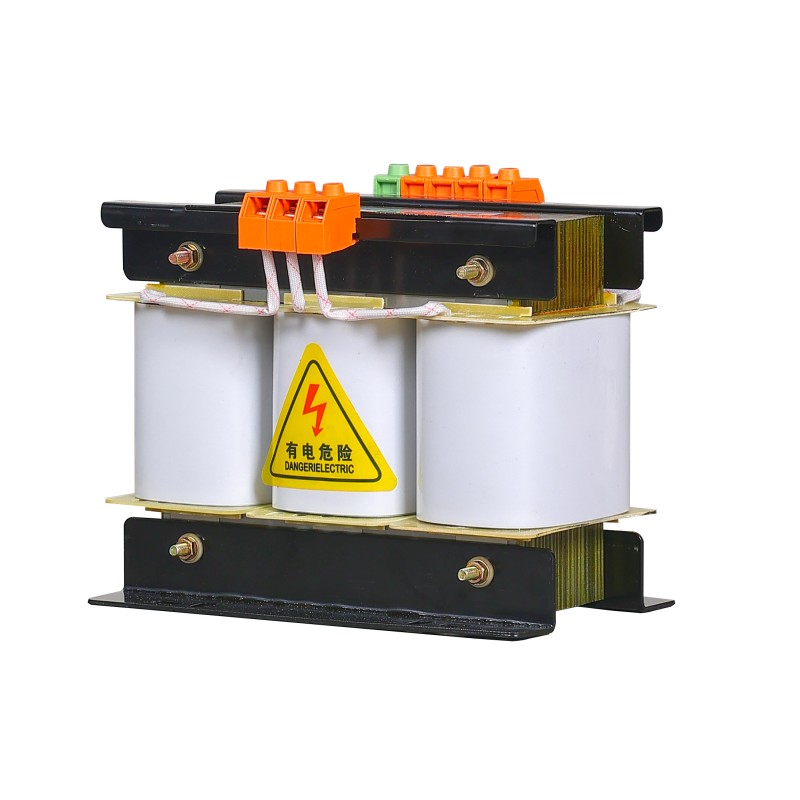

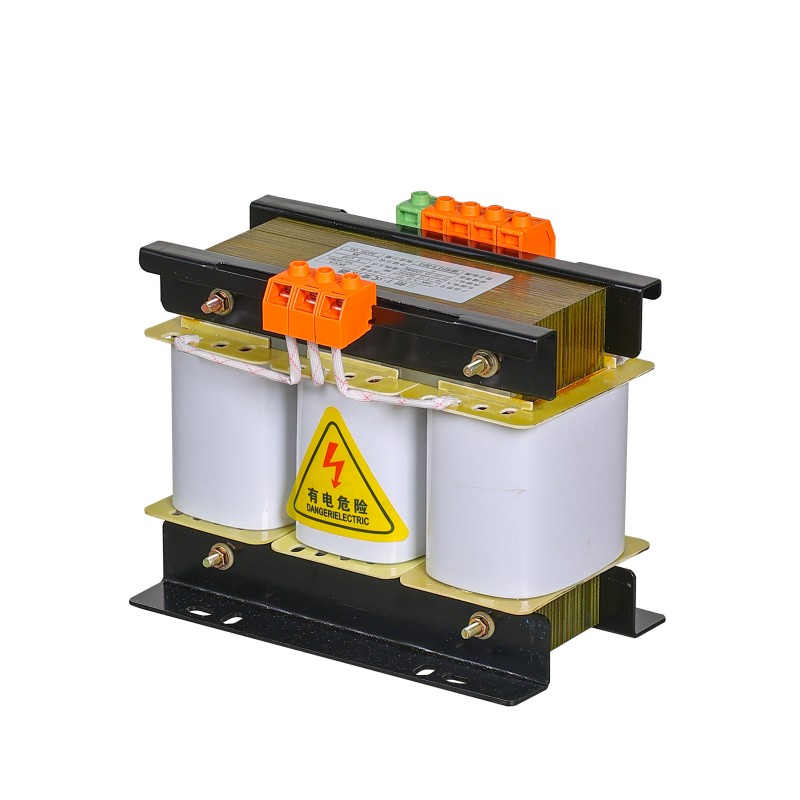

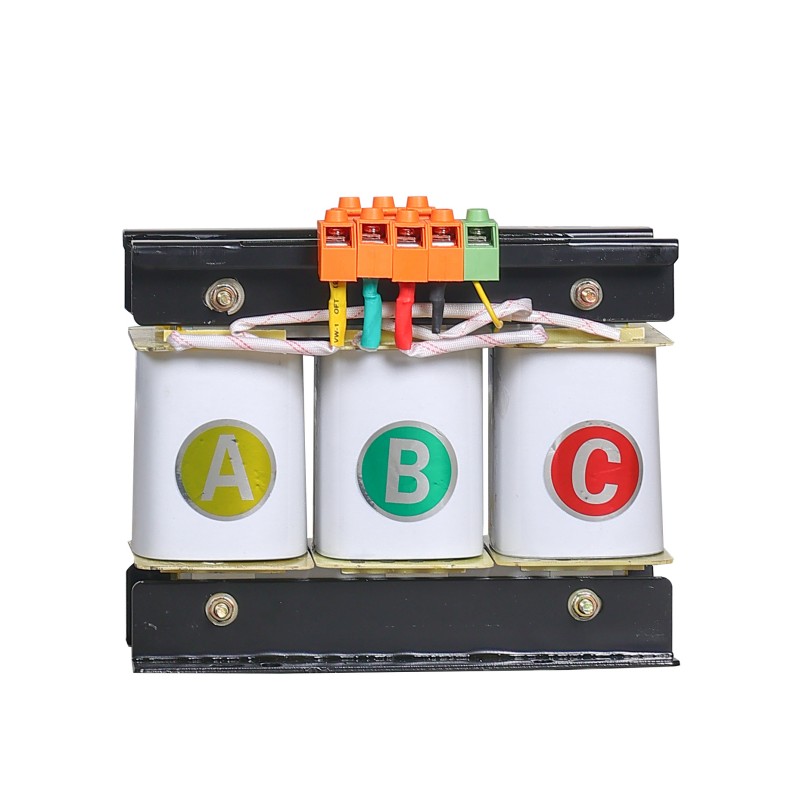

SBK Isolatietransformator

De SBK-isolatietransformator is een efficiënt en betrouwbaar apparaat voor stroomconversie en -isolatie, speciaal ontworpen voor gebruik in scenario's waarin hoge eisen worden gesteld aan stroomveiligheid, zuiverheid en stabiliteit.

Het is gemaakt van hoogwaardige koudgewalste siliciumstaalplaten en zeer zuivere koperdraden en kan verschillende ingangs- en uitgangsspanningsspecificaties ondersteunen, zoals 380V tot 220V, 220V tot 110V, enz. Het kan zich goed aanpassen aan verschillende energieverbruiksomgevingen.

Het werkingsprincipe is gebaseerd op elektromagnetische inductie. Door elektrische isolatie tussen de ingangs- en uitgangscircuits te bereiken, kan het de interferentie veroorzaakt door de aardlus effectief blokkeren.

De SBK-scheidingstransformator kan ook pieken en ruis in het elektriciteitsnet onderdrukken, waardoor een veiligere en stabielere stroomgarantie voor de aangesloten apparaten wordt geboden.

Deze transformator wordt in de praktijk veel toegepast, zoals:

- Precisie-instrumenten, medische apparatuur, laboratoriumvoedingen;

- Besturingssystemen voor industriële automatisering, PLC's, servoaandrijvingen;

- Communicatieapparatuur, datacentra, beveiligingssystemen;

- Verschillende werktuigmachines, productielijnen, enz., in scenario's met hoge eisen aan de stroomkwaliteit.

Wat zijn de functies van de SBK scheidingstransformator?

De SBK-scheidingstransformator is een scheidingsvoedingsapparaat van industriële kwaliteit met extreem hoge precisie en een sterk zuiveringsvermogen.

De kernfunctie is niet eenvoudigweg isolatie, maar het bouwen van een onafhankelijk, puur en zeer stabiel energie-eiland, waarmee de problemen met de stroomkwaliteit in geavanceerde apparatuur en complexe elektriciteitsnetomgevingen volledig worden opgelost.

Door de primaire en secundaire wikkelingen die fysiek geïsoleerd zijn, wordt de directe elektrische verbinding tussen de ingangszijde (elektriciteitsnet) en de uitgangszijde (belasting) volledig afgesloten.

Het ontwerp voorkomt effectief dat fouten zoals lekstroom aan de kant van het elektriciteitsnet en de stijging van het aardpotentiaal worden doorgegeven aan de belastingzijde, waardoor een fundamentele veiligheidsbescherming voor personeel en apparatuur wordt geboden.

Een enkelpunts geaarde koperen afschermingslaag met hoge magnetische permeabiliteit wordt tussen de wikkelingen van de SBK-isolatietransformator geplaatst om de aarddraad efficiënt te absorberen en in te voeren, en het dempingsvermogen voor hoogfrequente common-mode-ruis kan 60-100 dB bereiken.

Wat is het aanpassingsproces voor de SBK-scheidingstransformator?

Yibaling is een professionele fabrikant en leverancier. Om oplossingen op maat voor dit product te krijgen, volgen we de onderstaande stappen:

1. Bevestigingsstatistieken

Het hele aanpassingsproces begint met de extreme kwantificering van belastingskarakteristieken, elektromagnetische omgeving en prestatie-indicatoren (zoals het duidelijk definiëren van de common-mode verzwakking op ≥ 100 dB @ 1 MHz), en er wordt een juridisch bindende "Technische Specificatie voor Maatwerk" gevormd.

2. Collaboratief ontwerp en simulatieverificatie

Vervolgens gaat het de faser van collaboratief ontwerp en simulatieverificatie in, waarbij collaboratieve simulaties van elektromagnetische, thermische, mechanische en EMC worden uitgevoerd op basis van de specificatie, en waarbij de kernmaterialen cruciaal worden vastgelegd:

Om het ultieme lage verlies te bereiken, is de ijzeren kern bijvoorbeeld gespecificeerd om ultradunne nanokristallijne stripmaterialen of siliciumstaalplaten van 27ZH095-kwaliteit te gebruiken.

Om hoogfrequent verlies te onderdrukken, gebruiken de wikkelingen Leeds-draad of superkwaliteit zuurstofvrije koperfolie; Het isolatiesysteem is gespecificeerd als een composiet van polyimidefilm en Nomex-papier, en wordt bereikt door vacuümdrukimpregnatie van oplosmiddelvrije epoxyhars voor geïntegreerde verpakkingen.

4. Proefproductie en testen

Vervolgens zal het prototype worden vervaardigd en moet er een real-world testverificatie in volledige staat worden uitgevoerd op de locatie van de klant of in het simulatielaboratorium.

Ten slotte zal op basis van het geverifieerde schema kleinschalige productie worden uitgevoerd en moet elke SBK-isolatietransformator de volledige fabriekstest doorstaan ​​die is ontworpen volgens de specificatie (zoals speciale geluidsdempingstests), samen met alle kernmaterialen, het certificeringsrapport en de procesregistraties.

Bovenstaande is het maatwerkproces voor de SBK scheidingstransformator. Als de klant OEM-diensten op maat nodig heeft, kan ons bedrijf, Zhejiang Yibaling Power Equipment Co., Ltd., ook aan de vereisten voldoen. Neem dan contact op met onze klantenservice.
