Wat is een SBW intelligente compensatiespanningsstabilisator en waarom is deze belangrijk?

Een intelligente compensatiespanningsstabilisator van SBW is een geavanceerd driefasig automatisch spanningsregelapparaat dat compensatietechnologie combineert met intelligente digitale besturing om stabiele, schone stroom te leveren voor industriële, commerciële en medische toepassingen.

In tegenstelling tot traditionele stabilisatoren van het servotype die afhankelijk zijn van mechanische koolborstels die over de transformatorwikkelingen bewegen, gebruikt de SBW een compensatietransformator die indien nodig spanning toevoegt of aftrekt - een snellere, efficiëntere en duurzamere aanpak.

Waarom maakt dat uit?

Omdat moderne industriële apparatuur – CNC-machines, medische beeldvormingssystemen, datacentra en geautomatiseerde productielijnen – steeds gevoeliger worden voor spanningsschommelingen. Een spanningsdaling die een fractie van een seconde duurt, kan een productielijn stilleggen, gegevens beschadigen of onbruikbare medische beelden produceren.

De SBW bevindt zich tussen de nutsvoorziening en de kritische belasting en absorbeert verzakkingen, spanningspieken en onevenwichtigheden voordat deze gevoelige apparatuur bereiken. Het controleert, corrigeert en beschermt – continu en automatisch.

Kortom: het verandert onstabiele netstroom in betrouwbare industriële stroom.

Hoe eenSBW Intelligente compensatiestabilisator werkt

De SBW hanteert een compensatieprincipe – maar dan met intelligentie.

Stap 1 — Spanningsdetectie

Uiterst nauwkeurige bemonsteringscircuits bewaken continu de ingangsspanning op elke fase. Het besturingssysteem detecteert elke afwijking van het instelpunt onmiddellijk.

Stap 2 – Intelligente besturing

Spanningsgegevens worden ingevoerd in een microprocessor van industriële kwaliteit, meestal zoiets als een STM32 of een soortgelijke chip. Het analyseert de cijfers, zoekt uit hoeveel correctie er nodig is en stuurt opdrachten naar het compensatiesysteem. Veel modellen maken gebruik van digitale PID-regeling met True RMS-sampling, dus zelfs als de ingangsgolfvorm ernstig vervormd is, blijven de metingen nauwkeurig.

Stap 3 – Spanningscompensatie

Op basis van de berekening past het besturingssysteem de spanning aan die naar de compensatietransformator gaat. Deze transformator is in serie geschakeld met het hoofdcircuit. Wanneer de secundaire wikkeling spanning toevoegt of aftrekt, verandert de uitgangsspanning dienovereenkomstig, en dit alles zonder enige onderbreking.

Als de ingangsspanning met 10% daalt, voegt de compensatietransformator 10% toe om deze weer omhoog te brengen. Als het met 10% stijgt, trekt de transformator 10% af om het naar beneden te trekken. De uitvoer blijft stabiel — binnen ±1% tot ±3% van het instelpunt — zonder enige moeite.

Stap 4 – Continue monitoring

Het hele systeem draait in een gesloten lus: waarnemen, berekenen, compenseren en controleren – keer op keer, in realtime. De typische responstijd is minder dan 1 seconde voor een spanningsverandering, en sommige modellen kunnen in slechts 20 milliseconden reageren. Dat is snel genoeg om de meeste netstoringen op te vangen voordat ze zelfs maar uw apparatuur bereiken.

Stap 5 — Fase-onafhankelijke compensatie

Voor driefasemodellen kan de compensatie onafhankelijk op elke fase worden toegepast. Dit betekent dat een spanningsdaling op de ene fase geen invloed heeft op de andere - cruciaal voor driefasige apparatuur waarbij fase-onbalans motorverwarming en verminderde efficiëntie veroorzaakt.

Het resultaat: stabiel, gebalanceerd vermogen dat continu wordt geleverd, zonder vervorming of onderbreking.

Veel voorkomende typen en capaciteiten van SBW-stabilisatorenSBW-stabilisatoren zijn verkrijgbaar in een breed scala aan capaciteiten en configuraties om aan verschillende belastingsvereisten te voldoen.

Ingangsspanningsbereik:

Standaard: 304V – 456V (380V ±20%)

Groot assortiment: ±30% of ±40% op aanvraag leverbaar

WaaromSBW intelligente compensatiestabilisatorenMaterie

Omdat ‘goed genoeg’-macht niet goed genoeg is voor de moderne industrie.

Dit is wat de SBW tot een cruciaal onderdeel maakt voor stroomgevoelige operaties:

1. Hoog rendement

SBW-stabilisatoren leveren een efficiëntie van ≥98% bij volledige belasting – veel hoger dan de meeste elektronische spanningsregelaars. Er wordt minimaal energie verspild, waardoor de bedrijfskosten en de koelingsvereisten afnemen.

2. Geen golfvormvervorming

In tegenstelling tot sommige elektronische stabilisatoren die harmonischen introduceren, produceert de SBW een uitgangsgolfvorm die identiek is aan de ingang – zonder extra vervorming. Voor gevoelige apparatuur zoals medische beeldvormingssystemen of laboratoriuminstrumenten is dit essentieel.

3. Groot ingangsbereik

Standaard SBW-modellen werken van 304V tot 456V (380V ±20%), met nog grotere bereiken beschikbaar voor omgevingen met een zwak net. Dit betekent dat de stabilisator de slechtste netomstandigheden aankan zonder de regulering te verliezen.

4. Uitgebreide bescherming

SBW-stabilisatoren omvatten geïntegreerde bescherming voor:

Overspanning en onderspanning

Overstroom en kortsluiting

Faseverlies en fasevolgorde

Te hoge temperatuur

Mechanische fouten

5. Onafhankelijke fasecompensatie

Dit is vooral belangrijk voor driefasige industriële belastingen. Wanneer een fase wegvalt, wordt alleen die fase gecorrigeerd – de andere blijven zoals ze zijn. Dit voorkomt dat motoren oververhit raken als gevolg van fase-onbalans en voorkomt dat apparatuur zich op vreemde manieren gedraagt.

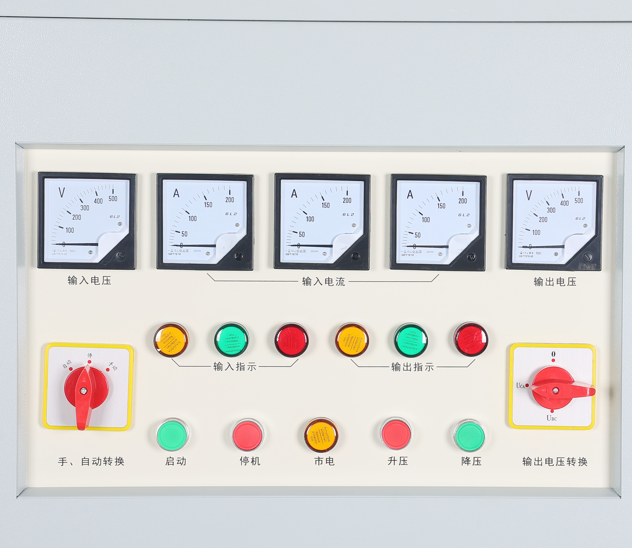

6. Intelligente bediening met digitaal display

Moderne SBW-units worden geleverd met microprocessorbesturing. Het voorpaneel toont ingangsspanning, uitgangsspanning, stroom, vermogen en foutstatus. Veel modellen ondersteunen ook RS485- of Modbus-communicatie, zodat u ze kunt aansluiten op een gebouwbeheersysteem voor bewaking op afstand.

7. Bypass-functie

De meeste SBW-stabilisatoren zijn voorzien van een handmatige bypass-schakelaar. Wanneer u onderhoud moet uitvoeren, kunt u de belasting omschakelen naar directe netstroom zonder de voeding uit te schakelen. Dit is essentieel voor plaatsen als ziekenhuizen en datacentra waar downtime geen optie is.

8. Aanpasbaar aan elke lading

SBW-stabilisatoren kunnen resistieve belastingen (verwarmers, verlichting), inductieve belastingen (motoren, transformatoren) en capacitieve belastingen (condensatorbanken, elektronica) aan. Ze dekken vrijwel alles wat je naar ze gooit.

9. Hoge overbelastingscapaciteit

Normaal gesproken kunnen SBW-units 150% van de nominale stroom gedurende één minuut verwerken, en 120% gedurende tien minuten. Die extra marge is van cruciaal belang bij het opstarten van grote motoren of compressoren.

Zonder SBW-stabilisator is uw dure apparatuur overgeleverd aan het elektriciteitsnet. Met één systeem blijft de productie draaien, blijven gevoelige apparaten veilig en wordt onverwachte downtime een stuk minder gebruikelijk.

Het kiezen van de juiste SBW-stabilisator

Het selecteren van een SBW-stabilisator vereist aandacht voor capaciteit, omgeving en belastingseigenschappen.

Stap 1 — Bepaal uw lading

Tel het stroomverbruik op van alle apparatuur die wordt aangesloten. Omvat opstartstromen (aanloopstromen) voor motoren en compressoren. Pas een marge toe – doorgaans 20-30% voor toekomstige uitbreiding. Stap 2 – Controleer de netwerkomstandigheden

Stap 3 — Specificeer uitvoervereisten

Uitgangsspanning — doorgaans 380 V voor driefasig

Stabilisatienauwkeurigheid — ±2% standaard, ±1% voor modellen met hoge precisie

Reactietijd — minder dan 1 seconde standaard; snellere opties beschikbaarStap 4 — Houd rekening met de installatieomgeving

Stap 5 — Evalueer de behoeften op het gebied van bescherming en controle

Handmatige bypass — essentieel voor kritische installaties

Communicatie — RS485/Modbus voor bewaking op afstand

Digitaal display — voor realtime informatie over spanning, stroom en fouten

Automatische bypass — beschikbaar voor onmiddellijke overdracht als er interne fouten optreden

Stap 6 — Controleer de testrapporten van de fabrikant

Een gerenommeerde leverancier moet het volgende verstrekken:

Isolatieweerstandstest

Diëlektrische weerstandstest

Geen lastverliesmeting

Spanningsregelingstest

Test op overbelastingsvermogen

Stap 7 — Bevestig service en garantie

Garantieperiode — doorgaans 1 tot 2 jaar met uitgebreide opties

Technische ondersteuning – installatiebegeleiding en diagnose op afstand

Beschikbaarheid van reserveonderdelen – vooral voor grotere aangepaste eenheden

Laatste gedachten

De intelligente compensatiespanningsstabilisator SBW is niet het meest flitsende onderdeel in een industrieel energiesysteem. Hij beschikt niet over een touchscreen, een software-update of een draadloze verbinding. Maar probeer eens een cruciale productielijn, een medisch beeldvormingssysteem of een datacenter zonder systeem te runnen, en u zult het onmiddellijk merken.

Het zit in de krachtkamer en doet stilletjes zijn werk, jaar na jaar. Het absorbeert spanningsdips die anders CNC-machines zouden uitschakelen. Het strijkt spanningspieken glad die gevoelige elektronica zouden vernietigen. Het balanceert fasen die er anders voor zouden zorgen dat motoren oververhit raken en voortijdig uitvallen.

Wat het levert is eenvoudig maar essentieel: betrouwbare, stabiele stroom – waar en wanneer u het nodig heeft.

En in een tijdperk waarin productielijnen steeds meer worden geautomatiseerd en apparatuur steeds gevoeliger wordt voor de stroomkwaliteit, is betrouwbare stroom niet optioneel. Het is de basis voor een consistente werking.
