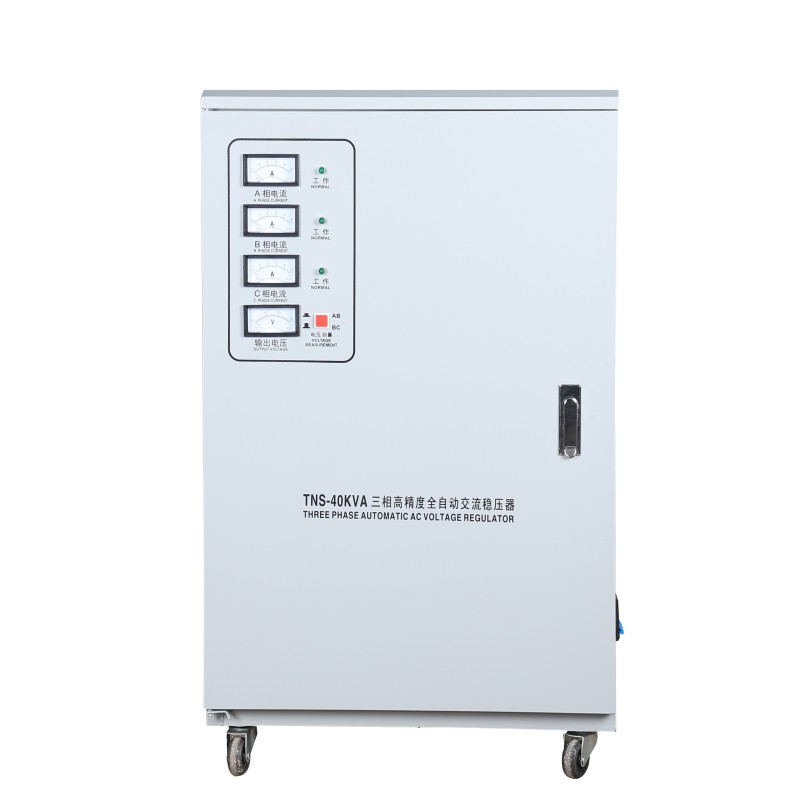

TNS Volautomatische AC-spanningsstabilisator

De Yibaling TNS-serie volautomatische AC-spanningsregelaars is een krachtig driefasig stroombeveiligingsapparaat dat speciaal is ontworpen voor industriële en kritische faciliteiten. Het maakt gebruik van geavanceerde modulaire wikkelingen en intelligente fase-voor-fase-regeltechnologie. Het kan fluctuaties, onbalans en onder-/overspanningsproblemen in driefasige spanningen in realtime monitoren en automatisch corrigeren, en continu en stabiel puur vermogen leveren.

Producttoepassingen

In praktische toepassingen speelt de volautomatische AC-spanningsstabilisator TNS de rol van bewaker van het industriële hart.

1. Precisieverwerkingsworkshop

Wanneer een grote CNC-ponsmachine opstart en een plotselinge daling van de netspanning veroorzaakt, kan de spanningsstabilisator van de TNS-serie snel binnen tientallen milliseconden compenseren, waardoor de servomotoren van het aangrenzende vijfassige bewerkingscentrum niet trillen, waardoor het slopen van tienduizenden precisieonderdelen als gevolg van maatafwijkingen wordt vermeden.

2. Stroomverdeelruimte van een commercieel complex

Als gevolg van de ongelijkmatige stroomverbruikperioden van de winkels op elke verdieping is de driefasige belasting ernstig uit balans. Traditionele spanningsregelaars kunnen overweldigd raken, terwijl de intelligente fase-voor-fase-regelfunctie van dit product elke fasespanning onafhankelijk en nauwkeurig kan stabiliseren, waardoor de problemen van overbelasting van de neutrale lijn en flikkering veroorzaakt door spanningsonbalans fundamenteel worden geëlimineerd, en de soepele werking van de airconditioning-, verlichtings- en liftsystemen van het hele winkelcentrum wordt gegarandeerd.

3. Rioolwaterzuiveringsinstallaties in afgelegen gebieden

Op deze plaatsen schommelt de spanning aan het einde van de langeafstandsvoedingslijn vaak rond de 300 V op een laag niveau. Het brede bereik van de spanningsregeling van de volautomatische AC-spanningsregelaar van TNS kan deze gestaag verhogen naar de standaard 380V, waardoor wordt verzekerd dat belangrijke stroomapparatuur zoals ventilatoren en opvoerpompen voldoende koppel krijgt en start-stop-storingen van apparatuur worden vermeden en de efficiëntie van de rioolwaterzuivering als gevolg van onvoldoende vermogen wordt verminderd.

Productinformatie

Kernmateriaal

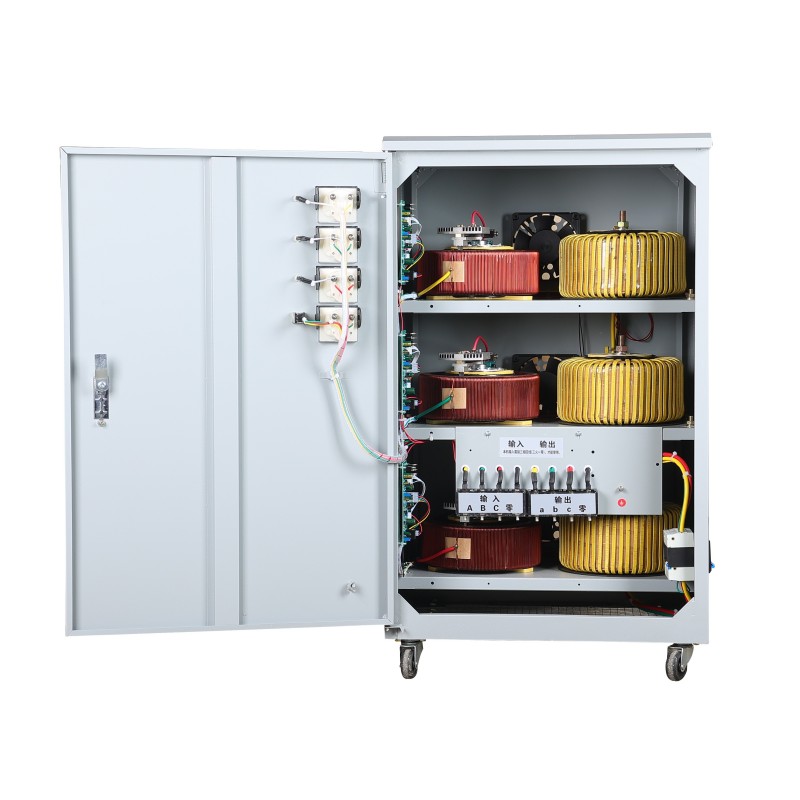

Het kernmateriaalsysteem van de Yibaling TNS volautomatische AC-spanningsstabilisator vormt de fysieke basis voor het bereiken van een stabiele stroomvoorziening op industrieel niveau. Het is gebouwd rond drie hoofddoelen: efficiënte spanningsregeling, intelligente besturing en robuuste bescherming.
Een betrouwbare TNS-spanningsstabilisator is in wezen een systeemtechnische integratie van hoogwaardig siliciumstaal, hooggeleidende kopermaterialen, slijtvaste composietmaterialen, halfgeleiderapparaten en beschermende materialen.

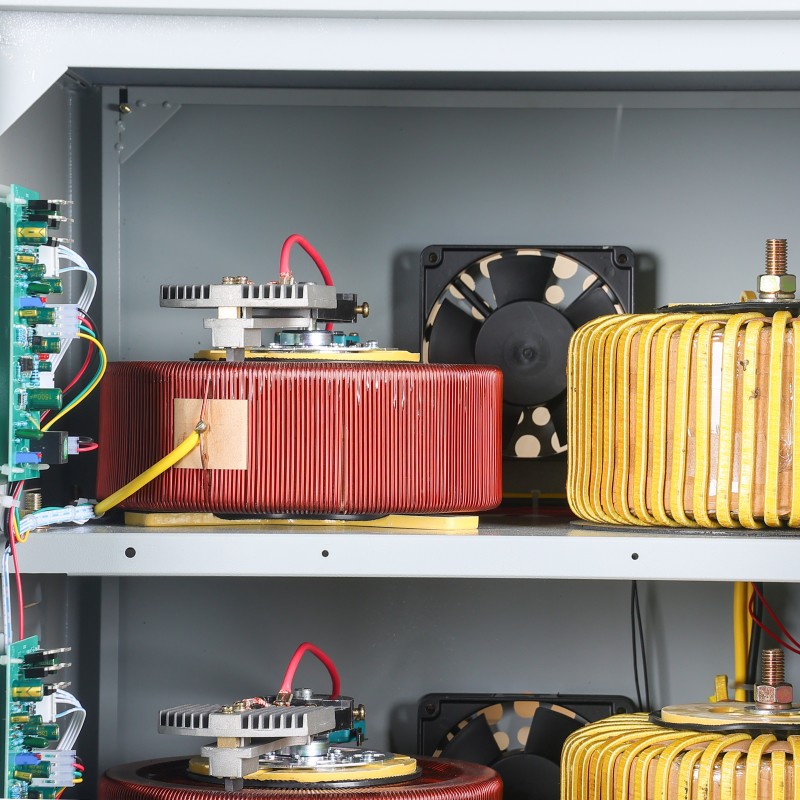

De kern ligt in het gebruik van koudgewalste siliciumstaalplaten met hoge magnetische permeabiliteit en laag verlies als kern, gecombineerd met zeer zuivere elektrolytische kopergeëmailleerde wikkelingen, om een ​​efficiënt magnetisch-elektrische conversiehoofdlichaam met laag thermisch verlies te construeren.
De belangrijkste werking van de spanningsregeling is afhankelijk van het nauwkeurig glijden van speciale metalen grafietcomposietkoolborstels over de wikkelingen. Dit materiaal heeft uitstekende geleidbaarheid, zelfsmerende en slijtvaste eigenschappen.
Hogere modellen maken gebruik van thyristors of IGBT-vermogenshalfgeleidermodules om contactloos, vonkvrij schakelen op millisecondenniveau te bereiken, met een extreem lange levensduur.
Het brein van het product bestaat uit industriële microprocessors (MCU) en nauwkeurige spannings-/stroomtransformatoren, die verantwoordelijk zijn voor nauwkeurige bemonstering in realtime en snelle besluitvorming.
Op het gebied van veiligheid en structuur maken de interne hoogstroomkanalen gebruik van vertinde koperen staven met lage impedantie, het chassis is gemaakt van hoogwaardige koudgewalste staalplaten na een roestbestendige behandeling, en geïntegreerde metaaloxidevaristor (MOV) en andere componenten vormen een anti-overspanningsbeveiligingscircuit.

De aanpassing van de TNS volautomatische AC-spanningsstabilisator

1. Belangrijke parameters en technologiebevestiging

Kernprestatie-indicatoren:

Stabilisatie nauwkeurigheid: Geef duidelijk aan of dit ±1% of ±0,5% is, omdat dit rechtstreeks van invloed is op het nauwkeurigheidsniveau (zoals 0,2-klasse) van het interne bemonsteringscircuit (zoals een ADC-chip met 16 bits of hogere precisie) en de spanningstransformator (PT).
Reactietijd: Geef duidelijk aan of het de volledige responstijd is (van spanningsfluctuatie tot herstel binnen het nauwkeurigheidsbereik) of de stapresponstijd. Voor scenario's zoals persmachines en puntlasmachines is het noodzakelijk om de eis voor onmiddellijke compensatiesnelheid voor spanningsdaling te bevestigen, die bepaalt of er een contactloze (thyristor) schakeling of een snelle servomotoroplossing moet worden toegepast.

Eerste schets van de belangrijkste materialen en processen:

Gebaseerd op efficiëntievereistennt, specificeer duidelijk de bovengrens van de kwaliteit van siliciumstaalplaten, bijvoorbeeld: "Moet Nippon Steel 27ZH100 of een binnenlandse kwaliteit 30QG120 of hoger van georiënteerde siliciumstaalplaat gebruiken".
Gebaseerd op overbelastingscapaciteit en levensduurvereisten, specificeer duidelijk het type spanningsregelcomponent: "In scenario's die frequente afstelling vereisen en onderhoudsvrij zijn, specificeert u het gebruik van een bidirectionele thyristormodule van Infineon of een gelijkwaardig merk; in scenario's met hoge schokbelasting specificeert u het gebruik van zilvergrafietcomposietkoolborstels en speciale slijtvaste wikkelingen met servomotoroplossing".
Gebaseerd op het milieu, specificeer duidelijk het beschermings- en anticorrosieproces: "Voor buitenomgevingen aan de kust maakt de kast gebruik van roestvrij staal 304, of de koolstofstalen kast maakt gebruik van het zware corrosiewerende coatingsysteem 'epoxy zinkrijke primer + epoxy ijzeroxide tussenverf + polyurethaan toplaag', met een totale droge laagdikte van ≥ 250 μm."

2. Schemaontwerp

Elektromagnetisch en structureel verdiepingsontwerp:

Elektromagnetisch berekeningsdocument: Geef gedetailleerde berekeningen, inclusief de waarde van de magnetische fluxdichtheid van de ijzeren kern (zoals ≤ 1,65T), de waarde van de elektrische fluxdichtheid, berekening van de kortsluitimpedantie, verliesverdeling (verlies bij nullast, verlies van belasting, extra verlies) enz.

Belangrijkste ontwerpresultaten:

Ontwerptekening van de compensatietransformator: Specificeer duidelijk de capaciteit, spanningsverhouding, wikkelvorm (zoals foliewikkeling of draadwikkeling), isolatiegraad (zoals H-klasse 180°C).
Berekening van de selectie van de spanningsregelaar/vermogensmodule: Als u het contactloze type gebruikt, geef dan de berekening van de spanning/stroomveiligheidsmarge op (meestal spanning ≥ 2,5 keer, stroom ≥ 2 keer) en berekening van de warmtedissipatie.
Besturingslogicadiagram: Specificeer duidelijk het hardwarecircuit voor onafhankelijke driefasige bemonstering, besturingsalgoritme (zoals fuzzy PID), beveiligingslogica (zoals overstroom-inverse tijdkarakteristieke curve).

3. Aankoop van grondstoffen en start van de productie

Inkoop van kernmateriaal en opslaginspectie:

Silicium staalplaat: Controleer het kwaliteitscertificaat en monster van de leverancier op ijzerverlieswaarde (P1.7/50) en magnetische inductiesterkte (B800).
Elektromagnetische draad/koperfolie: Controleer de DC-weerstandsgraad van de geleider, de dikte van de isolatielaag en de weerstandsspanningswaarde.
Vermogenshalfgeleidermodule: Controleer het originele fabrieksrapport en voer statische parametertests uit (zoals triggerspanning, stroom).
Isolatiemateriaal: Controleer de certificering van de hittebestendigheidsgraad en de uniformiteit van de dikte.

Sleutelprocessen en speciale procescontrole:

Stapelen van ijzeren kernen: Gebruik getrapt stapelgereedschap, controleer de stapelcoëfficiënt (> 0,96) en meet de nullaststroom en initiële verlieswaarde na voltooiing.
Wikkeling en isolatiebehandeling: Gebruik een wikkelmachine met constante spanning en voer na voltooiing een pulsspanningstest uit tussen de wikkelingen (zoals 3,5 kV, 0,1 s). Registreer voor het impregnatieproces het volledige temperatuur-drukcurveproces van "voorverwarmen-vacuüm-onderdompelen-uitharden".
Contactloze aandrijfeenheid: Breng het gespecificeerde type thermisch geleidend siliconenvet aan op het koellichaam, gebruik een momentsleutel met een vast koppel om de installatiebouten vast te draaien, zorg voor een consistente thermische contactweerstand.
