Wat is TSGC2 driefasige contactspanningsregelaar？

Sommige taken kunnen niet worden uitgevoerd door een automatische stabilisator

Een spanningsstabilisator doet één ding: hij houdt de uitvoer stabiel. Wat het elektriciteitsnet ook doet, de uitvoer blijft staan.

Maar soms wil je niet 'stabiel'. Je wilt 'verstelbaar'.

Voor de inbedrijfstelling van apparatuur is een langzame stijging vanaf nul volt nodig. Voor een zachte start van de motor zijn stapsgewijze spanningsverhogingen nodig. Diëlektrische laboratoriumtests vereisen verschillende spanningsomstandigheden. Bij verouderingstests zijn producten tussen 180V en 240V steeds opnieuw nodig.

Automatische stabilisatoren kunnen dat allemaal niet. Ze houden zich vast aan één spanning en weigeren toe te geven.

De TSGC2 driefasige contactspanningsregelaar is precies voor deze taken gebouwd.

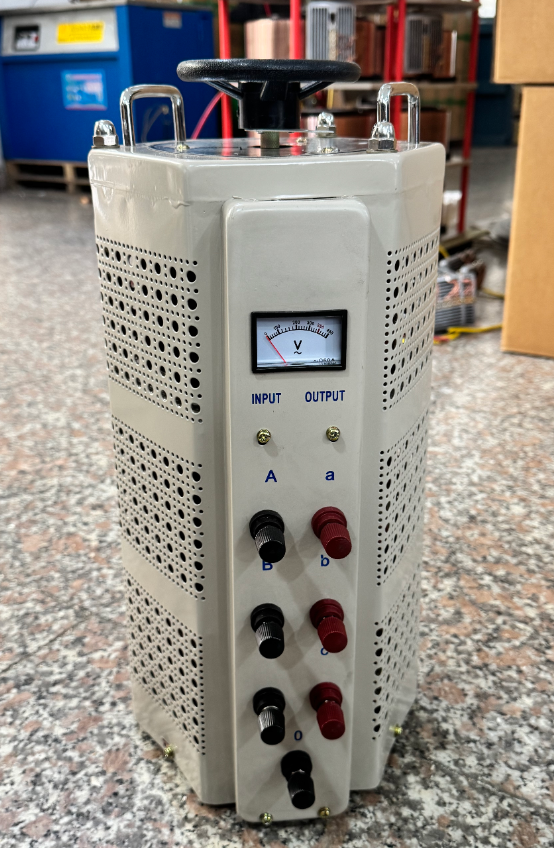

De TSGC2 is een driefasige spanningsregelaar van het handmatige contacttype - in wezen een instelbare autotransformator.

Als u hem een ​​driefasige ingang van 380 V geeft, krijgt u een traploos instelbare uitgang van 0 V tot 430 V. Geen stappen, geen tikken, geen sprongen. Draai aan het handwiel en de spanning volgt: soepel, traploos, lineair.

Het is geen elektronisch apparaat. Geen chips, geen programma's, geen firmware-updates. Gewoon een transformator, een handwiel en een set koolborstels. Zo eenvoudig als het maar kan, en zo betrouwbaar als het maar kan.

HoeTSGC2 Driefasige contactspanningsregelaarWerken

De TSGC2 maakt gebruik van een toroïdale kern met gelijkmatig gewikkelde spoelen. Drie enkelfasige regelaars zijn in een sterconfiguratie (Y) aangesloten, waarbij de borstelhouders op een gemeenschappelijke as zijn gemonteerd.

Het werkingsprincipe is eenvoudig: draai aan het handwiel, verander de draaiverhouding.

Hier ziet u hoe:

Stap 1 – Draai aan het wiel.

De operator draait aan het handwiel, dat de centrale as laat draaien.

Stap 2 – Borstels bewegen.

Drie borstelhouders op de as draaien samen, waardoor de koolborstels over het gepolijste oppervlak van de wikkelingen glijden.

Stap 3 – Wijzigingen in de draaiverhouding.

Terwijl de borstels naar verschillende posities bewegen, verandert het aantal effectieve windingen – en daarmee ook de uitgangsspanning.

Stap 4 – Spanning ingesteld.

Wilt u 220V? Draai naar die positie. Wilt u 380V? Draai nog een stukje verder. Soepel, continu, geen sprongen.

Geen ingewikkelde besturingslogica. Geen parameters om in te stellen. Je draait hem om en hij geeft je precies wat je vraagt.

Functies die er echt toe doen

Schone golfvorm

Het ontwerp van de autotransformator zorgt ervoor dat de uitgangsgolfvorm exact overeenkomt met de ingang - zonder extra vervorming. Voor testen, kalibreren en precisie-experimenten is schone energie van belang.

Hoge efficiëntie

Autotransformatoren hebben lage verliezen. De efficiëntie ligt doorgaans boven de 98%. Zelfs bij hoog vermogen verspilt hij geen energie.

Compact en lichtgewicht

Vergeleken met een scheidingstransformator met dezelfde capaciteit gebruikt de autotransformator minder materiaal, neemt hij minder ruimte in beslag en weegt hij minder. Gemakkelijker te verplaatsen, gemakkelijker te installeren.

Sterke overbelastingscapaciteit

Het kan kortstondige overbelastingen verwerken zonder te struikelen of uit te schakelen.

Gebouwd voor continu gebruik

Geen kwetsbare elektronische componenten. Natuurlijke luchtkoeling. Laat het de hele dag draaien als dat nodig is.

Eenvoudig te onderhouden

De koolborstels zijn de enige slijtagedelen. Als ze versleten zijn, vervang ze dan; geen printplaten om problemen mee op te lossen, geen firmware om opnieuw te installeren.

Waar isTSGC2 Driefasige contactspanningsregelaarGebruikt?

De TSGC2 wordt overal gebruikt waar handmatige aanpassing van de driefasige spanning nodig is.

Laboratoria en onderzoek

Inbedrijfstelling van apparatuur, spanningstesten, experimenten met diëlektrische sterkte, onderwijsdemonstraties. Als u de spanning vanaf nul wilt laten stijgen, is dit het standaardhulpmiddel.

Industriële productie

Zachte starttests van motoren, testen van productveroudering, aanpassing van de spanning van de productielijn. Chemie, metallurgie, instrumentatie, machines, lichte industrie – ze maken er allemaal gebruik van.

Reparatie en inbedrijfstelling van apparatuur

Wanneer u gerepareerde apparatuur voor de eerste keer inschakelt, laat u de spanning langzaam van nul naar nominaal stijgen – veel veiliger dan onmiddellijk de volledige spanning in te schakelen.

Dimmen, verwarmen, snelheidsregeling

Dimmen van podiumverlichting, vermogensregeling van het verwarmingselement, kleine aanpassing van het motortoerental.

Openbare voorzieningen

LED-schermen, uitzendapparatuur, communicatiesystemen, voedingen voor elektronische testapparatuur.

Hoe u de juiste kiest

Twee dingen zijn het belangrijkst: capaciteit (kVA) en uitgangsspanningsbereik.

Capaciteit – Tel het totale vermogen op van alles wat u aansluit en laat ruimte over voor marge. Motoren en compressoren verbruiken een hoge opstartstroom en zijn royaal van formaat.

Standaard TSGC2-capaciteiten variëren van 1,5 kVA tot 45 kVA. Gangbare formaten: 3kVA, 6kVA, 9kVA, 15kVA, 20kVA, 30kVA. Weet u niet zeker welke past? Stuur uw uitrustingslijst naar de verkoopafdeling van Yibaling; zij helpen u de maat te bepalen.

Uitgangsspanningsbereik – Standaardmodellen hebben een invoer van 380 V en leveren een uitvoer van 0 V tot 430 V. Als u een hoger uitgangsvermogen nodig heeft (bijvoorbeeld 0 500 V of 0 600 V), zijn aangepaste versies beschikbaar.

Handmatig of gemotoriseerd? – De TSGC2 is handmatig: u draait aan het handwiel. Als u afstandsbediening of automatische aanpassing nodig heeft, zijn er op aanvraag motoraangedreven versies beschikbaar.

Frequentie – 50Hz/60Hz compatibel. Werkt ook voor exportapparatuur.

Installatieomgeving – Binneninstallatie, goed geventileerd, vrij van corrosieve gassen en zwaar stof.

Hoe is hetTSGC2 Driefasige contactspanningsregelaarAnders dan een automatische stabilisator?

Dit komt veel voor. Hier is het korte antwoord:

Automatische stabilisatoren (zoals TNS, SBW): Wanneer de ingangsspanning fluctueert, passen ze zichzelf aan - waardoor de uitgang automatisch stabiel blijft. Je hoeft niets te doen.

TSGC2 contactregelaar: Het maakt niet uit of de ingang fluctueert. Welke uitgangsspanning je ook wilt, je draait het handwiel naar die stand. Het doet wat u het zegt, niet wat het zelf beslist.

Eén "stabiliseert automatisch." Eén "handmatige aanpassing." Verschillende klussen, verschillende gereedschappen – geen vervangingen voor elkaar.

Laatste gedachten

De TSGC2 driefasige contactspanningsregelaar is geen hightech. Geen chips, geen schermen, geen internetverbinding.

Het is een handmatige draai, de spanning volgt het gereedschap - eenvoudig en direct.

Maar in laboratoria, op testbanken, in verouderde ruimtes, in reparatiewerkplaatsen – overal waar je door mensen gecontroleerde spanning nodig hebt, beginnend bij nul en langzaam oplopend – is dit nog steeds het meest eenvoudige en betrouwbare hulpmiddel voor de klus. Sommige banen hebben automatisering nodig. Voor sommige klussen is een handwiel nodig.
