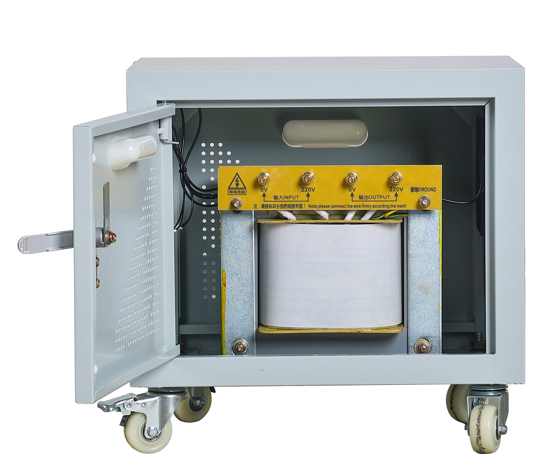

Wat is een DG-isolatietransformator en waarom is deze belangrijk?
Een DG-isolatietransformator is een eenfasige droge scheidingstransformator die is ontworpen om schone, geïsoleerde en veilige stroom te leveren voor gevoelige apparatuur, medische apparatuur, laboratoriuminstrumenten en industriële besturingssystemen.
De kernfunctie ervan is eenvoudig maar essentieel: het brengt elektrisch vermogen over van de primaire zijde naar de secundaire zijde zonder enige directe elektrische verbinding daartussen. Stroom beweegt door een magnetisch veld – niet door draden.
Waarom maakt dat uit?
Omdat directe elektrische verbindingen meer bevatten dan alleen stroom. Ze dragen ruis, spanningspieken, harmonischen en aardfouten met zich mee. Een standaard voeding geeft deze problemen rechtstreeks door aan uw apparatuur. Een scheidingstransformator blokkeert ze.
De DG-transformator bevindt zich tussen de netvoeding en de gevoelige belasting. Het isoleert de belasting van het elektriciteitsnet, filtert hoogfrequente ruis uit, verbreekt aardlussen en zorgt voor een schone, veilige en stabiele stroombron.
Kortom: uw apparatuur ziet alleen de stroom die hij nodig heeft, en niet de rommel op het elektriciteitsnet.
Hoe eenDG-isolatietransformatorWerken
Het principe is elektromagnetische inductie, maar het ontwerp is gebouwd voor isolatie.
Stap 1 — Invoer
De primaire wikkeling wordt aangesloten op de wisselstroomvoeding – doorgaans 220V of 110V enkelfasig.
Stap 2 — Magnetische koppeling
Er is geen directe elektrische verbinding tussen primair en secundair. Vermogen wordt overgedragen via een magnetisch veld in de kern.
Stap 3 — Uitvoer
De secundaire wikkeling produceert de uitgangsspanning - dezelfde als de ingangsspanning (1:1), of verhoogd/verlaagd indien vereist door de toepassing.
Stap 4 — Isolatie
Omdat er geen direct elektrisch pad is, is de belasting volledig geïsoleerd van het elektriciteitsnet. Dit blokkeert:
Common mode-ruis
Aardlussen
Lekstromen
Overspanningen en transiënten
Stap 5 — Elektrostatische afscherming (optioneel)
Voor toepassingen die een nog schoner vermogen vereisen, kan de DG worden gebouwd met een elektrostatische koperen afscherming tussen de primaire en secundaire wikkelingen, geaard om hoogfrequente ruis weg te leiden van de belasting.
Het resultaat: schone, geïsoleerde, veilige stroom voor gevoelige apparatuur.
Veel voorkomende soortenDG-isolatietransformatoren
DG-transformatoren zijn verkrijgbaar in verschillende configuraties voor verschillende toepassingen.
| Type | Typische beoordeling | Belangrijkste kenmerken | Beste voor |
| Standaard DG | 0,1 kVA – 30 kVA | 1:1 isolatie, metalen behuizing, klemmenblokaansluiting | Algemene industriële, laboratorium- en commerciële toepassingen |
| DG van medische kwaliteit | 0,5 kVA – 10 kVA | Ultralage lekkage (<0,1 mA), versterkte isolatie, medische veiligheidscertificering | Patiëntgerelateerde medische apparatuur, operatiekamers, ICU's |
| Audiokwaliteit DG | 0,1 kVA – 5 kVA | Extra afscherming, lage mechanische brom, gebalanceerde uitgang | Professionele audio, opnamestudio's, omroepsystemen |
| Instrumentkwaliteit DG | 0,5 kVA – 5 kVA | Lage lekkage, strakke regeling, <10pF koppelingscapaciteit | Laboratoriuminstrumenten, meetapparatuur, kalibratiesystemen |
| Aangepaste DG | Door gebruiker gedefinieerd | Specifieke spanningsverhoudingen, meerdere secundaire wikkelingen, speciale behuizingen | OEM-apparatuur, gespecialiseerde toepassingen, retrofits |
De standaard 1:1 isolatie-DG is de meest gebruikelijke configuratie voor isolatie voor algemene doeleinden.
WaaromDG-isolatietransformatorenMaterie
Omdat ‘schone energie’ geen luxe is – het is een vereiste voor gevoelige apparatuur.
Dit is wat een DG-isolatietransformator levert die gewone transformatoren niet kunnen:
1. Elektrische veiligheid
De isolatiebarrière tussen primair en secundair betekent dat een fout aan de primaire zijde – een stroomstoot, een aardlek, een blikseminslag – de belasting niet kan bereiken. Gebruikers die secundaire circuits aanraken, worden niet blootgesteld aan primaire spanningen.
2. Ruisonderdrukking
Hoogfrequente ruis van VFD's, schakelende voedingen en andere bronnen wordt geblokkeerd door de isolatiebarrière. Optionele elektrostatische afscherming vermindert die ruis met 60–100 dB, waardoor gevoelige elektronica schone stroom krijgt.
3. Eliminatie van aardlussen
Wanneer meerdere apparaten een gemeenschappelijke aarding delen, kunnen circulatiestromen brom, drift en fouten veroorzaken. De DG-transformator zorgt voor een geïsoleerde aardreferentie, waardoor aardlussen worden doorbroken en de ruis bij de bron wordt gestopt.
4. Lekstroomreductie
In medische omgevingen kunnen zelfs kleine lekstromen gevaarlijk zijn. Transformatoren van medische kwaliteit van DG zijn gebouwd met een ultralage koppelcapaciteit, waardoor de lekstroom onder de 0,1 mA blijft - veilig voor op de patiënt aangesloten apparatuur.
5. Bescherming van apparatuur
Isolatie blokkeert de spanningspieken, pieken en transiënten die anders voortijdige storingen in gevoelige elektronica veroorzaken. Een DG-transformator is vaak de eerste verdedigingslinie voor dure instrumenten en bedieningselementen.
6. Naleving van regelgeving
Veel medische, laboratorium- en industriële veiligheidsnormen vereisen isolatie voor bepaalde apparatuurklassen. Een goed gespecificeerde DG-transformator voldoet aan deze eisen.
Het juiste kiezenDG-isolatietransformator
Het selecteren van een DG-transformator vereist aandacht voor meer dan alleen spanning en kVA.
Stap 1 — Bepaal de belasting
Maak een lijst van alle apparatuur die op de transformator wordt aangesloten. Voeg hun vermogens toe in VA of watt.
Formule: Totale VA = Som van individuele ladingen × 1,2 (veiligheidsmarge)
Stap 2 — Geef de ingangs-/uitgangsspanning op
| Sollicitatie | Typische spanningsverhouding |
| Standaard isolatie | 220V/220V (1:1) |
| Neem een stapje terug voor 110V-apparatuur | 220V/110V |
| Kies voor 220V-apparatuur | 110V/220V |
| Medische apparatuur | 220V/220V (lage lekkage) |
Stap 3 — Beslis over elektrostatische afscherming
| Situatie | Aanbeveling |
| Algemeen industrieel of laboratoriumgebruik | Standaard (geen schild nodig) |
| Apparatuur met digitale/analoge signalen | Elektrostatische afscherming aanbevolen |
| Medische apparatuur of audiosystemen | Schild vereist |
| Sollicitatie | Maximale lekstroom |
| Algemeen industrieel | <2mA |
| Laboratorium instrumenten | <0,5mA |
| Medische apparatuur (patiënt aangesloten) | <0,1 mA |
Stap 5 — Kies het behuizingstype
Open frame — Monteer in een bestaand paneel
Gesloten (IP20) — Standaard metalen behuizing
IP54 — Stofdicht en spatwaterdicht (voor industriële omgevingen)
Stap 6 — Controleer de isolatieklasse
Voor toepassingen met continu gebruik dient u isolatieklasse F (155°C) of klasse H (180°C) te specificeren.
Stap 7 — Vraag om testrapporten
Een gerenommeerde leverancier moet het volgende verstrekken:
Isolatieweerstandstest (≥100MΩ bij 500V DC)
Diëlektrische weerstandstest (≥2000V AC gedurende 1 minuut)
Geen lastverliesmeting
Lekstroommeting (voor medische units)
Spanningsregelingstest
Laatste gedachten
De DG-scheidingstransformator is niet het duurste onderdeel in een voedingssysteem. Maar het is misschien wel de belangrijkste voor het beschermen van gevoelige apparatuur.
Het werkt stil op de achtergrond en doet één ding goed: de slechte stroom buiten en de goede stroom binnen houden. Geen verlichting, geen beeldschermen, geen software-updates. Gewoon schone, betrouwbare isolatie, jaar na jaar.
Als u gevoelige elektronica gebruikt, op patiënten aangesloten apparaten beschermt of mysterieuze apparatuurproblemen oplost (aardlussen, ruis, drift) is de DG-transformator een van de meest effectieve oplossingen die u kunt installeren.
Schone energie is niet optioneel voor gevoelige apparatuur. Het is de basis voor een betrouwbare werking.
