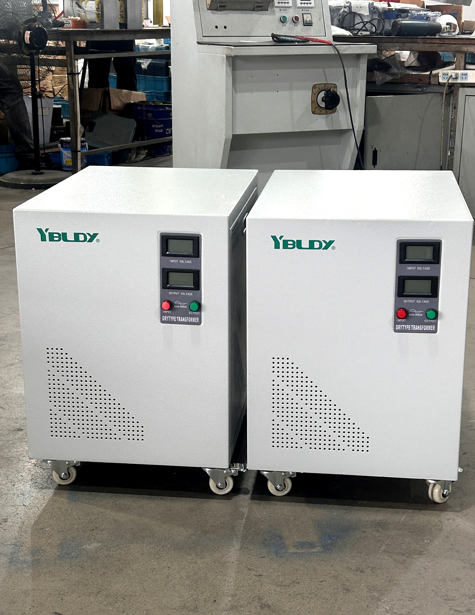

Wat is een SG-stroomtransformator en waarom heb je er een nodig?

EenSG-voedingstransformatoris een driefasige scheidingstransformator van het droge type - een apparaat dat de spanning verhoogt of verlaagt, uw apparatuur isoleert van het elektriciteitsnet en onderweg de stroom opruimt.

Klinkt technisch. Maar dit is wat het eigenlijk betekent: als u ooit een apparaat uit het buitenland heeft gekocht en ontdekt dat het op 220 V werkt terwijl uw winkel 380 V heeft, kent u het probleem al. De SG-transformator is de oplossing.

Deze bevindt zich tussen uw netvoeding en uw apparatuur. Het zet de spanning om naar wat uw machine daadwerkelijk nodig heeft, en voorkomt dat spanningspieken, harmonischen en grondgeluid uw dure apparatuur bereiken.

In gewone taal: het zorgt ervoor dat buitenlandse apparatuur zich thuis voelt op uw elektriciteitsnet.

Hoe het werkt

Het principe is eenvoudig: elektromagnetische inductie. Primaire en secundaire wikkelingen, geen directe elektrische verbinding, krachtoverdracht via een magnetisch veld.

Maar de SG-transformator heeft een paar ontwerpdetails die hem beter geschikt maken voor industriële omstandigheden in de echte wereld:

De kern is gemaakt van koudgewalste siliciumstaalplaten, gestapeld in een getrapte opstelling. Dit vermindert het energieverlies en zorgt ervoor dat de transformator koel blijft.

De wikkelingen zijn gemaakt van zeer zuiver koper, met klasse H-isolatie (temperatuurbestendigheid 180 °C). Dat betekent dat hij continu zware lasten aankan zonder zelf te koken.

De constructie is van het droge type: geen olie, geen lekkages, geen brandgevaar. U kunt hem binnenshuis installeren, in schakelkasten of direct naast de apparatuur die hij van stroom voorziet.

Optionele extra's zijn onder meer elektrostatische afscherming (minder elektrische ruis), geforceerde luchtkoeling (voor een hoger vermogen) en beschermende behuizingen (voor stoffige of vochtige omgevingen).

Het resultaat: een transformator die stil draait, weinig energie verspilt en weinig onderhoud nodig heeft.

Algemene beoordelingen en configuraties

SG-transformatoren zijn verkrijgbaar van 300VA tot 3000kVA. Dat omvat alles, van een klein bedieningspaneel tot een hele fabrieksvloer.

Typische spanningscombinaties:

De transformator kan ook worden gebouwd met meerdere aftakkingen aan de primaire zijde, zodat u zich kunt aanpassen aan lijnspanningsvariaties zonder de hele eenheid te hoeven verwisselen. Ingangs- en uitgangsspanningen, verbindingsgroep (Dyn11, Yyn0, enz.) en of er een behuizing bij wordt geleverd: het kan allemaal worden aangepast aan uw specifieke opstelling.

WaaromSG-stroomtransformatorenZijn de investering waard

1. Spanningsconversie zonder compromissen

Dit is het voor de hand liggende. De SG-transformator neemt de spanning die u heeft en verandert deze in de spanning die uw apparatuur nodig heeft. Geen compromissen, geen oplossingen.

2. Elektrische isolatie

Omdat de primaire en secundaire wikkelingen volledig gescheiden zijn, blokkeert de transformator dat spanningspieken, harmonischen en aardfouten uw apparatuur bereiken. Het gaat hier niet alleen om bescherming, het gaat erom dat uw apparatuur langer meegaat.

3. Ruisonderdrukking

Industriële omgevingen zijn vol elektrische ruis: VFD's, contactors, schakelende voedingen, allemaal pompafval dat weer op de lijn terechtkomt. De SG-transformator filtert veel van die ruis weg voordat deze de gevoelige elektronica bereikt.

4. Geen olie, geen lekkage, geen brandgevaar

Het droge ontwerp betekent dat u geen olie hoeft te testen, geen olie hoeft bij te vullen en dat er geen olie over uw fabrieksvloer lekt. U kunt hem binnenshuis, in schakelkasten of waar dan ook installeren waar olie een probleem zou zijn.

5. Lange levensduur

Omdat er geen bewegende delen zijn en er minimaal onderhoud is, kan een goed gebouwde SG-transformator gemakkelijk langer meegaan dan de apparatuur die hij van stroom voorziet. De klasse H-isolatie is bestand tegen 180°C en gaat dus niet kapot onder normale bedrijfsomstandigheden.

6. Aanpasbaar

Een specifieke spanning nodig? Wilt u een andere verbindingsgroep? Een IP54-behuizing nodig voor een stoffige omgeving? De SG-transformator kan geheel naar uw wensen worden gebouwd.

WaarSG-stroomtransformatorenWorden gebruikt

De SG-serie verschijnt op veel plaatsen – niet alleen in fabrieken:

De SG-transformator is niet het meest flitsende onderdeel in een van deze systemen. Maar probeer ze zonder te gebruiken, en je zult het vrij snel weten.

Hoe u de juiste kiest

Stap 1 — Bereken uw lading

Tel het stroomverbruik op van alles wat de transformator zal voeden. Neem de opstartstromen voor motoren en compressoren op: ze kunnen drie tot vijf keer hun bedrijfsstroom verbruiken. Hanteer een veiligheidsmarge van 20-30% voor toekomstige uitbreiding.

SG-standaardwaarden beginnen bij 300VA en gaan vanaf daar omhoog.

Stap 2 — Controleer uw spanningen

Stap 3 — Denk aan het milieu

Stap 4 — Beslis over extra's

Elektrostatische afscherming: de moeite waard om toe te voegen als u VFD's of gevoelige elektronica in de buurt heeft.

Kranen — handig als uw voedingsspanning de neiging heeft om te schommelen.

Behuizing — beschermt tegen stof, vocht en onbedoeld contact.

Een paar dingen om in gedachten te houden

Het is geen spanningsstabilisator. De SG-transformator verandert de spanning, maar regelt deze niet. Als uw ingangsspanning op en neer schommelt, zwaait de uitgang mee. Voor onstabiele roosters kunt u deze combineren met een stabilisator.

Het is geen UPS. Als de stroom uitvalt, gaat ook de transformator uit. Er zitten geen batterijen in.

Het is gebouwd om lang mee te gaan. Omdat er geen bewegende delen zijn, is de SG-transformator ontworpen voor tientallen jaren ononderbroken gebruik. Het olievrije ontwerp betekent minimaal onderhoud: houd hem gewoon schoon en controleer af en toe de aansluitingen.

Laatste gedachten

De SG-stroomtransformator is niet luxueus. Er is geen touchscreen of draadloze verbinding aanwezig. Het haalt geen krantenkoppen en wint geen designprijzen.

Maar het doet iets essentieels: het zorgt ervoor dat uw apparatuur op uw stroom werkt.

Als u geïmporteerde machines gebruikt, staat de SG-transformator tussen deze machines en het lokale elektriciteitsnet. Het zet de spanning om, ruimt de ruis op en isoleert de belasting van de spanningspieken die anders de levensduur ervan zouden verkorten.

Het is niet de ster van de show. Het is het podium dat de show mogelijk maakt.
