Wat is een S11-distributietransformator en waarom is deze belangrijk?

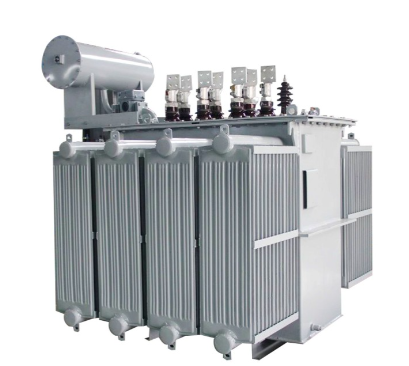

Een S11-distributietransformator is een driefasige, in olie ondergedompelde distributietransformator die is ontworpen om de middenspanningsstroom (doorgaans 10 kV of 6 kV) terug te brengen naar de laagspanningsniveaus die worden gebruikt door fabrieken, gebouwen en gemeenschappen. Verkrijgbaar in zowel volledig afgedichte als conservatortanktypes, het is een directe upgrade van de oudere S9-serie, die lagere verliezen en een betere bedrijfseconomie oplevert.

Wat maakt de S11 anders dan eerdere modellen?

Vergeleken met de S9-serie vermindert de S11 het nullastverlies met ongeveer 30% en de nullaststroom met 50%-70%. Dat is geen kleine verbetering; het is een aanzienlijk verschil in bedrijfskosten, dag na dag, jaar na jaar.

Waarom maakt dat uit?

Omdat transformatoren niet slapen. Ze draaien 24/7, 365 dagen per jaar. Een transformator die bij inactiviteit minder stroom verspilt, bespaart elke dag geld. Over een levensduur van twintig tot dertig jaar lopen deze besparingen op tot een substantieel bedrag.

Kortom: de S11 levert de betrouwbaarheid van een olie-ondergedompelde transformator met een aanzienlijk beter rendement dan de modellen die hij verving.

Hoe eenS11 DistributietransformatorWerken

Het werkingsprincipe is elektromagnetische inductie – hetzelfde als elke transformator – maar de S11 heeft verschillende ontwerpverbeteringen die de efficiëntie en betrouwbaarheid vergroten.

Stap 1 – De kern

De kern is gemaakt van koudgewalst, korrelgericht siliciumstaal van hoge kwaliteit, geassembleerd met een 45° volledig verstekvormige overlapverbindingsstructuur. Dit ontwerp minimaliseert magnetische weerstand en wervelstroomverliezen. Sommige modellen gebruiken een gewikkelde kern die is geconstrueerd met gespecialiseerde apparatuur, waardoor een gesloten magnetisch circuit zonder stootvoegen ontstaat, waardoor verliezen en geluid verder worden verminderd.

Stap 2 – De wikkelingen

De transformator maakt gebruik van koperen wikkelingen met verbeterde isolatie en actieve deelmaterialen. De ondersteuningsstructuur van de spoel is ontworpen voor hoge stabiliteit, waardoor de operationele betrouwbaarheid wordt verbeterd.

Stap 3 – De afgesloten tank

In plaats van een traditionele conservatortank gebruiken veel S11-modellen een gegolfde olietank met een volledig afgedichte constructie. De ribbels zetten uit en krimpen bij veranderingen in de olietemperatuur, waardoor automatisch de volumevariatie wordt gecompenseerd. Dit betekent dat de olie permanent is afgesloten van lucht, waardoor het binnendringen van vocht wordt voorkomen en de oxidatie van de olie wordt vertraagd.

Stap 4 – Koeling

De koeling is ONAN – Oil Natural Air Natural. Geen ventilatoren, geen pompen, geen extra bewegende delen. De transformator vertrouwt op natuurlijke convectie door de gegolfde tankwanden om de warmte af te voeren.

Het resultaat: een transformator die efficiënt werkt, dicht blijft en minimaal onderhoud vergt.

Veelvoorkomende typen en classificaties van S11-transformatoren

De S11-serie is verkrijgbaar in een breed capaciteitsbereik, doorgaans van 10 kVA tot 2500 kVA.

WaaromS11 DistributietransformatorenMaterie

Want een transformator die minder stroom verspilt en langer meegaat, is een transformator die geld bespaart.

Dit is wat de S11 tot een solide keuze maakt voor distributienetwerken:

1. Verminderd verlies zonder belasting

De getrapte kern en het hoogwaardige siliciumstaal verminderen het nullastverlies met ongeveer 30% in vergelijking met de S9-serie. Voor een transformator die 24/7 draait, is dat een reële en meetbare besparing.

2. Verminderde nullaststroom

De nullaststroom wordt met 50%–70% verminderd, waardoor de arbeidsfactor wordt verbeterd en de stroomopwaartse verliezen worden verminderd.

3. Volledig afgedichte constructie

De gegolfde tank is volledig afgedicht: geen ontluchting, geen conservator. Olie komt niet in contact met lucht, wat betekent dat isolatieolie langzamer veroudert, waardoor de diëlektrische sterkte gedurende de levensduur van de transformator behouden blijft.

4. Minder geluid

Het geluidsniveau is met 5-10 dB verminderd vergeleken met eerdere ontwerpen, waardoor de S11 beter geschikt is voor installatie in de buurt van woonwijken.

5. Lange levensduur

Omdat de olie is afgesloten van lucht en vocht, wordt het isolatiesysteem van de transformator langzamer afgebroken. De S11 is ontworpen voor 20 tot 30 jaar dienst met minimaal onderhoud.

6. Weinig onderhoud

Geen oliemonsterneming, geen bijvullen, geen conservatoronderhoud. Dankzij het volledig afgedichte ontwerp is routineonderhoud grotendeels beperkt tot externe reiniging en periodieke inspectie.

7. Breed toepassingsbereik

S11-transformatoren zijn geschikt voor fabrieken, mijnen, petrochemische fabrieken, industriële en agrarische distributie, en stroom- en verlichtingstoepassingen.

Het kiezen van de juiste S11-transformator

Als u een S11-transformator selecteert, moet u de capaciteit, spanning en omgevingsomstandigheden afstemmen op uw toepassing.

Stap 1 — Bepaal uw lading

Tel het stroomverbruik op van alle apparatuur die wordt aangesloten. Pas een veiligheidsmarge toe – doorgaans 20-30% voor toekomstige uitbreiding.

S11 standaardwaarden: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA.

Stap 2 — Specificeer de primaire en secundaire spanningen

Stap 3 — Kies verbindingsgroep

Dyn11 — aanbevolen voor de meeste toepassingen. De delta-hoogspanningsverbinding biedt een pad voor harmonische stromen en verbetert de kortsluitcapaciteit.

Yyn0 — eenvoudiger, maar minder geschikt voor onevenwichtige belastingen.

Stap 4 — Controleer de installatieomgeving

Stap 5 — Overweeg het tanktype

Volledig afgedicht (gegolfde tank) — aanbevolen voor de meeste toepassingen. Geen olie-luchtcontact, langzamere olieveroudering, minimaal onderhoud.

Conservatortank - traditioneel ontwerp met olieconservator en ontluchter. Vereist periodieke oliepeilcontroles en onderhoud.

Stap 6 — Bevestig beschermingsaccessoires

Voor kritische toepassingen kunt u het volgende overwegen:

Gasrelais en overdrukapparaat (voor grotere eenheden)

Temperatuurmonitor met externe alarmcontacten

Buchholz-relais voor foutdetectie

Laatste gedachten

De S11 olie-ondergedompelde distributietransformator vertegenwoordigt een aanzienlijke efficiëntieverbetering ten opzichte van eerdere S9- en S10-modellen. Doordat het belastingsverlies met ongeveer 30% is verminderd en de nullaststroom met 50%-70% is verminderd, levert het lagere bedrijfskosten en een betere betrouwbaarheid op dan de modellen die het heeft vervangen.

Wat de S11 bijzonder praktisch maakt, is de volledig afgedichte constructie. Door de olie te isoleren van lucht en vocht, vertraagt ​​het afgedichte tankontwerp de veroudering van de olie, verlengt de levensduur van de isolatie en elimineert routinematig onderhoud vrijwel. Voor buiteninstallaties op afgelegen locaties is dit een aanzienlijk voordeel.

De S11 is niet de nieuwste transformator op de markt. Het is qua efficiëntie achterhaald door S13, S20 en nieuwere ontwerpen. Maar het blijft een bewezen, betrouwbaar en kosteneffectief werkpaard voor miljoenen installaties wereldwijd.

Voor projecten waarbij budget en betrouwbaarheid beide belangrijk zijn – het upgraden van een oudere transformator, het vervangen van een defecte eenheid of het bouwen van een nieuw distributienetwerk met realistische kostenbeperkingen – is de S11 nog steeds een solide, verstandige keuze.

Het heeft niet de laagste verliezen van welke transformator dan ook ooit gemaakt. Maar het heeft aanzienlijk lagere verliezen dan de S9 die het verving – en dat verschil blijkt uit de elektriciteitsrekening, maand na maand, jaar na jaar.
