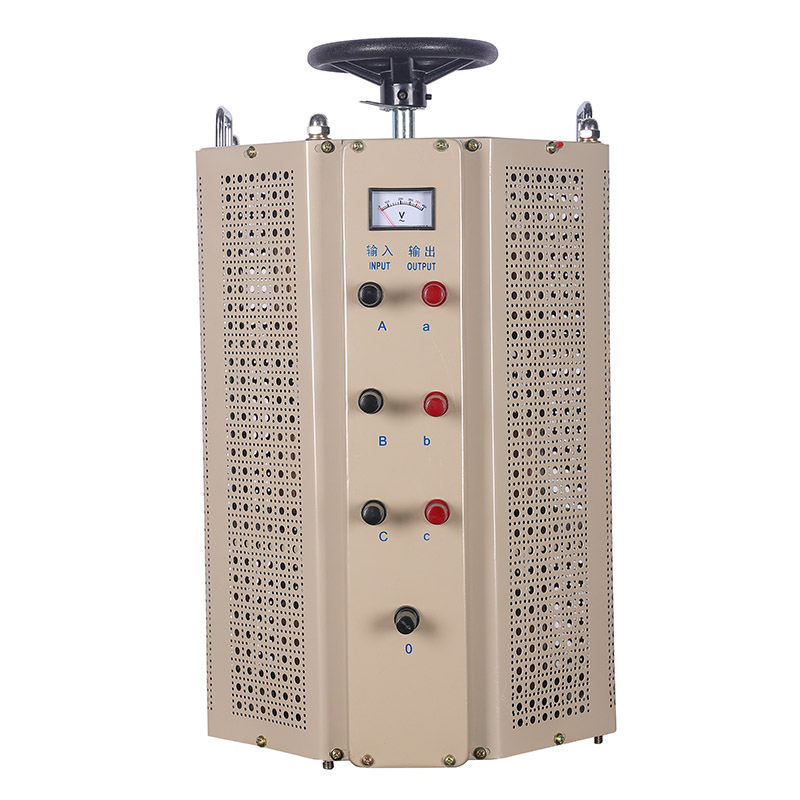

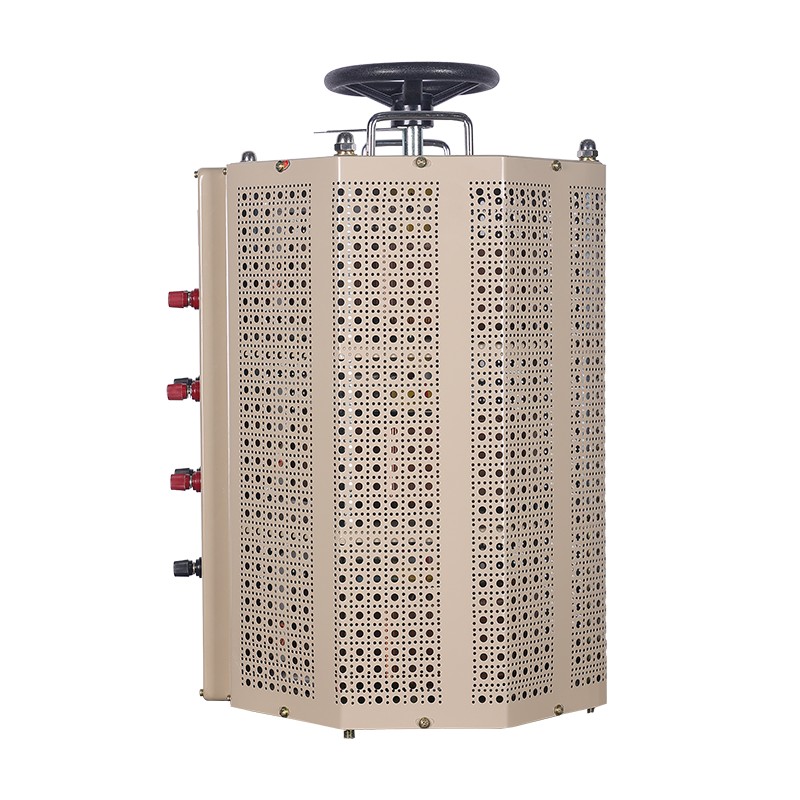

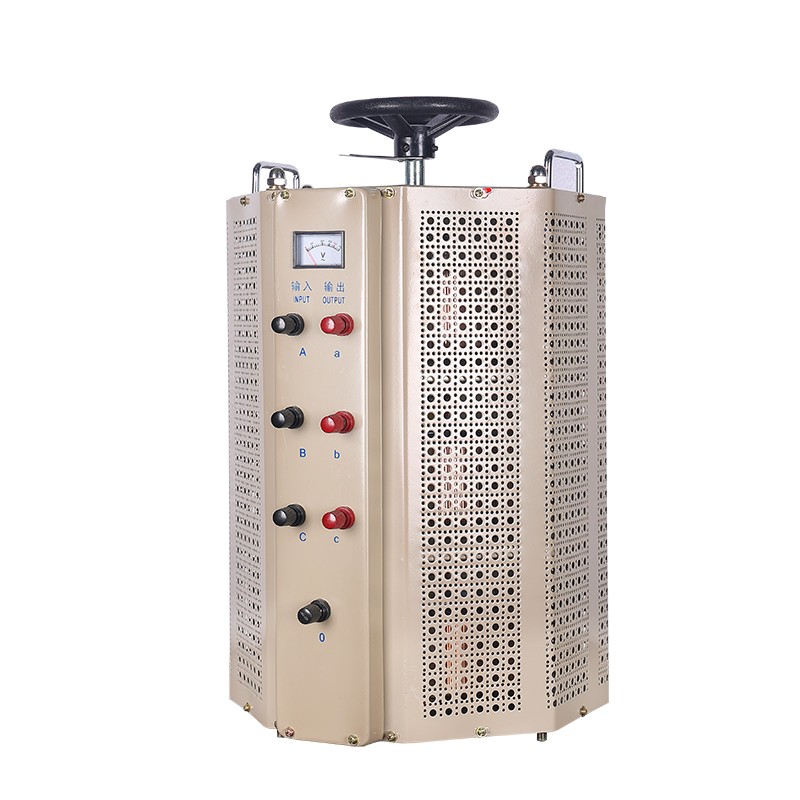

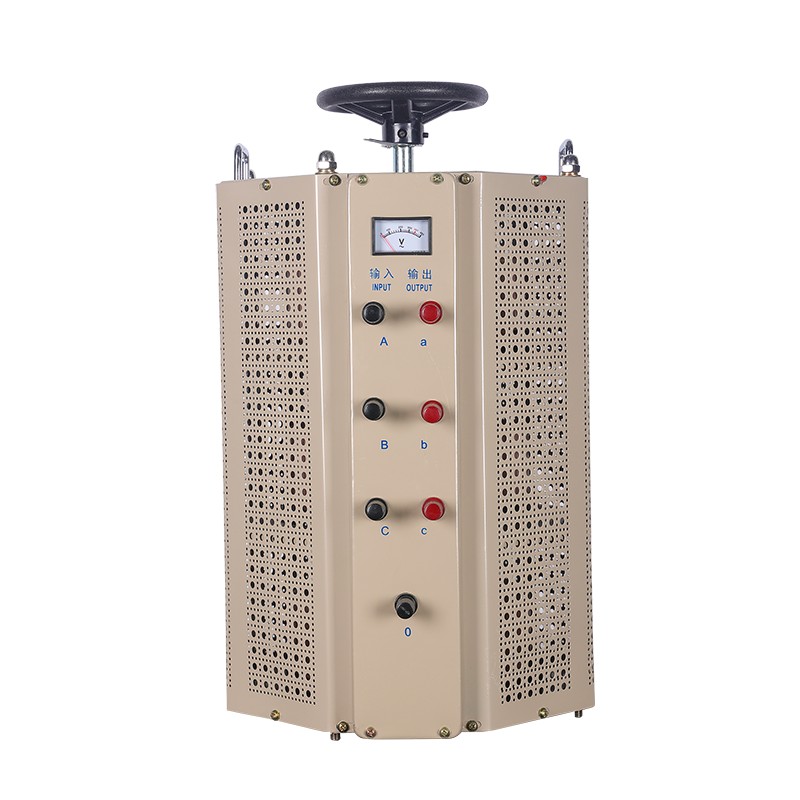

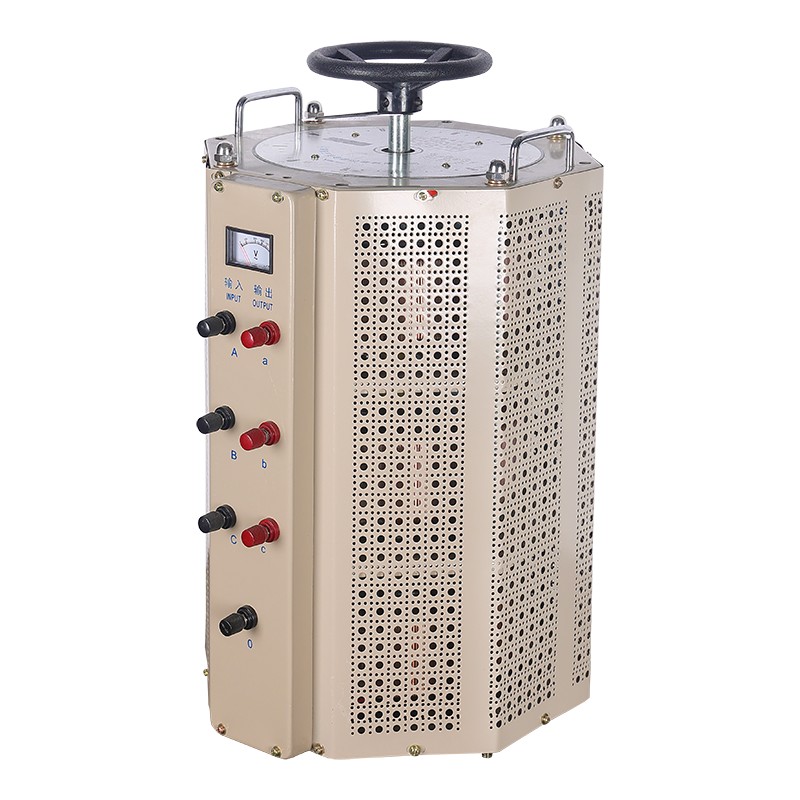

TSGC2 Contactspanningsregelaar

Als professionele fabrikant en leverancier is de TSGC2-spanningsregelaar van het contacttype van Yibaling een zelfgekoppelde spanningsregulerende transformator, met golfvormvervormingsvrij, klein formaat, lichtgewicht, hoog rendement, eenvoudige bediening en betrouwbaarheid op lange termijn.
Het kan op grote schaal worden toegepast in industrieën zoals chemische technologie, metallurgie, instrumentatie, mechanische en elektrische productie, productie in de lichte industrie en wetenschappelijke experimenten om doeleinden te bereiken zoals hoogspanning, temperatuurregeling, snelheidsregeling, lichtregeling en vermogensregeling. En het is een ideale AC-spanningsregulerende voeding.

Kernmateriaal

De kernmateriaalcombinatie van de TSGC2-contactregelaar - speciale grafietborstels, fijngeslepen en gecoate koperen ringen en koudgewalste platen van siliciumstaal - vormt de drie fysieke pijlers van de klassieke architectuur voor handmatige spanningsregeling. De selectie van elk materiaal komt rechtstreeks overeen met de realisatie van een sleutelprestatie.

1. De basis van het magnetische circuit: koudgewalste kern van siliciumstaalplaat

Dit is geen gewone siliciumstaalplaat; het is een hoogwaardige koudgewalste georiënteerde siliciumstaalplaat met een duidelijke verlieswaarde (W/kg) en hoge magnetische permeabiliteit (zoals de 30Q130-serie). Het wordt in een ringvorm gestanst en vervolgens op een getrapte manier gestapeld om een ​​efficiënt gesloten magnetisch circuit met lage magnetische weerstand en laag wervelstroomverlies te vormen. Dit zorgt ervoor dat tijdens het regelproces het nullastverlies en de verwarming van de kern zelf op een laag niveau worden geregeld, waardoor een zeer efficiënte en stille energieconversiebasis voor het hele apparaat ontstaat.

2. De geleidende en glijdende kern: fijngeslepen en gecoate koperen ring en speciale grafietborstels

Dit is het belangrijkste wrijvingspaar voor het bereiken van een soepele, stabiele en verliesarme spanningsregeling.
Koperen ring: Het blootliggende deel van de wikkeling als glijrail, niet zomaar gepolijst. Het moet nauwkeurig worden gedraaid en gepolijst om een ​​spiegelachtige oppervlakteafwerking te verkrijgen (Ra-waarde gewoonlijk ≤ 0,8 μm), en vervolgens een verzilvering of een dikke tinbehandeling ondergaan. De coating vermindert niet alleen de contactweerstand en remt oxidatie, maar ook de zachte aard ervan past beter bij de borstel, waardoor een vrijwel traploze spanningsregeling met lage vonk wordt bereikt.
Speciale grafietborstels: Dit is geen gewone koolborstel, maar een composiet metaalgrafietmateriaal met zeer zuiver grafiet als basis en geïmpregneerd koperpoeder of zilverpoeder. Deze formule zorgt voor een uitstekende zelfsmering (vermindert wrijving en slijtage), hoge geleidbaarheid (verlaagt de contactdrukval en warmteverlies) en stabiele wrijvingscoëfficiënt. De hardheid en elasticiteit zijn speciaal ontworpen om de contactdruk te garanderen en tegelijkertijd krassen op de koperen ring te voorkomen.

3. De synergie van structuur, geleiders en isolatie

Kronkelende geleider: Gebruik elektrolytisch kopergeëmailleerde draad met een zuiverheid van ≥ 99,95% om een ​​lage weerstand en een hoog stroomvoerend vermogen te garanderen.
Mechanische ondersteuning: Gebruik Q235 koudgewalste staalplaat met een dikte van ≥ 1,5 mm, gevouwen en gelast in een frame, voor stabiele mechanische ondersteuning en wikkelpositionering.
Isolatie systeem: Gebruik polyesterfilm (PET), maïskolfpapier of DMD-isolatiepapier voor betrouwbare isolatie tussen de wikkelingslagen en de aarde, met isolatiekwaliteiten van doorgaans B-niveau (130°C) of hoger om de elektrische veiligheid te garanderen. Samenvattend integreert het klassieke ontwerp van de TSGC2-contactregelaar in wezen een efficiënt magnetisch circuit (siliciumstaalplaat), een ideaal glijcontact (gecoate koperen ring + composietgrafietborstel) en een betrouwbare isolatiestructuur door nauwkeurige verwerking. Deze materiaalcombinatie zorgt voor een uitstekende balans tussen kosten, betrouwbaarheid en prestaties, waardoor het een duurzame oplossing is in laboratoria, industriële controle en situaties waarbij handmatige fijne spanningsregeling vereist is. De soepelheid van het gevoel van de spanningsregeling, de uitgangsstabiliteit en de levensduur worden rechtstreeks bepaald door de kwaliteit en verwerkingsnauwkeurigheid van de kernmaterialen en hun verwerking.

De functie van de TSGC2 contactspanningsregelaar

De TSGC2 contact-type spanningsregelaar is een handmatig spanningsregelapparaat gebaseerd op pure elektromagnetische en mechanische principes. Dekernfunctieis het leveren van een continue, soepele, lineair verstelbare en intuïtief regelbare wisselstroomvoeding.

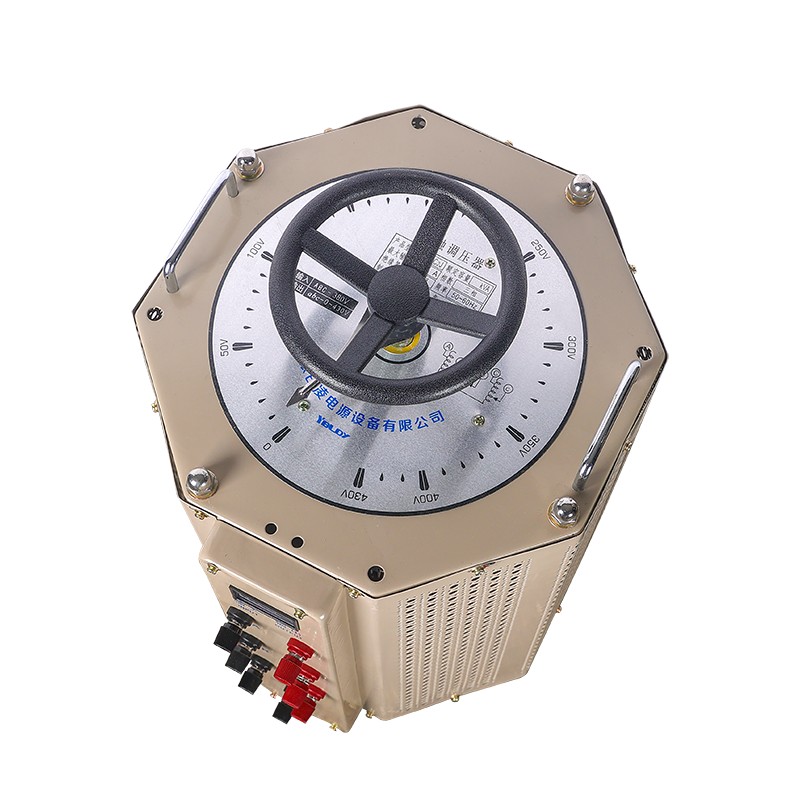

Door het handwiel te draaien om de speciale grafietborstels over de fijngeslepen en geplateerde ringvormige koperen wikkeling te laten glijden, kan deze spanningsregelaar een traploze spanningsregeling bereiken van 0V tot de nominale waarde (zoals 0-250V of 0-430V), en een intuïtieve indicatie geven via de coaxiaal gekoppelde mechanische schaalknop, waardoor de operator fijne spanningsaanpassingen kan maken.
Door de puur fysiek geleidende structuur (koperwikkeling + borstels) heeft het een sterke onmiddellijke overbelastingscapaciteit en kan het zuivere en vervormingsvrije sinusgolven produceren.
Detypische toepassingvan de TSGC2 contact-type spanningsregelaar is een handmatig instelbare voeding in laboratoria, werkplaatsen of productielijnen, gebruikt voor het debuggen van apparatuur, belastingtesten, gefaseerd starten van motoren of onderwijsdemonstraties.
Er moet echter duidelijk worden vermeld dat dit product geen automatische spanningsstabilisator is - wanneer de ingangsspanning of belasting verandert, zal de uitgangsspanning fluctueren en is handmatige tussenkomst nodig om opnieuw af te stellen.
Tegelijkertijd heeft de contactspanningsregelaar TSGC2 meestal geen elektronische beveiligingsfuncties en is de borstel een slijtageonderdeel dat regelmatig onderhoud vereist.
Daarom is de essentie van de TSGC2 contact-type spanningsregelaar een betrouwbaar, duurzaam en kosteneffectief handmatig spanningsinstellingsinstrument, geschikt voor situaties waarin handmatige nauwkeurige regeling van de spanning vereist is of waar schokbelastingen worden doorstaan, in plaats van te worden gebruikt in systemen die automatische spanningsstabilisatie vereisen.
