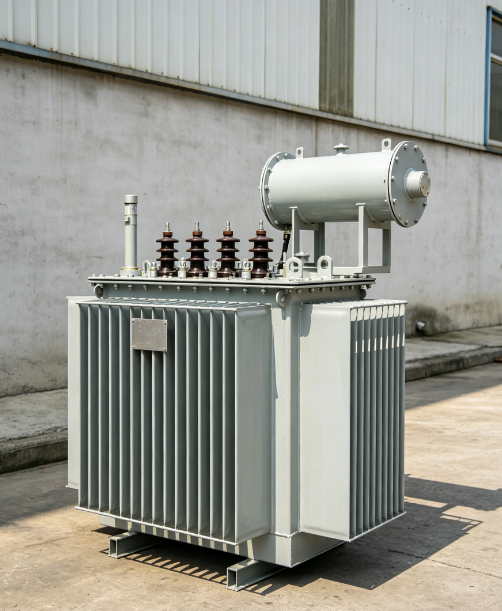

Wat is een S13 olieondergedompelde distributietransformator?

Een S13-transformator is een driefasige, in olie ondergedompelde distributietransformator, die gewoonlijk wordt gebruikt in 10 kV/0,4 kV-distributiesystemen. De kernfunctie ervan is eenvoudig: het terugbrengen van hoogspanningselektriciteit naar laagspanningselektriciteit voor gebruik in fabrieken, woongemeenschappen en winkelcentra.

Het verschilt echter van eerdere S11- en S9-modellen: het is energiezuiniger.

Deze ‘energie-efficiëntie’ is niet afhankelijk van een ‘ecomodus’, maar van fysieke ontwerpverbeteringen:

De ijzeren kern maakt gebruik van hoogwaardige koudgewalste georiënteerde siliciumstaalplaten.

Maakt gebruik van een volledig verstek-stapelproces voor een soepeler magnetisch circuit.

Het nullastverlies is gemiddeld 20-30% lager dan dat van S11-olie-ondergedompelde distributietransformatoren.

Kortom, wanneer de S13 24 uur per dag onder stroom staat, verbruikt hij op zichzelf veel minder stroom.

Waarom isde S13 olieondergedompelde distributietransformatoreen "winst uit spaargeld"?

Transformatorverliezen vallen in twee hoofdcategorieën:

Nullastverlies (kernverlies): treedt op zolang de transformator bekrachtigd is, ongeacht de belasting, omdat de ijzeren kern stroom verbruikt. Dit zijn ‘vaste kosten’.

Belastingsverlies (koperverlies): gegenereerd door warmte wanneer stroom onder belasting door de wikkelingen gaat. De verliezen nemen toe bij zwaardere belastingen.

De S13 optimaliseert beide soorten verliezen.

Voorbeeld

Voor een 500 kVA-transformator:

S11 olie-ondergedompelde distributietransformator: ~960W nullastverlies

S13 olie-ondergedompelde distributietransformator: ~680W nullastverlies

Verschil: 280W

Dit lijkt misschien verwaarloosbaar, maar laten we berekenen: 280W × 24 uur × 365 dagen = Ongeveer 2.452,8 kWh per jaar

Bij een industriële elektriciteitsprijs van 0,8 yuan/kWh bespaart dit jaarlijks bijna 1.962,24 yuan. Met een levensduur van 20-30 jaar voor een transformator lopen de besparingen flink op.

Het gaat niet alleen om een ​​‘kleine besparing’; het is voldoende om een ​​kleine transformator gedurende zijn hele levensduur te financieren.

Waar isde S13 olieondergedompelde distributietransformatorGeschikt voor gebruik?

Technische kenmerken: Geen fancy technologie, gewoon solide prestaties

De S13 olie-ondergedompelde distributietransformator is geen "geavanceerd" product. De voordelen komen voort uit betere materialen en solide afwerking:

IJzeren kern – Koudgewalst georiënteerd siliciumstaal met hoge permeabiliteit, gestapeld met volledig verstekoverlapverbindingen. Lage magnetische weerstand, lage wervelstroomverliezen.

Wikkelingen – Standaard puur koper (of zeer zuiver aluminium indien gewenst). Laagisolatie wordt zorgvuldig uitgevoerd - geen kortere weg.

Isolatieolie – Transformatorolie van goede kwaliteit. Voordat het de fabriek verlaat, testen we het op diëlektrische sterkte, vochtgehalte en diëlektrisch verlies.

Tank – Gegolfde of vinnenradiatoren, volledig afgedicht en gelast. Lekbestendig en corrosiebestendig.

Optionele volledig afgedichte structuur – Sluit de olie af van de lucht. Vertraagt ​​veroudering, vermindert onderhoud.

Dit is geen "goed genoeg" product. Het is ontworpen om jarenlang onafgebroken te functioneren.

Belangrijke zaken waarmee u rekening moet houden bij het selecteren van een

Capaciteit (kVA) – Tel al uw belastingsvermogen bij elkaar op en laat een veiligheidsmarge van 30-50%. Knip het niet te strak.

Koper versus aluminium – Koper kost meer. Aluminium kost minder. Als uw apparatuur dag en nacht draait, kies dan voor koper.

Volledig afgedicht versus Conservator Tank: Volledig afgedicht voor onderhoudsvrij gebruik buitenshuis, zonder toezicht; Conservatortanks maken observatie van het oliepeil mogelijk voor regelmatige inspecties.

Energie-efficiëntieklasse: De S13 voldoet aan de huidige mainstream energie-efficiëntie van klasse 1 volgens nieuwe nationale normen. Voor nog lagere verliezen kunt u S20-transformatoren of transformatoren van amorfe legeringen overwegen (hogere kosten).

Installatieomgeving

In olie ondergedompelde transformatoren werken prima buitenshuis. Zorg ervoor dat u op drie dingen let: waterdichtheid, antidiefstal en ventilatie. Zet ze niet zomaar neer en vergeet ze.

Een voorbeeld uit de echte wereld

Een textielfabriek beschikte over twee verouderde S9-transformatoren van 800 kVA die al meer dan tien jaar draaiden. De productie was niet veel veranderd, maar hun elektriciteitsrekening bleef elk jaar stijgen.

Ze hebben de cijfers op een rijtje gezet: door over te schakelen naar S13-transformatoren van 800 kVA zou het belastingsverlies niet dalen van ongeveer 1.800 W (S9) naar ongeveer 800 W (S13). Dat is een besparing van bijna 8.760 kWh per jaar, alleen al door de transformatoren die daar inactief zijn.

De fabrieksdirecteur zei het eenvoudig: "Na het installeren van de nieuwe transformatoren draaien de elektriciteitsmeters langzamer. De cijfers spreken voor zich."
