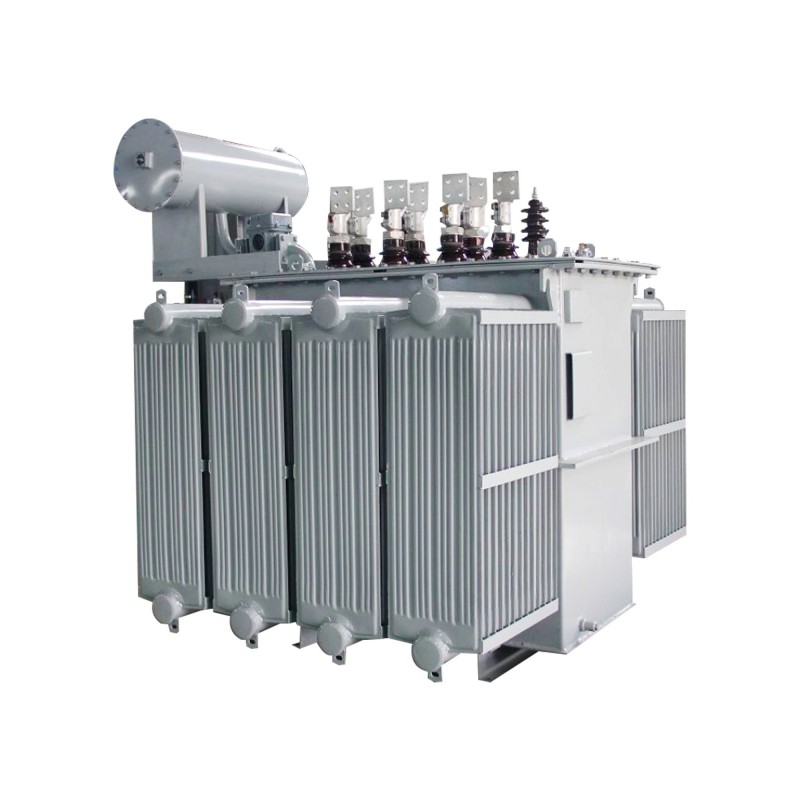

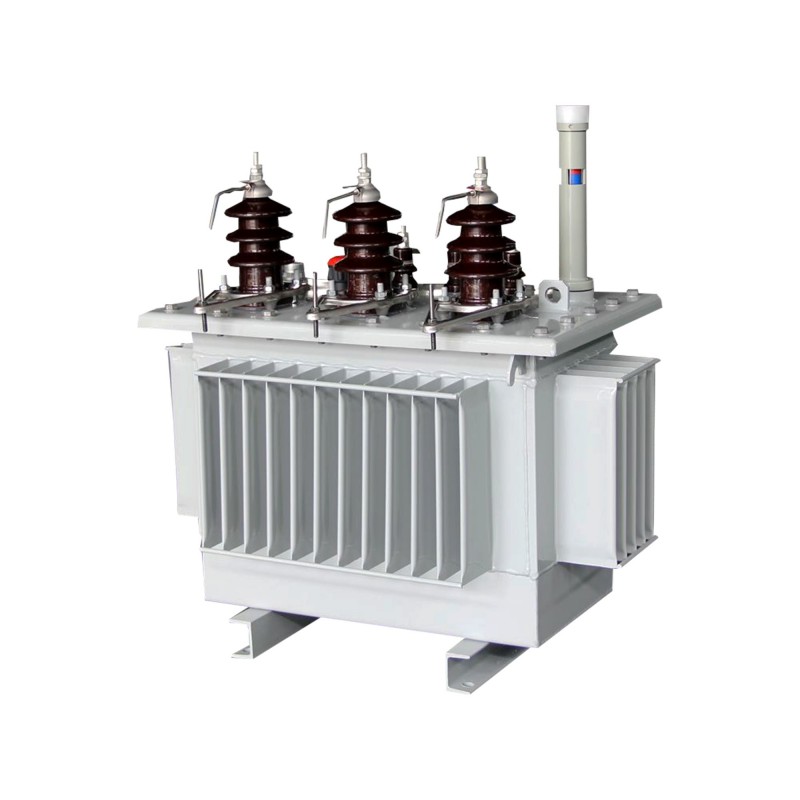

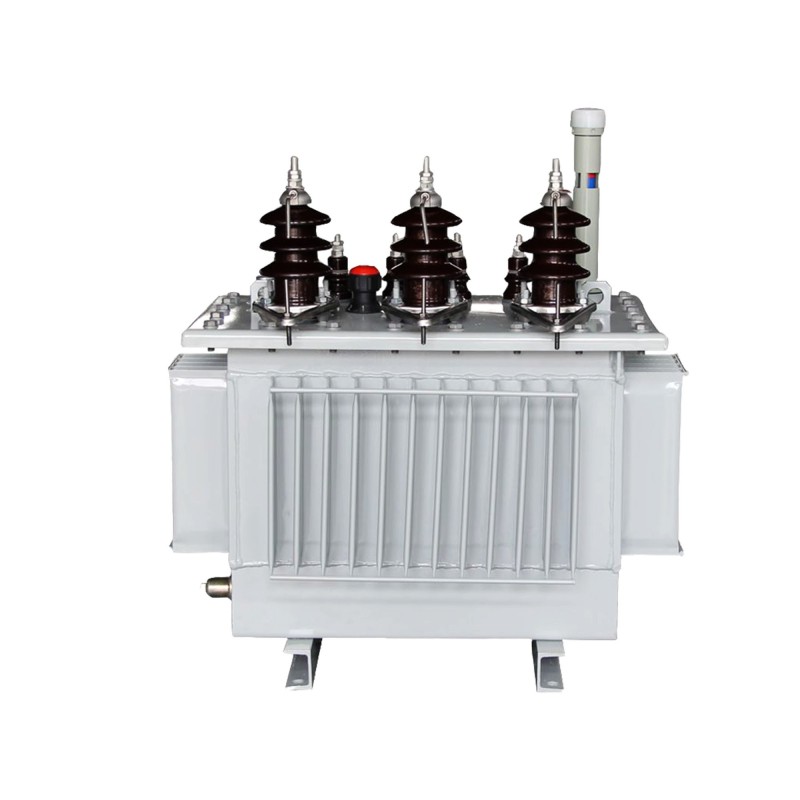

S13 Olie-ondergedompelde distributietransformator

De S13 olie-ondergedompelde stroomverdelingstransformator is een driefasige olie-ondergedompelde stroomverdelingstransformator geproduceerd door Yibaling Factory.

Het is een driefasige stroomapparatuur die belangrijke prestatie-upgrades heeft bereikt op basis van een traditionele, betrouwbare structuur.



De kernvoordelen komen tot uiting in twee gerichte verbeteringen:

Het lichaam van de S13 olie-ondergedompelde stroomverdelingstransformator heeft een nieuwe isolatiestructuur en een mechanisch versterkingsontwerp.

Door bijvoorbeeld het compressiesysteem van de wikkelingen te verbeteren, gebruik te maken van zeer sterke isolatiekussens en een betere bevestigingsmethode voor de draaddraad toe te passen, wordt de stabiliteit van de S13-olieondergedompelde stroomverdelingstransformator aanzienlijk verbeterd wanneer deze wordt blootgesteld aan plotselinge kortsluitstromen, waardoor het risico op fouten wordt verminderd en de veerkracht van het elektriciteitsnet wordt gewaarborgd.

De kern van de ijzeren kern van de S13 olie-ondergedompelde stroomverdelingstransformator is gemaakt van hoge magnetische permeabiliteit en verliesarme hoogwaardige koudgewalste georiënteerde siliciumstaalplaten (zoals 30ZH120 of soortgelijke materialen), en wordt geassembleerd met behulp van een getrapte verbinding met volledige schuine verbinding.

Deze combinatie minimaliseert de magnetische weerstand en wervelstroomverliezen in de ijzeren kern, wat resulteert in een aanzienlijke vermindering van het nullastverlies (Po) en het belastingsverlies (Pk) van de transformator.

Bedrijfsprofiel

Arbeidsvoorwaarde

1. Hoogte

Het standaardontwerp van de S13 olie-ondergedompelde distributietransformator is toepasbaar in gebieden met een hoogte van maximaal 1000 meter. Wanneer de hoogte van de installatielocatie deze limiet overschrijdt, vanwege de ijle lucht, zal de efficiëntie van de warmteafvoer afnemen en zal de externe isolatiesterkte afnemen.

In dit geval moet de capaciteit worden verminderd volgens de nationale gebruiksnormen en moet de isolatieafstand mogelijk worden gecorrigeerd. Over het algemeen wordt voorgesteld dat voor elke 100 meter stijging het aanbevolen continue laadvermogen van de transformator met ongeveer 0,3-0,5% wordt verminderd.

2. Omgevingstemperatuur

De normale omgevingstemperatuuromstandigheden voor de S13 olie-ondergedompelde distributietransformator zijn als volgt:

Maximale temperatuur: +40℃. Deze temperatuur is de temperatuur in een schaduwrijke en goed geventileerde omgeving, niet de oppervlaktetemperatuur van de apparatuur in direct zonlicht.

Gemiddelde maximale maandtemperatuur: niet hoger dan +30℃.

Maximale jaargemiddelde temperatuur: niet hoger dan +20℃.

Minimumtemperatuur buiten: niet lager dan -25℃. In de omgeving met de laagste temperaturen is het noodzakelijk ervoor te zorgen dat de isolatieolie die wordt gebruikt voor de S13-olie-ondergedompelde distributietransformator overeenkomstige prestaties bij lage temperaturen heeft (zoals een vriespunt lager dan de omgevingstemperatuur) om de normale opstart en circulatie te garanderen.

Kernvoordeel

Vergeleken met vergelijkbare producten op de markt met dezelfde specificatie ligt het belangrijkste voordeel van de S13 olie-ondergedompelde distributietransformator in het bereiken van een synergetische doorbraak op het gebied van energie-efficiëntie, economie over de volledige levenscyclus en operationele betrouwbaarheid.

1. Energie-efficiëntieniveau

De S13-transformator realiseert een reductie van 25%-30% in het nullastverlies en een 10%-15% reductie in belastingsverlies vergeleken met de S11 olie-ondergedompelde distributietransformator, waarmee hij volledig voldoet aan de nationale norm voor energie-efficiëntie op het eerste niveau.

Bovendien werkt het stil, met een geluidsbeheersing binnen 45 decibel, en heeft het een sterkere overbelastingscapaciteit en een anti-kortsluitvastheid.

En de volledig afgedichte olietank en het betere isolatiesysteem maken het onderhoud gemakkelijk en de levensduur langer.

2. Hoge kostenprestaties

Voor klanten betekent dit direct een besparing op de elektriciteitskosten. Als we een veelgebruikte transformator van 1000 kVA als voorbeeld nemen, kan de S13-olie-ondergedompelde distributietransformator ongeveer 12.000 kWh elektriciteit per jaar besparen.

3. Runtime-prestaties

Tegelijkertijd is het ontwerp zeer praktisch:

Compacte structuur, hoog beschermingsniveau (IP55), geschikt voor stabiele werking in ruimtes met beperkte ruimte, speciale omgevingen van nieuwe energiecentrales of vochtige kustgebieden.

De olie is milieuvriendelijk en veilig en is voorzien van dubbele drukbeveiliging en gasbeveiliging.

Veelgestelde vragen

Vraag: Wat zijn, vergeleken met de oudere modellen (zoals S9, S11 olie-ondergedompelde distributietransformatoren), de belangrijkste energie-efficiëntie en economische voordelen van de S13 olie-ondergedompelde distributietransformator?

A: Het belangrijkste voordeel ligt in het geavanceerde kernontwerp en de verbetering van de energie-efficiëntie. De S13 olie-ondergedompelde distributietransformator maakt gebruik van hoogwaardige koudgewalste georiënteerde siliciumstaalplaten en een volledige scheve verbindingsstructuur, waardoor wervelstroom- en magnetische hysteresisverliezen in het magnetische circuit aanzienlijk worden verminderd.

Concreet wordt het nullastverlies (P0) gemiddeld met ongeveer 20-30% verminderd in vergelijking met de S11 olie-ondergedompelde distributietransformator, en wordt het belastingsverlies (Pk) gemiddeld met ongeveer 15-20% verminderd.

Vanuit economisch perspectief leidt dit tot betere totale eigendomskosten (TCO). Hoewel de initiële aanschafkosten iets hoger zijn, kunnen de aanzienlijk lagere energieverlieskosten gedurende de gehele levenscyclus van de transformator (doorgaans 20 jaar of langer) vaak binnen een paar jaar worden terugverdiend, waardoor langdurig gebruik kosteneffectiever wordt.
