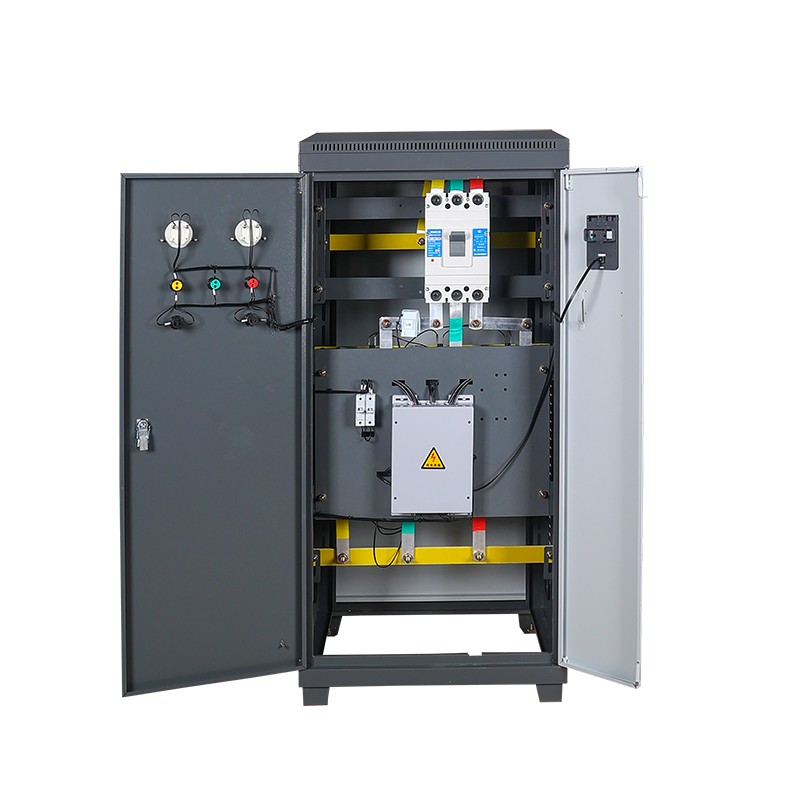

Bypass softstarterkast

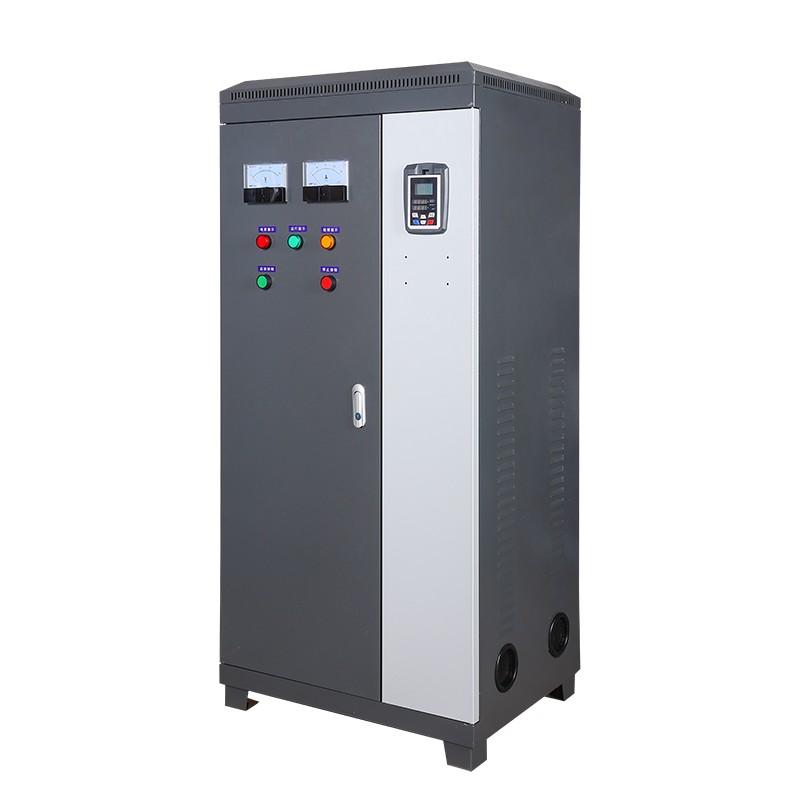

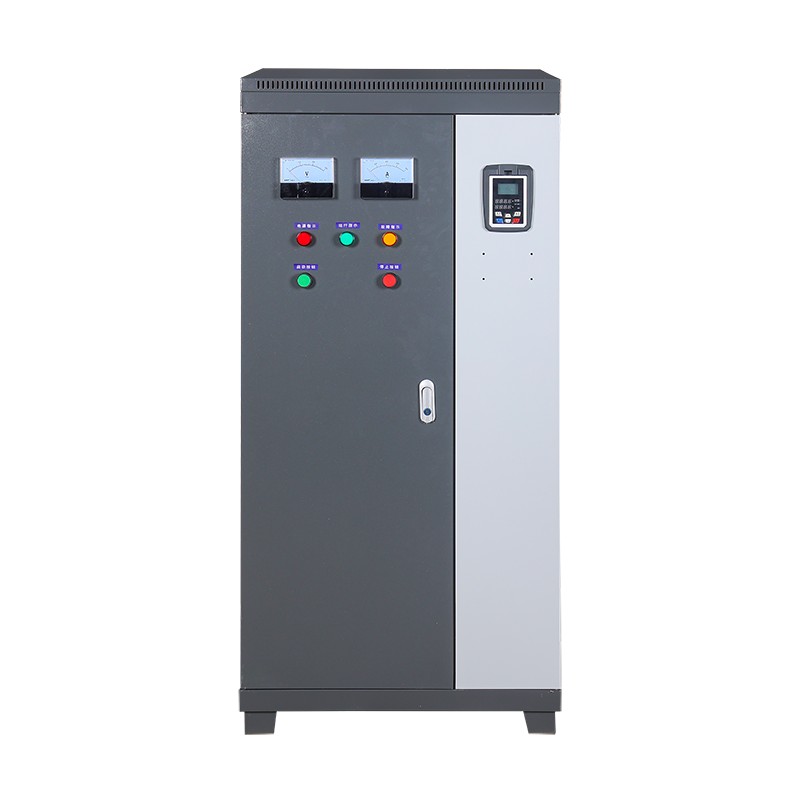

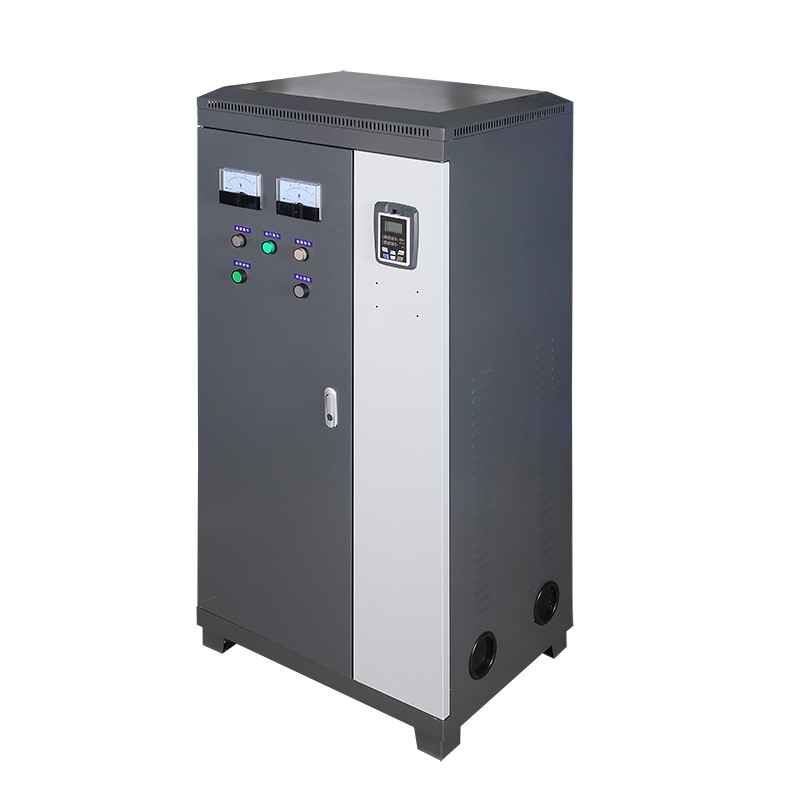

De bypass-softstartkast is een geïntegreerd en intelligent motorstart- en besturingsapparaat. Het combineert op ingenieuze wijze de thyristor-softstarteenheid met het bypass-contactorsysteem in een standaardkast.
De kernwerkmodus is verdeeld in twee fasen: wanneer de motor start, worden de spanning en stroom die op de motor worden toegepast nauwkeurig geregeld door de softstarter in de kast, waardoor een soepele en schokvrije zachte start wordt bereikt, waardoor de problemen van netschokken en mechanische stress veroorzaakt door direct starten effectief worden opgelost.

Online softstartkasten VS. Bypass softstartkasten

Kernmateriaal

De kerncomponenten van de bypass-softstartkast kunnen worden beschouwd als een systeem dat tot stand komt door de samenwerking van verschillende belangrijke onderdelen:
De functionele kern ligt in de thyristors (op silicium gebaseerde halfgeleiders) van de softstarteenheid en de magneetschakelaars met grote capaciteit (met contacten van zilverlegering) van de bypass-eenheid.
De eerste zorgt voor een soepele spanningsregeling tijdens de opstartfase, terwijl de laatste de volledige stroom draagt ​​tijdens een stabiele werking. De besturingskern van de bypass-softstartkast is de ingebouwde microprocessorchip, die verantwoordelijk is voor de logica en berekening van het hele systeem.

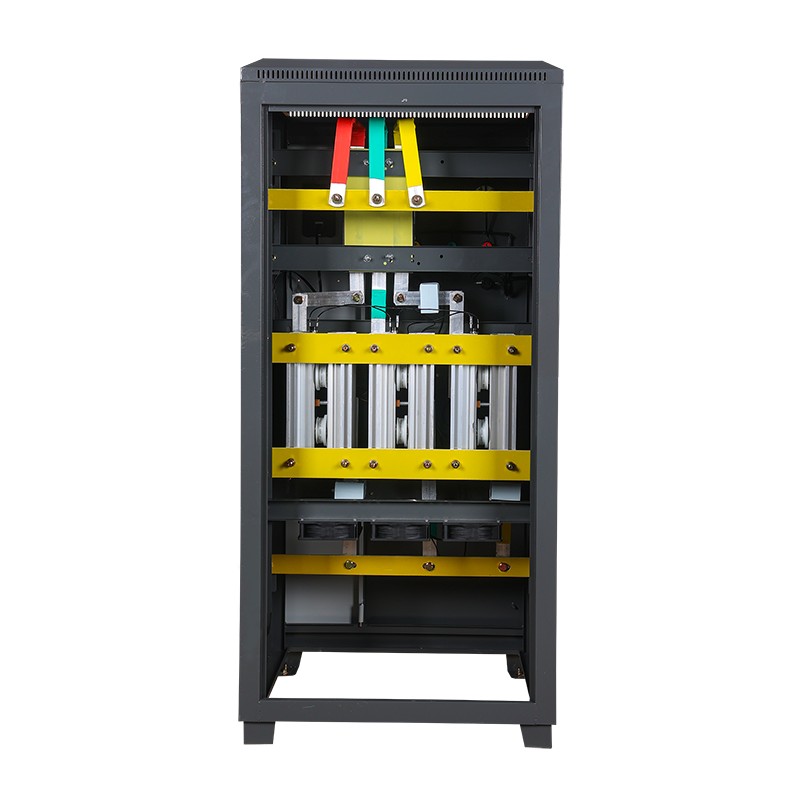

Het elektrische stroompad van het gehele systeem is verbonden door zeer zuivere koperen rails.
Alle componenten zijn geïnstalleerd op een corrosiewerende aluminium-zink geplateerde framestructuur, en de elektrische veiligheid wordt verzekerd door technische kunststof isolerende onderdelen.

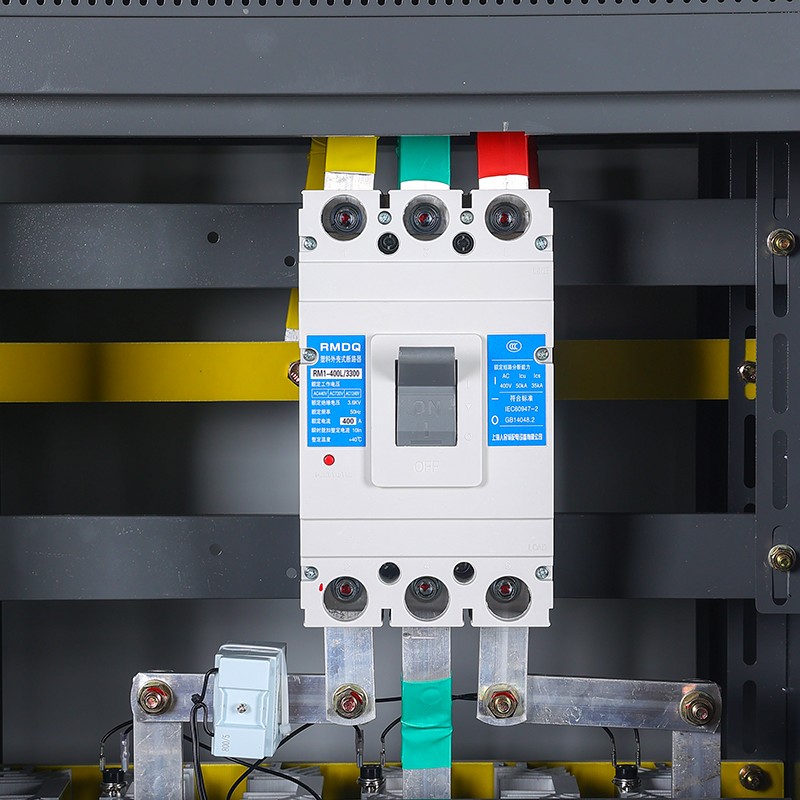

Voor modellen met hoog vermogen zijn radiatoren en koelventilatoren van aluminiumlegering ook uitgerust om hitte te verwerken, en wordt een veiligheidsverdedigingslijn gevormd door beveiligingscomponenten zoals zekeringen en thermische relais.
De synergie van deze materialen bereikt uiteindelijk de ontwerpdoelen van een soepele opstart, efficiënte werking en veiligheid en betrouwbaarheid van de apparatuur.
De kernmaterialen die in onze bypass-softstartkasten worden gebruikt, zijn allemaal zorgvuldig geselecteerd door onze Ibaling-ingenieurs en zijn van hoge kwaliteit. De bypass-softstartkasten die met deze kernmaterialen zijn vervaardigd, hebben een kwaliteit die de norm ver overtreft en zijn zeer stabiel in prestaties.

Testproces

De fabriekstest van de bypass-softstarterkast is een rigoureus, systematisch verificatieproces dat is ontworpen om echte bedrijfsomstandigheden te simuleren en ervoor te zorgen dat de functies, veiligheid en betrouwbaarheid aan de normen voldoen. Het hele proces volgt het principe van eerst statisch en dan dynamisch; Eerst afzonderlijke componenten, daarna de hele machine.
De eerste stap is de afzonderlijke en statische test van de bypass-softstarterkast. Zonder aansluiting op de hoofdvoeding worden alle kerncomponenten in de bypass-softstartkast afzonderlijk getest, zoals het testen van de mechanische kenmerken en contactweerstand van de bypass-schakelaar, het verifiëren van de transformatieverhouding en polariteit van de stroom-/spanningstransformatoren, en het uitvoeren van 100% controles op de correctheid van de bedrading en tests van de isolatieweerstand (≥10MΩ) en de netfrequentie-spanningsbestendigheid (bijv. 2 kV/1min) op alle secundaire stuurcircuits om de basisveiligheid en nauwkeurigheid te garanderen.

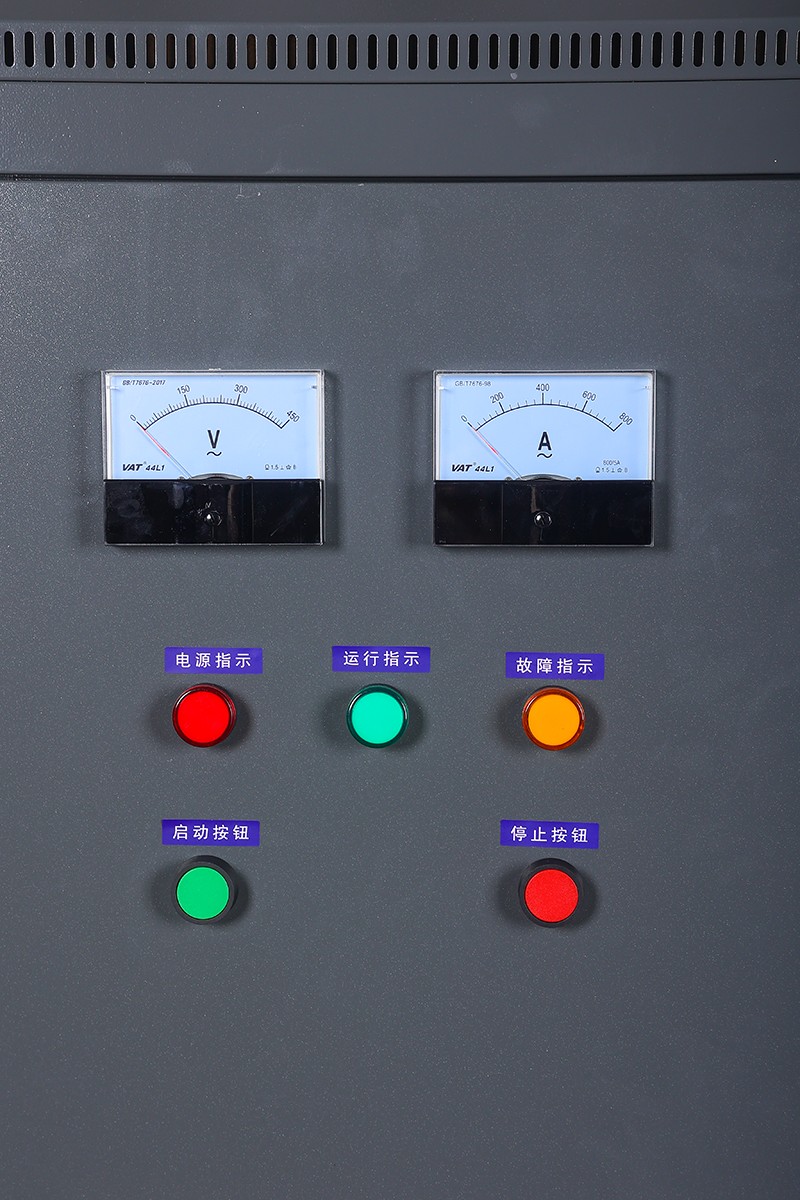

Tegelijkertijd stelt u, afhankelijk van de eisen van de klant, de opstartparameters in en voltooit u alle functietests van de mens-machine-interface.
Ga vervolgens naar de kernfase van dynamische en functionele testen. Nadat u verbinding heeft gemaakt met de foutopsporingsvoeding, controleert u eerst de fasevolgorde en de spanningsweergave van het hoofdcircuit. Het meest kritische onderdeel is de logische test voor bypass-schakeling, waarbij een oscilloscoop moet worden gebruikt om vast te leggen en te verifiëren dat de thyristoruitgang en de bypass-schakelaar een soepele, boogvrije en schokvrije schakeling kunnen bereiken op het nuldoorgangspunt van de spanning. Dit is de kernwaarde van het bypass-ontwerp van de bypass-softstartkast.
Sluit daarna de motorsimulatiebelastingsbox of een kleine vermogensmotor aan om een ​​volledige softstart- en softstop-procestest uit te voerenen simuleer verschillende fouten zoals overstroom, faseverlies en vergrendelde rotor om te verifiëren dat alle beveiligingsfuncties nauwkeurig en snel kunnen werken volgens de ingestelde waarden. Voer ten slotte een aantal uren lang een continue belasting uit (verouderingstest), waarbij een infraroodwarmtebeeldcamera wordt gebruikt om de temperatuurstijging van belangrijke onderdelen, zoals het koellichaam van de thyristor en de aansluitpunten van de rail, te monitoren, waarbij u ervoor zorgt dat deze binnen de veilige limiet blijft (bijvoorbeeld temperatuurstijging ≤ 70K), om eventuele proces- of ontwerpfouten bloot te leggen.
Nadat alle tests zijn geslaagd, voert u een laatste reinigingscontrole uit, draait u de bevestigingen opnieuw vast en voegt u het volledige "Fabriekstestrapport voor de Bypass Soft Start-kast" (inclusief alle meetgegevens), tekeningen, conformiteitscertificaten enz. bij, voordat u het verpakt voor verzending.
