Hoe reist elektriciteit van het onderstation naar de fabriek? Waarom is het nog steeds de in olie ondergedompelde transformator?

In het energiesysteem bestaat er een soort apparatuur die al meer dan honderd jaar bestaat, waarvan het principe onveranderd is gebleven en de structuur niet bijzonder fraai is, maar die al die tijd al in gebruik is:

Deolie-ondergedompelde transformator.

De olie-ondergedompelde transformator is niet trendy en ook niet cool, maar is te vinden in elke fabriek, elke woonwijk en elke distributielijn.

I. Wat doet de olie-ondergedompelde transformator precies?

Simpel gezegd: het zet hoogspanningselektriciteit om in laagspanningselektriciteit, of omgekeerd.

De elektriciteit die uit de elektriciteitscentrale komt, heeft een zeer hoge spanning (enkele tienduizenden volt of zelfs honderdduizenden volt) en kan niet rechtstreeks voor apparatuur worden gebruikt. Het in olie ondergedompelde transformatorstation verlaagt de spanning - tot 380V voor fabrieken of 220V voor woningen.

In omgekeerde scenario's vereisen sommige situaties het omzetten van lage spanning in hoge spanning (zoals fotovoltaïsche elektriciteitscentrales en windmolenparken die op het elektriciteitsnet zijn aangesloten), en het is ook de in olie ondergedompelde transformator die dit doet.

De in olie ondergedompelde transformator doet maar één ding: spanningstransformatie.

Het doet dit al meer dan honderd jaar zonder zijn aanpak te veranderen.

II. Waarom wordt ‘olie’ in het huidige tijdperk nog steeds gebruikt?

Sommige mensen vragen zich af: zijn droge transformatoren niet veiliger? Waarom nog steeds olie-ondergedompelde transformatoren gebruiken?

Het antwoord ligt in drie woorden: Kan weerstaan.

De in olie ondergedompelde transformator is niet "achteruit"; het is de meest geschikte oplossing in scenario's waarin de eisen op het gebied van betrouwbaarheid, capaciteit en kosten hoog zijn.

III. Wat doet de "olie" in de in olie ondergedompelde transformator precies?

Het wordt niet gebruikt voor verbranding; het wordt gebruikt voor isolatie en warmteafvoer.

Isolatie: Tussen de spoel en de kern, tussen de spoel en de behuizing, tussen verschillende spanningsniveaus van de spoel, wordt deze gescheiden door olie om boogvorming en ontlading te voorkomen.

Warmteafvoer: wanneer de spoel opwarmt, neemt de olie de warmte weg, geeft deze door aan de wand van de olietank en verspreidt deze in de lucht.

Dit is de reden waarom deolie-ondergedompelde transformatorheeft een sterke overbelastingscapaciteit - de warmtecapaciteit van de olie is groot en tijdens overbelasting op korte termijn is de temperatuurstijging niet zo snel als die van droge transformatoren.

IV. Zijn in olie ondergedompelde transformatoren storingsgevoelig?

Integendeel, de in olie ondergedompelde transformator is het meest duurzame type stroomapparatuur.

Zolang de transformator niet langdurig zwaar wordt overbelast, niet langdurig zonder olie wordt gebruikt en niet vaak wordt blootgesteld aan blikseminslagen of kortsluiting, kan een enkele in olie ondergedompelde transformator een ontwerplevensduur hebben van 20-30 jaar.

De veel voorkomende "problemen" zijn eigenlijk maar een paar soorten:

Oliepeildaling (lekkage of verdamping)

Verslechtering van de olie (vocht of oxidatie)

Condensator, kraanwisselaar, isolatieveroudering

Overbelasting veroorzaakt overmatige temperatuurstijging

Deze kunnen allemaal vooraf worden opgespoord en aangepakt door middel van regelmatige inspecties en olietests.

V. De meest gestelde vragen van klanten bij het kiezen van een olie-ondergedompelde transformator

1. Koper of aluminium?

Koper heeft een goede geleidbaarheid, hittebestendigheid en een lange levensduur, maar is duur.

Aluminium is goedkoper, maar heeft een groter volume bij hetzelfde vermogen en een iets hogere warmteontwikkeling.

Kies welke afhankelijk is van het budget en de vereisten ter plaatse. Maar één ding om op te merken: als het een continu hoogbelast- of exportproject is, wordt het aanbevolen om koper te gebruiken.

2. Volledig afgedicht of met oliereservoir?

Volledig afgedicht: olie komt niet in contact met lucht, veroudering verloopt langzaam en onderhoudsvrij, geschikt voor gebruik buitenshuis

Met een oliereservoir: er is een ademhalingsapparaat waarmee het oliepeil kan worden gecontroleerd, geschikt voor scenario's die regelmatige inspecties vereisen

3. Hoe kies ik de verliesgraad (energie-efficiëntie)?

S11, S13, S20... Hoe groter het getal, hoe lager het verlies, maar de prijs is hoger.

Bereken of de jaarlijkse besparing op elektriciteit de hogere aanschafkosten kan dekken. Meestal kan S13 het verschil binnen 2-3 jaar terugverdienen.

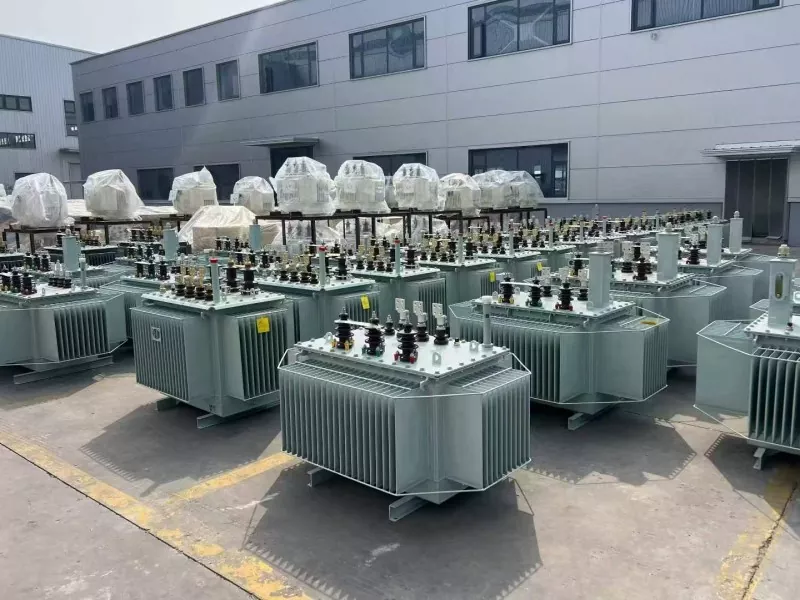

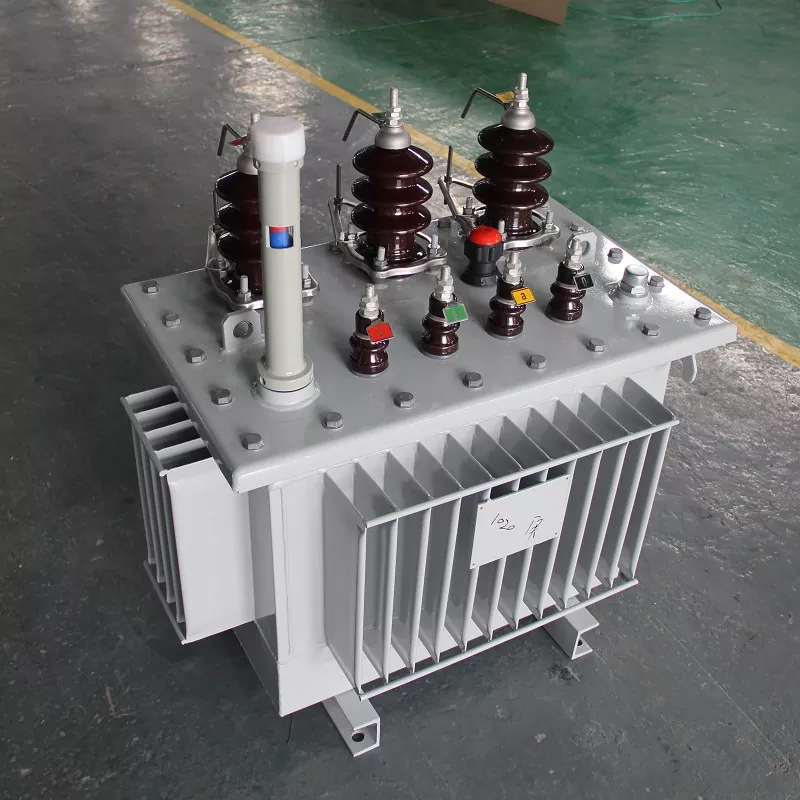

VI. Yibaling's in olie ondergedompelde transformatoren

Wij producerenolie-ondergedompelde transformatorengeen ‘zwarte technologieroute’ volgen, maar door goede materialen te selecteren, goede processen te beheersen en grondige tests uit te voeren.

Kern: koudgewalste, georiënteerde siliciumstaalplaten met hoge magnetische permeabiliteit, volledig verspringende naadstapeling, laag nullastverlies

Wikkeling: Zuiver koper (standaard) of zeer zuiver aluminium (indien nodig), strikte tussenlaagisolatie, sterk anti-kortsluitvermogen

Isolatieolie: Hoogwaardige transformatorolie, volledig getest op spanningsbestendigheid, vochtgehalte en diëlektrisch verlies voordat deze de fabriek verlaat. Brandstoftank: golfvormige plaat- of plaatradiator, volledig afgedicht laswerk, lekvrij, corrosiebestendig en dauwbestendig

Fabriekstests: Verhoudingsvariatie, DC-weerstand, isolatieweerstand, nullastverlies, belastingsverlies, netfrequentie bestand tegen spanning... Elke unit wordt getest, geen monstername-inspectie. Van toepassing op:

Stroomdistributie in de fabriek, gemeenschapsonderstation

Mijnbouw, chemische industrie, papier- en textielindustrie

Het stimuleren van zonne-energie, aansluiting op het windenergienet

Exportsteun, buitenlandse hulpprojecten

Capaciteit: 30kVA - 3150kVA

Spanning: 10 kV / 0,4 kV als hoofdoptie, ter ondersteuning van niet-standaard maatwerk

VII. Samenvatting in één zin

De in olie ondergedompelde transformator is niet de meest modieuze, maar het is zeker een van de meest betrouwbare stroomdistributieapparatuur in "moeilijke gevechten", zoals grote capaciteit, hoge belasting, buitenomgeving en langdurig gebruik.

Elektriciteit wordt uit de lucht geleend en ondersteunt de grond.

Als u selectie-eisen heeft voor olie-ondergedompelde transformatoren (capaciteit, spanning, energie-efficiëntieklasse, volledig afgedicht of met olieopslagtank, exportcertificering), kunt u contact opnemen met deYibaling Power Technologie-teamop elk moment.
