Kent u olie-ondergedompelde transformatoren?

De elektriciteit die elektriciteitscentrales verlaat, heeft een extreem hoge spanning (tienduizenden of zelfs honderdduizenden volt), die niet rechtstreeks kan worden gebruikt door industriële machines of particuliere huishoudens.

De spanning moet omlaag.

Wie doet dit werk?In olie ondergedompelde transformatoren.

Ze zijn noch nieuw, noch baanbrekend, en hun werkingsprincipe is al meer dan een eeuw grotendeels onveranderd gebleven. Toch vind je er tot op de dag van vandaag waarschijnlijk een in elk onderstation, onder elke elektriciteitspaal en in de distributieruimte van elke fabriek.

Waar wordt een in olie ondergedompelde transformator voor gebruikt?

Simpel gezegd: om spanning te transformeren.

Step-down: zet hoogspanningselektriciteit (bijv. 10 kV) om in laagspanningselektriciteit (bijv. 380 V, 220 V) voor apparatuurgebruik.

Step-down – Neemt een hoge spanning (zoals 10 kV) en verlaagt deze naar een lage spanning (380 V, 220 V), zodat uw apparatuur deze daadwerkelijk kan gebruiken.

Step-up – Voor zonne- of windenergie. Het verhoogt de spanning voordat deze aan het elektriciteitsnet wordt geleverd, zodat u niet te veel energie verliest via lange transmissielijnen.

Het verandert de frequentie niet, ruimt de harmonischen niet op en reguleert de spanning niet. Het doet precies één ding: de spanning omzetten in wat u nodig heeft.

Waarom wordt het "ondergedompeld in olie" genoemd?

Simpel: het is gevuld met olie.

Niet om te verbranden. Voor twee dingen: isolatie en koeling.

Isolatie – De olie zit tussen de spoelen en de kern, en tussen de spoelen en de tank. Zonder dit zou er een hoge spanning over de hele linie ontstaan: kortsluiting, ontlading, doorgebrande apparatuur.

Koeling – Wanneer de spoelen heet worden, voert de olie de warmte af en laat de tankwand deze de lucht in. Olie houdt veel warmte vast en daaromolie-ondergedompelde transformatorenkunnen goed omgaan met overbelasting; ze kunnen een tijdje hard rennen zonder te klagen.

De olie gaat echter niet eeuwig mee. Na verloop van tijd wordt het vuil en neemt het vocht op. Je moet het zo nu en dan testen, filteren of vervangen. Dat is het grootste verschil met droge transformatoren.

Droge transformatoren gebruiken geen olie. Voor koeling gebruiken ze lucht. Veiliger en schoner, ja. Maar duurder, en ze nemen ook geen overbelasting op. De twee zijn geen vervangers van elkaar; ze dienen verschillende scenario's.

Zijn in olie ondergedompelde transformatoren gevoelig voor mislukking?

Integendeel, ze behoren tot de meest duurzame energieapparatuur.

Hun ontworpen levensduur is doorgaans 20-30 jaar. Zolang ze niet ernstig overbelast zijn, niet permanent een tekort aan olie hebben en niet herhaaldelijk door de bliksem worden getroffen, kunnen ze tientallen jaren betrouwbaar functioneren.

Veel voorkomende "fouten" zijn zeldzaam:

Dalend oliepeil (lekkage of verdamping)

Verslechterde oliekwaliteit (vocht of oxidatie)

Verouderde bussen en kraanwisselaars

Isolatieveroudering door langdurige overbelasting

Deze problemen veroorzaken geen plotselinge storingen. Ze kunnen vooraf worden opgespoord en aangepakt door middel van regelmatige inspecties en olietests. Oliebadtransformatoren zijn niet onderhoudsvrij, maar goed onderhoud zorgt voor een lange levensduur.

Waar zijnIn olie ondergedompelde transformatorenNog steeds gebruikt?

Belangrijkste parameters van in olie ondergedompelde transformatoren: de meest gestelde vragen van klanten

Capaciteit (kVA): som het vermogen van alle belastingen op en voeg een marge van 30%–50% toe. Vermijd strakke berekeningen.

Koper of aluminium: Koper versus aluminium

Koper kost meer. Aluminium kost minder.

Maar koper geleidt beter, gaat langer mee en kan beter met warmte omgaan. Als uw apparatuur dag en nacht draait, kies dan voor koper. Je zult jezelf later dankbaar zijn.

Volledig afgedicht of conservator-type

Volledig afgesloten houdt de lucht buiten. Minder zuurstof betekent dat de olie langzamer veroudert en dat je er minder vaak mee hoeft te rommelen.

Met het Conservator-type kunt u het oliepeil zien. Het is toch beter als je iemand regelmatig de boel laat controleren.

Energie-efficiëntieklasse – S11, S13, S20…

Een groter aantal betekent lagere verliezen, maar ook een hogere prijs. Reken maar eens uit: hoeveel jaar zal het duren voordat de elektriciteitsbesparingen de hogere initiële kosten kunnen dekken? Dat is jouw antwoord.

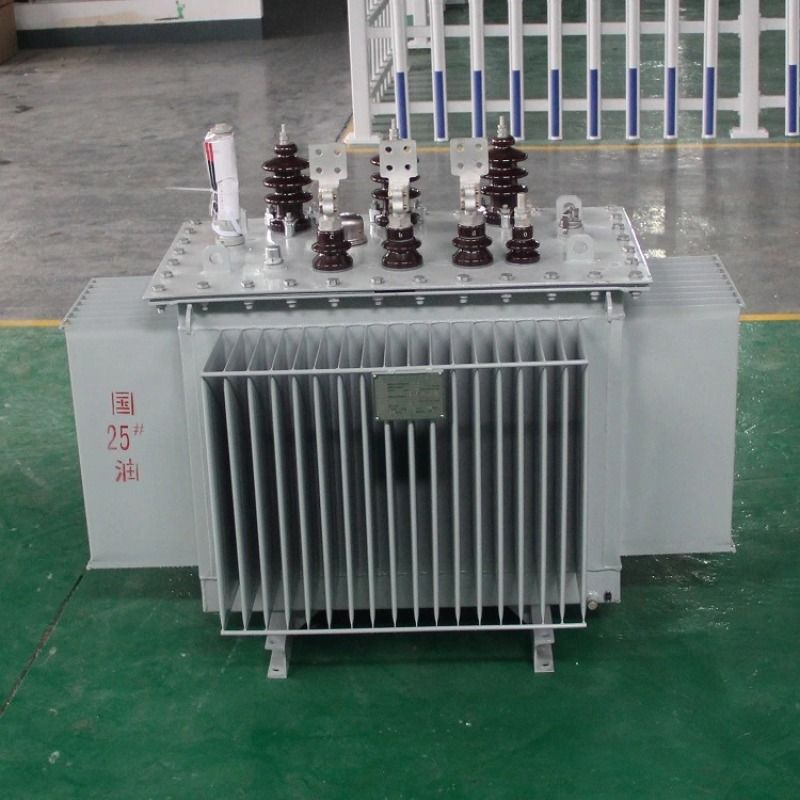

van Yibalingolie-ondergedompelde transformatoren

Niets bijzonders. Gewoon degelijk werk.

Kern – hoogwaardig koudgewalst siliciumstaal, volledig doorschoten verbindingen. Laag geen belastingsverlies.

Wikkelingen – standaard puur koper (zeer zuiver aluminium als je daarom vraagt). De laagisolatie is strak en consistent.

Isolatieolie: Premium transformatorolie, volledig getest op spanning, vochtgehalte en diëlektrisch verlies vóór levering.

Tank: Gegolfde of vinnenradiatoren met volledig afgedicht laswerk voor lek- en corrosiebestendigheid.

Fabriekstests: Elke unit ondergaat tests voor de transformatieverhouding, DC-weerstand, isolatieweerstand, nullastverlies, belastingsverlies en spanningsbestendigheid; geen testen met alleen bemonstering.

Toepassingsscenario's

Fabrieksdistributie, residentiële substationsMijnbouw, chemische industrie, papierproductie, textielindustrie Fotovoltaïsche step-up, aansluiting op windenergienet Exportondersteunende projecten, buitenlandse hulpprojecten

Specificaties

Capaciteit: 30kVA–3150kVA (grotere capaciteiten bespreekbaar)

Spanning: voornamelijk 10 kV/0,4 kV, aangepaste niet-standaard opties beschikbaar.
