Niet alle transformatoren zijn "kubusvormig"？

De meeste mensen stellen zich een transformator voor als een groot, vierkant stuk ijzer dat daar zoemt.

Maar niet alle transformatoren zien er zo uit.

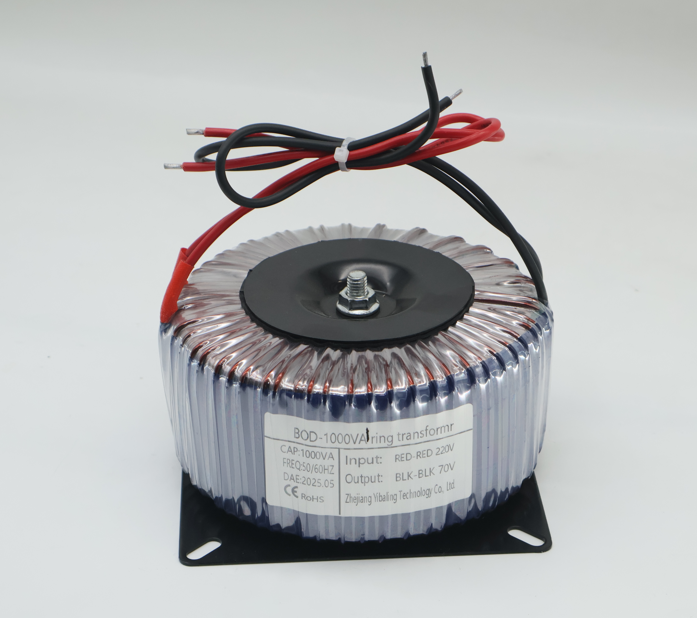

Er is nog een andere soort: deringkerntransformator.

Het lijkt op een donut. Hol in het midden. De draad wordt gelijkmatig rond de hele ring gewikkeld, niet alleen rond één poot. Totaal anders dan de gebruikelijke blokstijlen.

Wat maaktringkerntransformatorenanders dan de gewone?

Een gewone EI-transformator heeft een kern van gestapelde siliciumstaalplaten, een beetje in de vorm van het Chinese karakter "日". De spoelen gaan rond het middenbeen. Het is eenvoudig. Het is goedkoop. Maar het heeft een aantal ingebouwde nadelen:

Lekt een behoorlijke hoeveelheid magnetisch veld

Niet zo efficiënt

Groot en zwaar

Bromt op netfrequentie

Een ringkerntransformator daarentegen gebruikt een kern gemaakt van één lange strook siliciumstaal die tot een ring is gerold - geen verbindingen, geen gaten. Het magnetische circuit is volledig gesloten. De draad wordt gelijkmatig om de hele ring gewikkeld, niet slechts om één been.

Dat verschil in constructie leidt tot echte prestatiewinst.

1. Minimale magnetische lekkage

Verbindingen in de kern van EI-transformatoren verbreken het magnetische circuit, waardoor een deel van de magnetische flux weglekt. Dankzij de naadloze gesloten kern produceert de ringkerntransformator een extreem lage magnetische lekkage en veroorzaakt hij veel minder interferentie met omringende gevoelige apparatuur zoals audioversterkers en precisie-instrumenten.

2. Hoog rendement

Bij hetzelfde vermogen is het kernverlies van ringkerntransformatoren lager dan dat van EI-typen. Bij gebruik van identieke materialen kan hun efficiëntie oplopen tot meer dan 95%, een aanzienlijke verbetering ten opzichte van conventionele modellen.

3. Compact formaat en licht van gewicht

Het toroïdale ontwerp is simpelweg efficiënter. Voor hetzelfde vermogen is een ringkerntransformator ongeveer 30% tot 40% kleiner en lichter dan een EI-type. Dat is van belang als de ruimte krap is of als het gewicht van belang is – denk aan audioapparatuur, meetinstrumenten, medische apparaten.

4. Laag bedrijfsgeluid

Het gezoem dat je bij gewone transformatoren hoort, komt meestal doordat de kerngewrichten trillen. Ringkernen hebben geen verbindingen. Ze zijn dus van nature stil. In een opnamestudio, een laboratorium of een hifi-systeem thuis merk je het verschil.

5. Sterke weerstand tegen overbelasting

De toroïdale kern werpt warmte goed af. De temperatuurstijging blijft gelijkmatig over de hele unit. Als je het een tijdje hard moet duwen, kan het het aan.

Typische toepassingen vanRingkerntransformatoren

Kortom, als je stil, efficiënt en weinig interferentievermogen nodig hebt, zijn ringkerntransformatoren moeilijk te verslaan.

Maar ze zijn niet perfect.

Hogere kosten – Ingewikkelder om te maken, dus ze kosten meer dan EI-types.

Grote inschakelstroom – Wanneer u ze voor het eerst inschakelt, kunnen ze meerdere malen hun normale stroom verbruiken. Zorg ervoor dat uw schakelaar en zekering dit aankunnen.

Moeilijk te repareren – Als een spoel doorbrandt, vervang je meestal het hele ding. Het uit elkaar halen is lastig.

Langere levertijd – De meeste ringkerntransformatoren worden op bestelling gebouwd. Niet-standaard spanningen en vermogens kosten tijd.

Kort gezegd: als je gewoon iets goedkoops en robuusts nodig hebt, en je niet veel geeft om lekkage of een beetje gezoem, kies dan voor een EI-transformator. Als u betere prestaties, een kleiner formaat en een stille werking wilt, is toroïdaal de juiste keuze.
