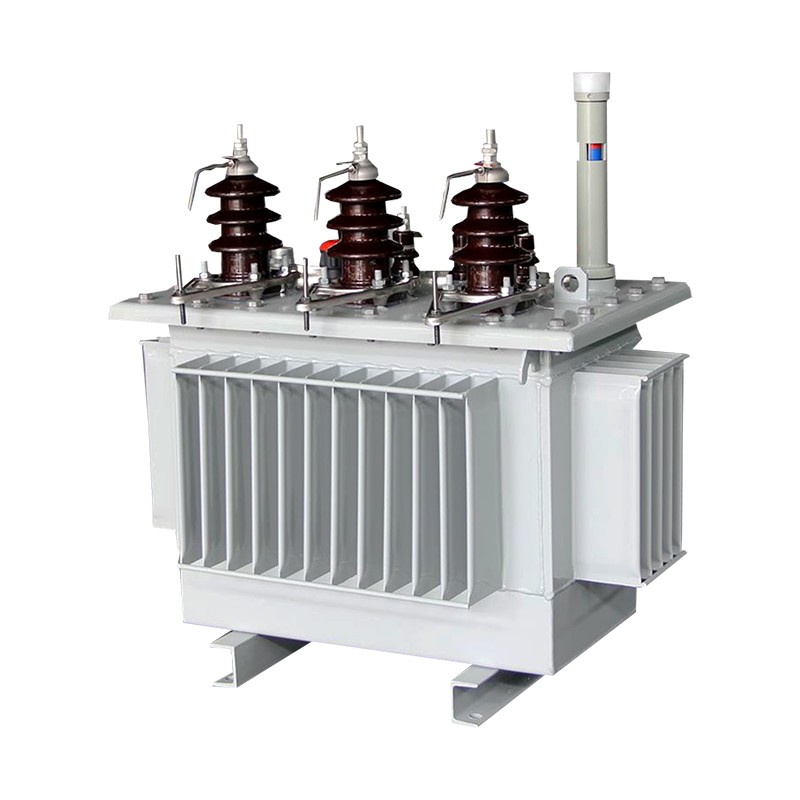

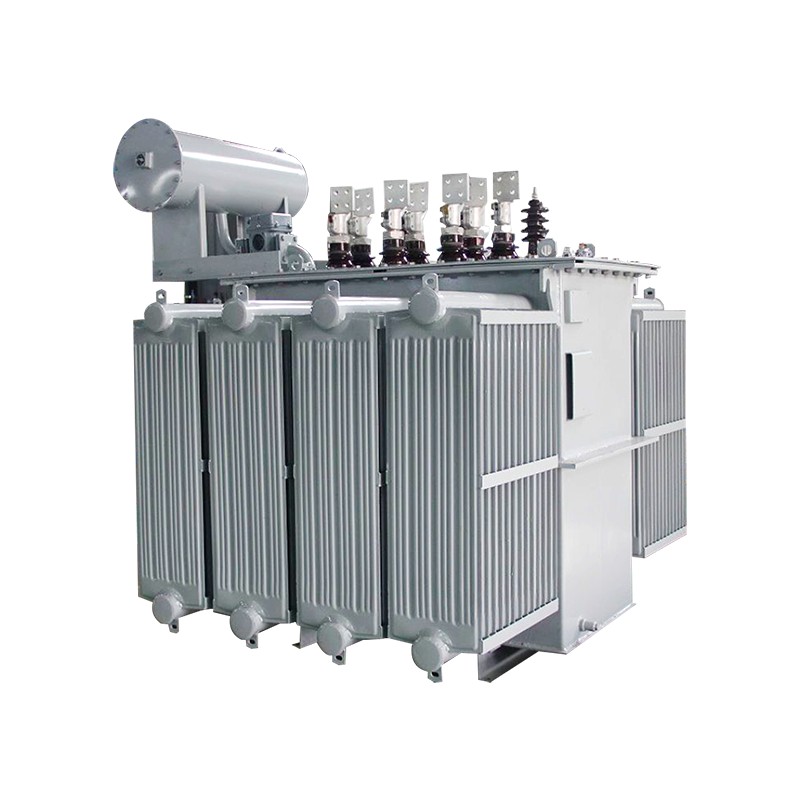

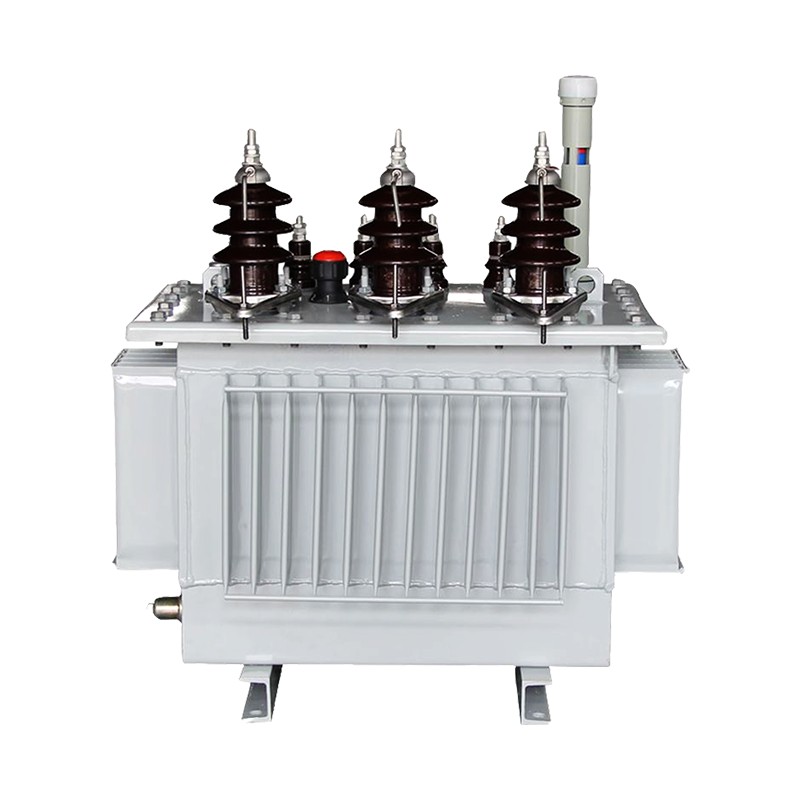

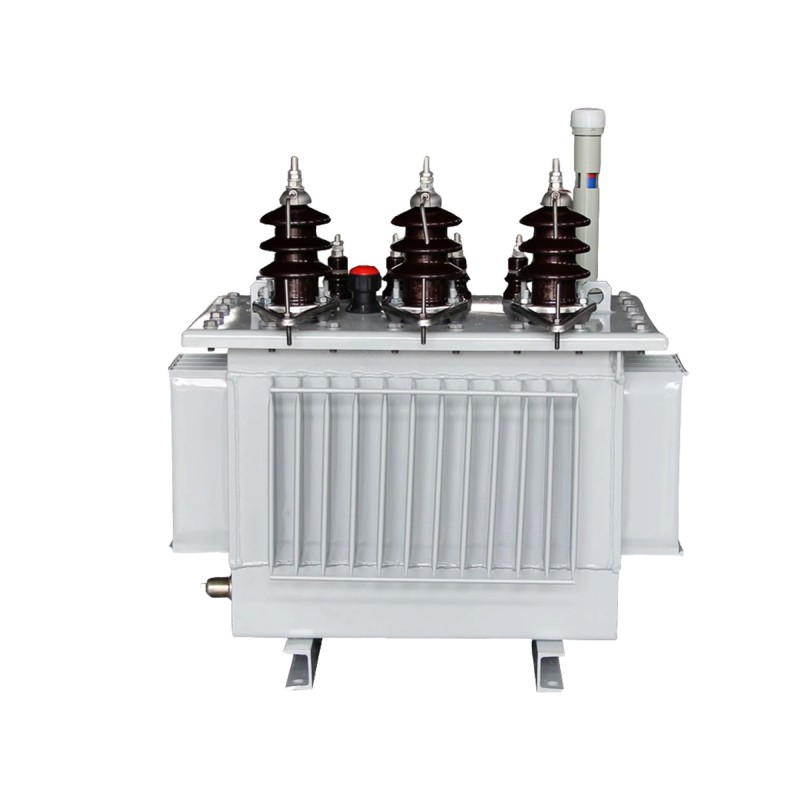

S11 Olie-ondergedompelde distributietransformator

Zhejiang Yibaling Power Equipment Company is een grootschalige productiefabriek van S11 Oil Immersed Distribution Transformers in China. Het product is het vlaggenschipproduct van ons bedrijf. Dankzij de extreem hoge kosteneffectiviteit wordt het geëxporteerd naar landen als Europa en Amerika en krijgt het voortdurend positieve feedback en herhaalaankopen. We kijken er ook naar uit om uw samenwerkingspartner voor de lange termijn in China te worden.

Stuur onderzoek

Productomschrijving

De S11 olie-ondergedompelde distributietransformator is gebaseerd op de S9-serie. Door zuurstofvrij koperdraad met een lagere soortelijke weerstand te gebruiken en een reeks extra oppervlaktebehandelingen te ondergaan, wordt het nullastverlies met gemiddeld 30% verminderd en de nullaststroom met 70-85% verlaagd in vergelijking met het S9-model. De gemiddelde temperatuurstijging wordt met 10K verminderd, wat zorgt voor betrouwbaardere elektrische prestaties en een meer dan dubbele levensduur van het product.

Bedrijfsprofiel

S11 Oil Immersed Distribution Transformer

Technische specificatie

Nominale capaciteit	Gewicht (totaalgewicht)	Lengte	Breedte	Hoogte
KVA	kg	MM	MM	MM
10	170	560	370	850
20	220	620	500	870
30	280	680	520	880
60	310	680	550	910
63	360	710	560	920
80	390	730	580	950
100	470	760	670	1000
125	510	1000	690	1000
160	630	1010	700	1080
200	680	1110	790	1100
250	790	1180	800	1110
315	900	1230	910	1140
400	1070	1340	950	1220
500	1270	1440	1030	1250
630	1580	1600	1310	1310
800	1830	1680	1350	1350
1000	2150	1700	1440	1440
1250	2800	1760	1600	1600
1600	3100	1780	1640	1640
2000	3800	1850	1650	1650
2500	4660	1910	1750	1750

Producteigenschap

Het kernkenmerk van de S11-olieondergedompelde stroomdistributietransformator demonstreert levendig het klassieke ontwerp van de Chinese stroomdistributieapparatuur die is overgegaan van een hoog energieverbruik naar een energiebesparend type.

De belangrijkste technologische doorbraak ligt in het ontwerp van de kernstructuur - het is de eerste die op grote schaal gebruik maakt van koudgewalste, georiënteerde siliciumstaalplaten van hoge kwaliteit, gecombineerd met volledige 45° verspringende naden en gatloze bindtechnieken.

Dit ontwerp kan de magnetische weerstand en wervelstroomverliezen in het magnetische circuit aanzienlijk verminderen. Vergeleken met de vorige S9-serie is het nullastverlies gemiddeld met ongeveer 30% afgenomen.

Tegelijkertijd nemen de wikkelingen van de S11-olie-ondergedompelde stroomverdelingstransformator een geoptimaliseerd gelaagd of folieontwerp aan, gecombineerd met de gegolfde olietank om het warmtedissipatie-effect te verbeteren. Ook het belastingsverlies neemt af met 15% tot 20%. De algehele operationele efficiëntie en zuinigheid zijn aanzienlijk verbeterd.

In termen van prestaties erft het de voordelen van in olie ondergedompelde transformatoren, zoals een sterke overbelastingscapaciteit en stabiele warmteafvoer, en heeft het een lager bedrijfsgeluid.

Er kan worden gezegd dat dit product de belangrijkste kracht is voor energiebesparing bij de vervanging van oude door nieuwe stedelijke en landelijke elektriciteitsnetten. Door de operationele elektriciteitskosten op de lange termijn te verlagen, worden uitstekende totale eigendomskosten (TOC) gedurende de gehele levenscyclus bereikt.

Het voordeel van de S11 in olie ondergedompelde stroomdistributietransformator

De voordelen van de S11-olie-ondergedompelde transformator zijn geworteld in het olie-papier-isolatietechnologiesysteem. Het belangrijkste voordeel ligt in het ongeëvenaarde vermogen om energie over te dragen en warmte af te voeren.

De hoge specifieke warmtecapaciteit en circulatiekarakteristieken van de isolerende olie geven de S11 olie-ondergedompelde transformator een uitstekende weerstand tegen overbelasting en schokbelasting, waardoor deze kan domineren in velden met een grote capaciteit (tot miljoenen kVA) en hoogspanningsvelden.

Tegelijkertijd heeft het volwassen olie-papierisolatiesysteem een lange levensduur, lage initiële aanschafkosten en kan het nauwkeurige interne foutvoorspelling bereiken door middel van oliechromatografieanalyse (DGA).

Deze transformator is in wezen een oplossing die is ontworpen voor buitenruimtes, afgelegen voorsteden en andere ruimtes met voldoende ruimte en beheersbare brandrisico's voor elektriciteitscentrales en elektriciteitsnetwerken.
