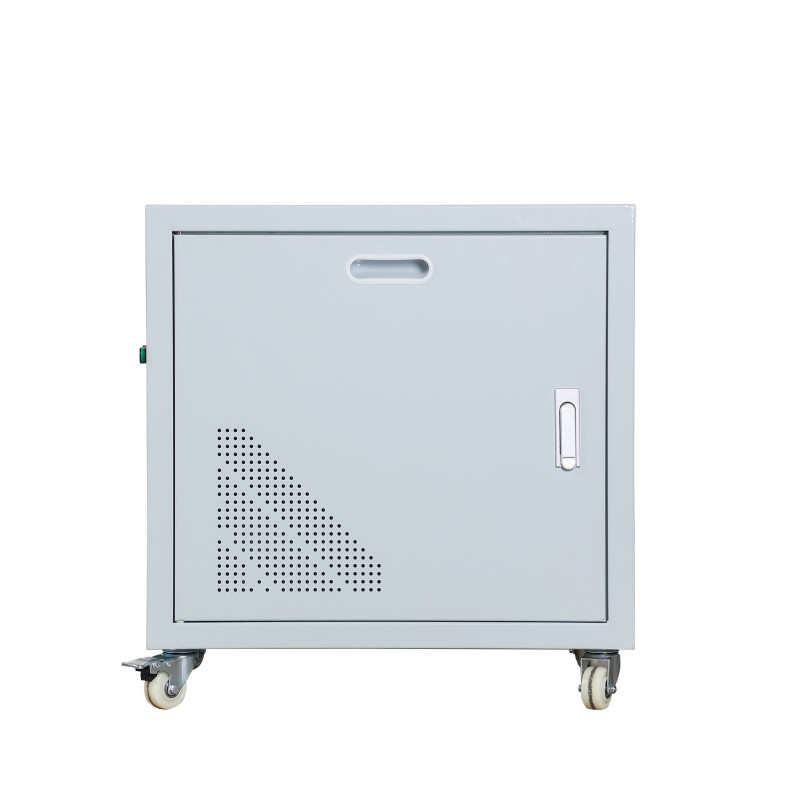

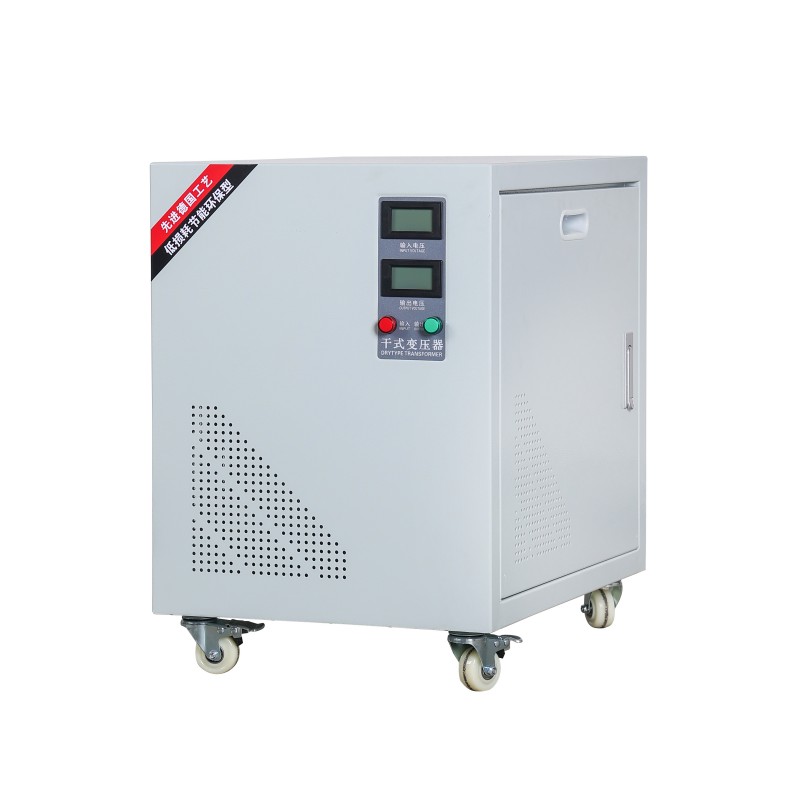

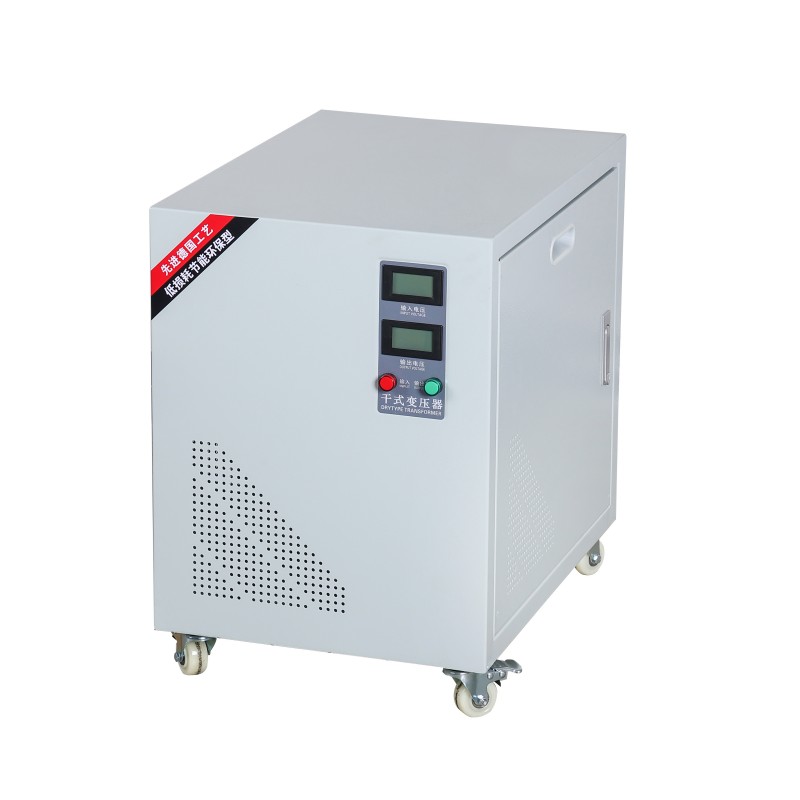

SG isolatietransformator

De SG-isolatietransformator is geschikt voor diverse AC-circuits die werken binnen het frequentiebereik van 50-60 Hz en met een nominale spanning van maximaal 660 V.

Producttoepassingen

Dankzij de uitstekende elektrische isolatieprestaties en veiligheidsbetrouwbaarheid wordt het product van Yibaling Factory op grote schaal gebruikt in verschillende kritische industriële velden.

Ondersteuning voor geïmporteerde precisieapparatuur: De SG-isolatietransformator biedt veilige en compatibele stroomisolatie en spanningsconversie voor geavanceerde apparatuur uit landen met verschillende spanningssystemen, waardoor interferentie en risico's veroorzaakt door potentiële verschillen in elektrische potentiaal effectief worden geëlimineerd.

Gelijkrichterapparaten, frequentieregelaars en vermogenselektronische systemen: Het kan elektrische isolatie bereiken tussen het hoofdcircuit en het stuurcircuit, waardoor gevoelige componenten worden beschermd en het anti-interferentievermogen en de operationele veiligheid van het systeem worden verbeterd.

Onze maatwerkoplossingen

Om aan de uiteenlopende behoeften van gebruikers te voldoen, bieden wij zeer flexibele oplossingen op maat:

Flexibele aanpassing van spanning: Op basis van de werkelijke vereisten kan de transformator door het aanpassen van redelijke ingangs- en uitgangsspanningscombinaties worden aangepast aan verschillende mondiale netstandaarden.

Verbindingsgroep en kranen: Er zijn meerdere verbindingsgroepen (zoals Yyn0, Dyn11, enz.) voorzien, en er kunnen extra spanningsafstellende aftakkingen aan de ingangs- of uitgangszijde worden toegevoegd voor gemakkelijke fijnafstemming en aanpassing van de spanning.

Toewijzing van wikkelcapaciteit: De SG-isolatietransformator ondersteunt ontwerpen met dubbele wikkeling of meerdere wikkelingen, waarbij elke wikkelcapaciteit onafhankelijk wordt toegewezen om te voldoen aan complexe vereisten voor gelijktijdige voeding van meerdere spanningsniveaus en belastingen.

Secundair speciaal ontwerp: Er kunnen onafhankelijke secundaire eenfasige wikkelingen worden geleverd voor eenfasige belastingen;

Voor gelijkrichtercircuittoepassingen kan het wikkelingsontwerp worden geoptimaliseerd (zoals het toevoegen van faseverschuivende wikkelingen, het balanceren van reactoren, enz.) om harmonischen te onderdrukken en de stroomgolfvorm te verbeteren.

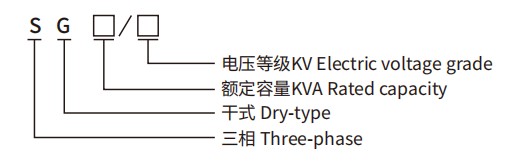

Model en zijn betekenis

Kernvoordeel

Vergeleken met veel vergelijkbare producten op de markt onderscheidt onze SG-scheidingstransformator zich door het feit dat hij sinds het allereerste begin onderzoek en ontwikkeling heeft gedaan. Yibaling heeft een systematische aanpak gevolgd en consequent prioriteit gegeven aan betrouwbaarheid en duurzaamheid in elk aspect van het product.

Qua specifieke vormgeving maken wij gebruik van een drielaagse elektromagnetische afscherming en een vacuümgeïmpregneerd isolatiesysteem. Als gevolg hiervan zijn de nullast- en belastingsverliezen van onze producten 20% tot 30% lager dan die van sommige inferieure producten, en ze hebben ook een sterk vermogen tot overbelasting op korte termijn.

Voor plaatsen met bijzonder hoge eisen, zoals ziekenhuizen en extreme buitenomgevingen, hebben we speciale optimalisaties doorgevoerd:

Voor transformatoren die in medische omgevingen worden gebruikt, hebben we bijvoorbeeld hun anti-interferentiemogelijkheden verbeterd om ervoor te zorgen dat zelfs in het geval van een storing op één punt de stroomvoorziening naar kritieke medische apparatuur kan worden gehandhaafd zonder patiënten en medisch personeel in gevaar te brengen.

Van de inkoop van grondstoffen tot de verzending van producten, wij handhaven strikte controle over elke stap. We hebben speciale toeleveringsketens voor kernmaterialen zoals siliciumstaalplaten en koperdraden, en elke transformator ondergaat strenge tests, inclusief gedeeltelijke ontladingstests, voordat hij de fabriek verlaat.

Gecombineerd met meer dan 3.000 daadwerkelijke toepassingsgevallen heeft ons engineeringteam een ​​duidelijk inzicht in waar zich waarschijnlijk problemen zullen voordoen en heeft het dienovereenkomstig verbeteringen in het ontwerp aangebracht. Dit heeft de apparatuur een voorsprong gegeven op het gebied van anti-interferentie en gebruikskosten op de lange termijn.

Veelgestelde vragen

Vraag: Wat is een SG-isolatietransformator? Hoe verschilt deze van een gewone automatische koppeltransformator?

A: De SG-isolatietransformator is een transformator met twee wikkelingen. De primaire (ingangs)wikkeling en de secundaire (uitgangs)wikkeling zijn elektrisch geïsoleerd van elkaar, zonder enige directe elektrische verbinding. Energie wordt overgedragen via elektromagnetische inductie. Dit is fundamenteel anders dan een automatische koppeltransformator (waarbij de ingang en uitgang een deel van de wikkeling delen).

Belangrijkste verschillen:

Veiligheid: De SG-isolatietransformator kan effectief voorkomen dat de secundaire zijde onder stroom komt te staan ​​als gevolg van een aardlek aan de primaire zijde of een elektrische schok, waardoor een hogere elektrische veiligheidsbescherming wordt geboden.

Anti-interferentie: De SG-isolatietransformator kan de aardlus blokkeren, common-mode-ruis en hoogfrequente interferentie onderdrukken en een zuiverdere stroomvoorziening voor de belasting bieden.

Spanningsaanpassing: Het bereikt voornamelijk spanningstransformatie en elektrische isolatie, en heeft geen automatische spanningsstabiliserende functie (tenzij een speciaal model is aangepast).

Vraag: Met welke belangrijke parameters moet rekening worden gehouden bij het kiezen van een SG-isolatietransformator?

A: De kernparameters omvatten:

Nominaal vermogen (kVA): Selecteer op basis van het totale vermogen van alle belastingen met een bepaalde marge (aanbevolen 20-30%).

Ingangs-/uitgangsspanning: Definieer duidelijk de netspanning en de benodigde apparatuurspanning.

Frequentie (Hz): De SG-serie is doorgaans compatibel met 50/60 Hz.

Isolatie klasse: Bepaalt de hittebestendigheid en langdurige bedrijfszekerheid van de transformator. Veel voorkomende typen zijn B-klasse, F-klasse of H-klasse.

Verbindingsgroep: Zoals eenfasige I/I, driefasige Dyn11, enz., moet het bij het systeem passen.

Aangepaste vereisten: Of er een kraan, multi-wikkeling, speciale afschermingslaag, enz. nodig is.
