Eenfasige spanningsregelaar met hoog vermogen

De Yibaling enkelfasige spanningsregelaar met hoog vermogen is in wezen een vermogensklep die de wisselstroomspanning nauwkeurig kan aanpassen. Het kan de binnenkomende spanning soepel en continu aanpassen aan elke gewenste waarde binnen het toegestane vermogensbereik van de apparatuur. U kunt er zeker van zijn dat u Yibaling kiest als uw fabrikant en leverancier van dit product.
Voor die industriële en onderzoeksgebieden die zowel een hoog vermogen als een extreem hoge nauwkeurigheid van de spanningsregeling vereisen, wordt het product een zeer nuttige assistent.
Onder hen heeft het zelfgekoppelde type een eenvoudige structuur en lage kosten, maar er is borstelslijtage; terwijl het contactloze type, hoewel duurder, de voordelen heeft van snelle regeling en onderhoudsvrij is, en geschikter is voor automatiseringsbesturingsvereisten.
Het kernkenmerk ligt in het vermogen om ladingen van tientallen tot honderden kilowatts te dragen, een nauwkeurige spanningsregeling te bereiken en meerdere ingebouwde beveiligingen te hebben, zoals overstroom en oververhitting.
Ons product wordt veel gebruikt in scenario's zoals zachte start van grote apparatuur, temperatuurregeling van elektrische ovens, verlichtingsaanpassing, testen van productveroudering en experimenten met nieuwe energieapparatuur, en wordt een belangrijk apparaat voor het bereiken van een veilige, stabiele en regelbare stroomvoorziening in moderne energiesystemen.

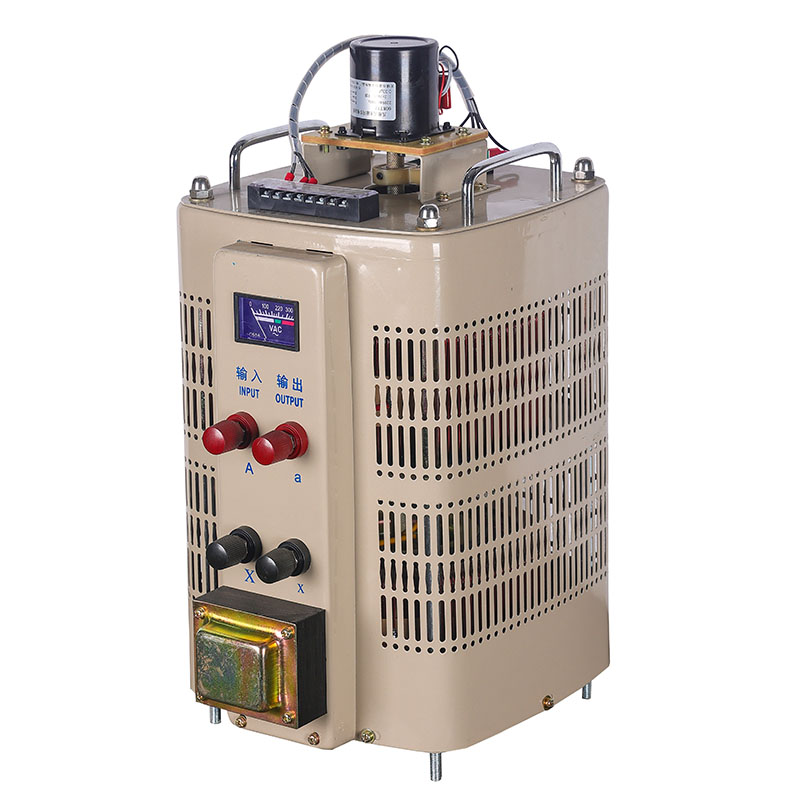

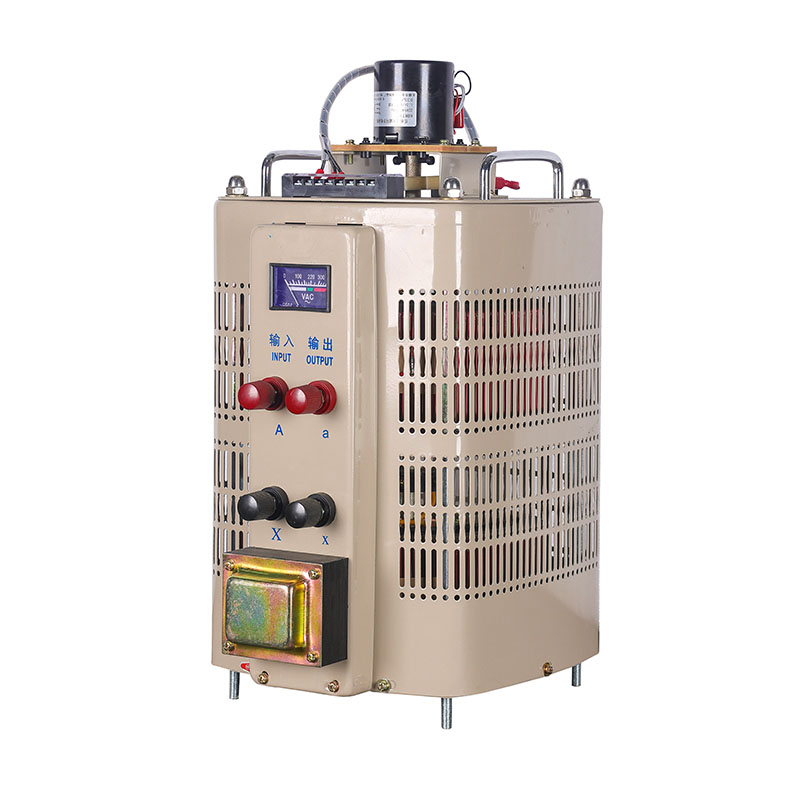

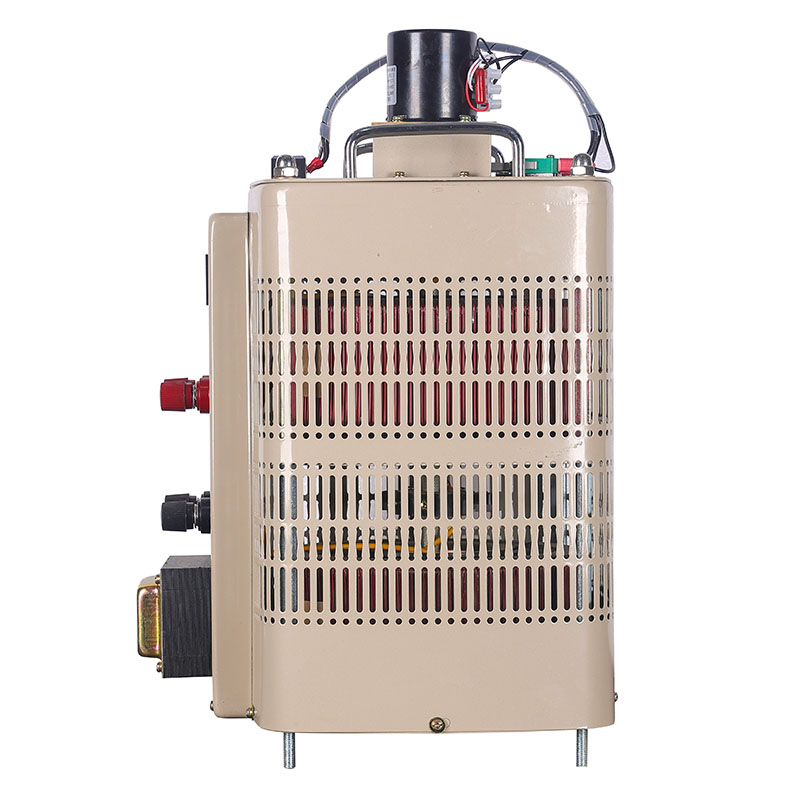

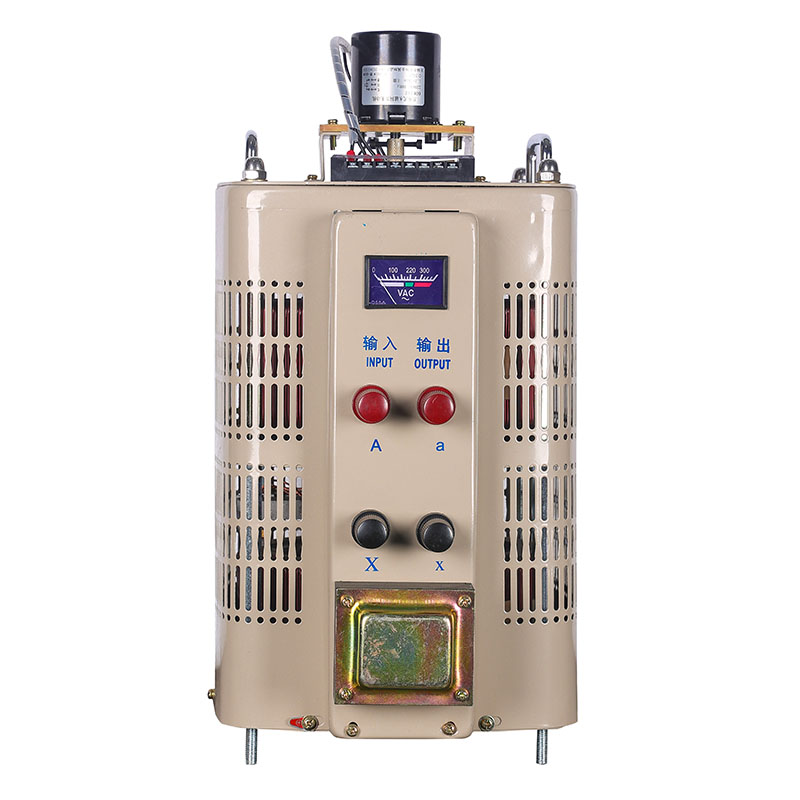

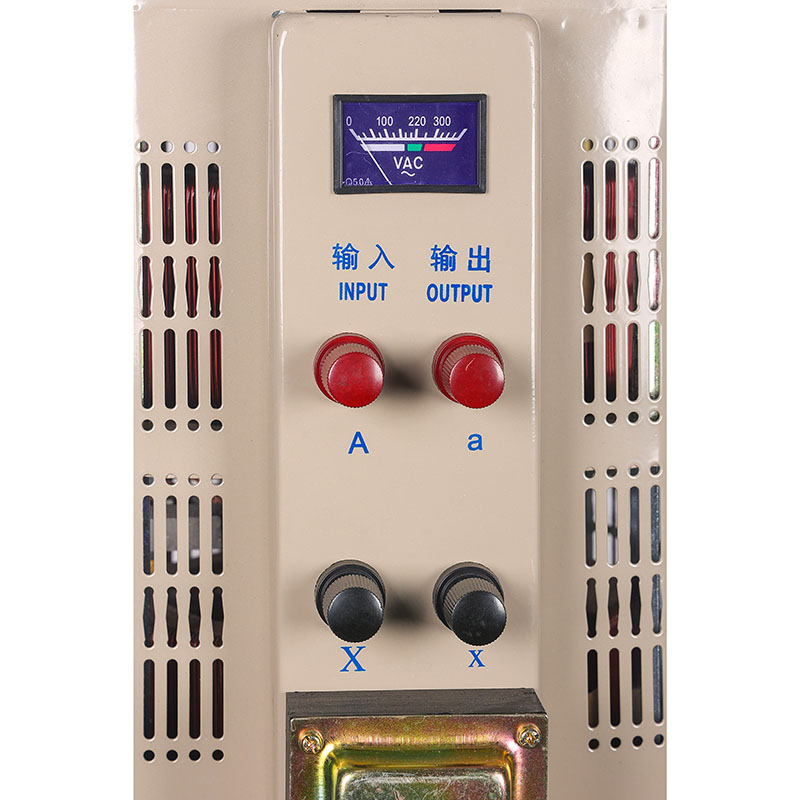

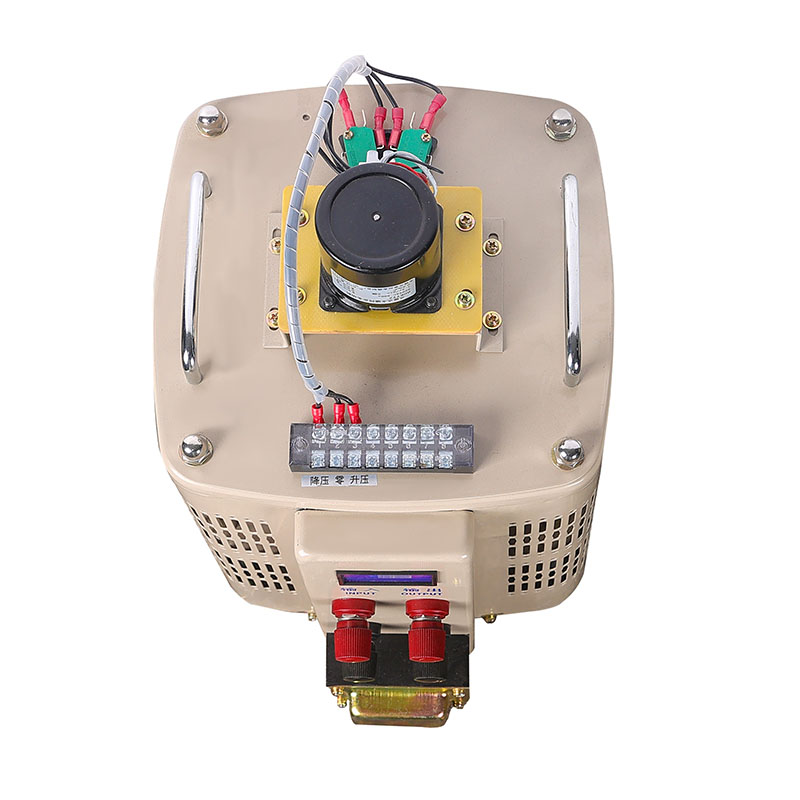

Productfoto

Productstructuur

De spanningsregelingskern van de Yibaling enkelfasige hoogvermogenspanningsregelaar is afhankelijk vaneen reeks nauwkeurige en robuuste elektromechanische coördinatiesystemen. Het basisprincipe is om de effectieve windingsverhouding tussen de primaire en secundaire zijde continu en traploos te veranderen door de contactpositie van de speciale borstel op het fijngeslepen geleidende oppervlak van de cilindrische wikkeling nauwkeurig te veranderen, waardoor een soepele regeling van de uitgangsspanning wordt bereikt.

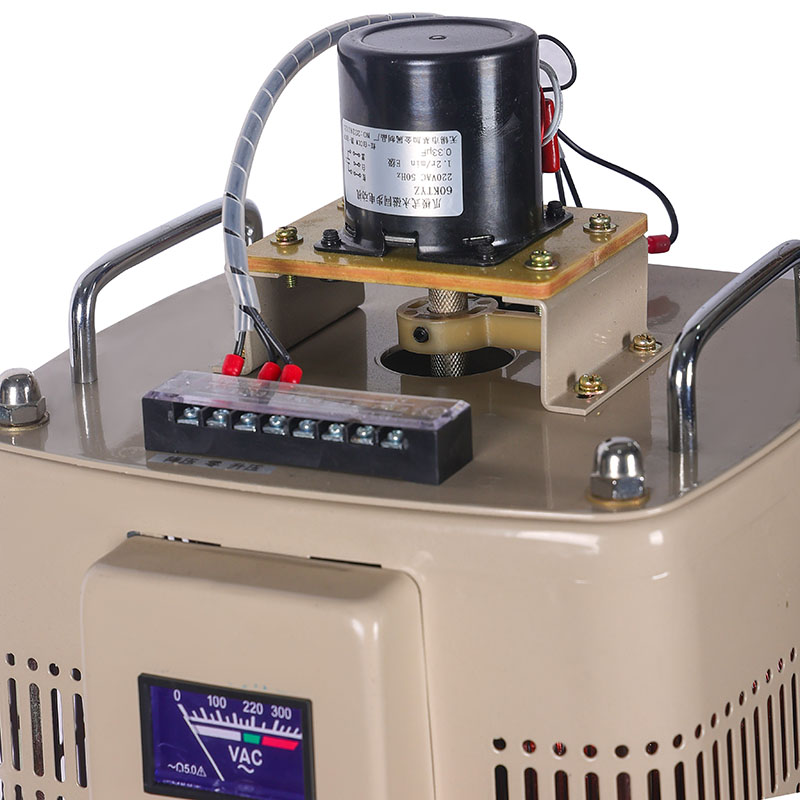

De sleutel ligt in het ontwerp en de implementatie van het transmissiemechanisme: Het systeem wordt aangedreven door een speciale asynchrone motor met laag toerental en hoog koppel als aandrijfbron. De output ondergaat een eerste fase reductie en zelfvergrendeling door middel van een zeer sterk gelegeerd wormwielpaar, waardoor een soepele transmissie, nauwkeurige positionering en betrouwbare vergrendeling op elke positie worden gegarandeerd, waardoor slingeren als gevolg van trillingen wordt voorkomen.
De compacte structuur van de gehele transmissieketen en de hoge koppelversterkingsverhouding zorgen ervoor dat zelfs onder omstandigheden met hoog vermogen en hoge stroomsterkte de borstel en het wikkeloppervlak een constante en geschikte druk kunnen handhaven, waardoor een lage contactweerstand, lage vonken en een betrouwbare spanningsregeling met lange levensduur worden bereikt. Dit systeem vormt de fysieke basis voor de handmatige of automatische nauwkeurige spanningsregeling van de eenfasige hoogvermogenspanningsregelaar, die wordt gerealiseerd en stabiel werkt.

Bedrijfsomstandigheden

Bij gebruik van een Yibaling enkelfasige spanningsregelaar met hoog vermogen moet speciale aandacht worden besteed aan de werkomgeving. Het moet worden geïnstalleerd in een binnenruimte die goed geventileerd, schoon en droog is.
De installatie moet stabiel zijn en er moet voldoende ruimte rondom zijn om de warmte te kunnen afvoeren. Bij het aansluiten van de voeding moeten de ingangsspanning en -frequentie exact dezelfde zijn als die aangegeven op het typeplaatje van de apparatuur, en de aangesloten belasting mag de maximale capaciteit die door het apparaat wordt gespecificeerd niet overschrijden.
Tijdens bedrijf mag de omgeving geen noemenswaardige trillingen ervaren. De spanningsregelaar moet uit de buurt worden gehouden van corrosieve gassen, geleidend stof, open vuur, apparatuur met hoge temperaturen en brandbare materialen.
Bij voorkeur beschikken de operators over relevante vakkennis. Ze moeten er ook goed op letten of de uitgangsspanning, stroom en warmteafvoer van de apparatuur normaal zijn.
Regelmatig is het nodig om het stof te verwijderen, te controleren of de bedrading los zit en als het een oud type spanningsregelaar met koolborstels is, controleer dan ook de slijtagetoestand van de koolborstels.
Alleen als al deze details op de juiste manier worden afgehandeld, kan de enkelfasige spanningsregelaar met hoog vermogen stabiel en betrouwbaar werken en u precies helpen de spanning aan te passen.

Aangepast proces

1. Vergrendeling van sleutelparameters

Bepaal de basisparameters die de klant nodig heeft: nominaal vermogen (KVA, er moet voldoende marge worden gereserveerd voor de impactstroom, het wordt meestal aanbevolen om met 30% -50% te verhogen); ingangsspanningsbereik, uitgangsspanningsbereik en nauwkeurigheid (zoals 0-430V instelbaar, met een nauwkeurigheid van ±1%).
Prestatie-eisen: reactiesnelheid (voor snel wisselende belastingen), spanningsregelingsmethode (handmatig, automatische servomotoraandrijving, contactloze elektronische spanningsregeling), efficiëntie-eisen.
Structurele en materiële vereisten: schaalmateriaal (staalplaat, roestvrij staal), koelmethode (zelfkoeling, geforceerde luchtkoeling), speciale processen (zoals corrosiewerende verfbehandeling, schokbestendig ontwerp).

2. Documenten uitvoeren

Beide partijen ondertekenen gezamenlijk de op maat gemaakte technische overeenkomst voor eenfasige hoogvermogenspanningsregelaar, die als juridische en technische basis dient. De overeenkomst moet alle kwantitatieve indicatoren, materiaalspecificaties en acceptatienormen omvatten.

3. Ontwerpschema

Kernontwerpselectie: Bepaal of de spanningsregeling van het kolomtype of de spanningsregelingsstructuur van het cirkeltype moet worden toegepast; selecteer borstelmateriaal (zoals zilver-grafietlegering) en oppervlaktebehandelingsproces van het opwinden van geleidende ringen (zoals verzilveren, dik vertinnen).
Transmissie- en aandrijfontwerp: Als het om automatische spanningsregeling gaat, moet de selectie en afstemming van het servomotor- en wormwielreductiemechanisme worden ontworpen om de soepele regeling en nauwkeurige positionering van de eenfasige hoogvermogenspanningsregelaar te garanderen.

4. Productie

Breng het ontworpen technische schema in productie.
