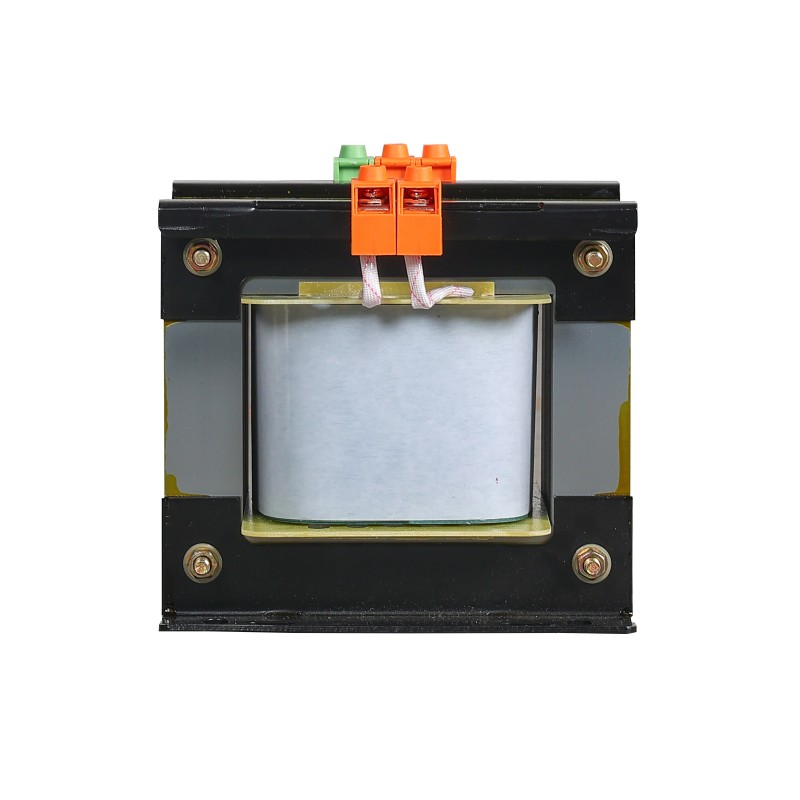

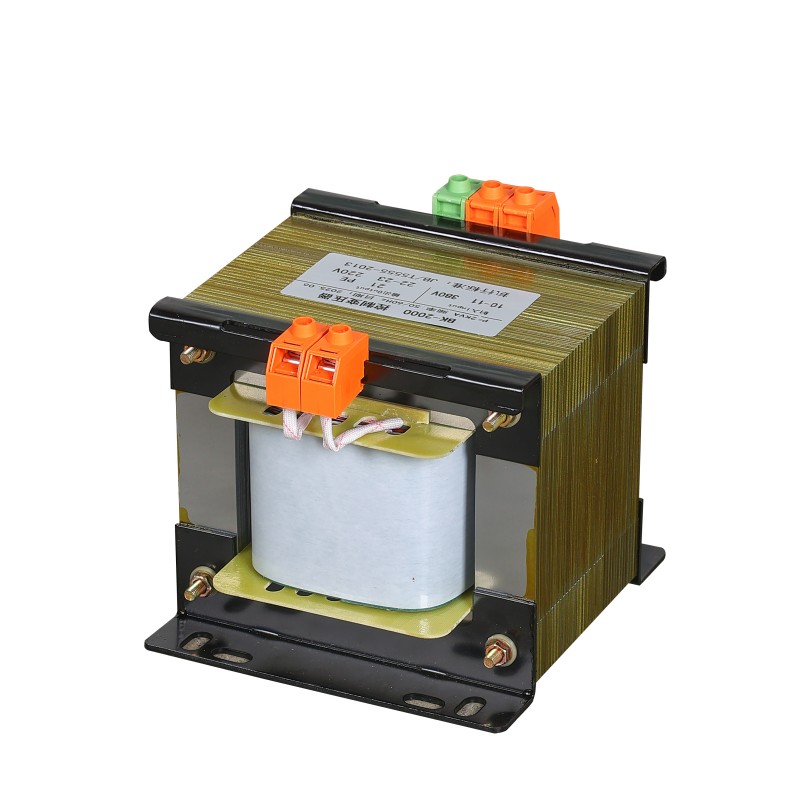

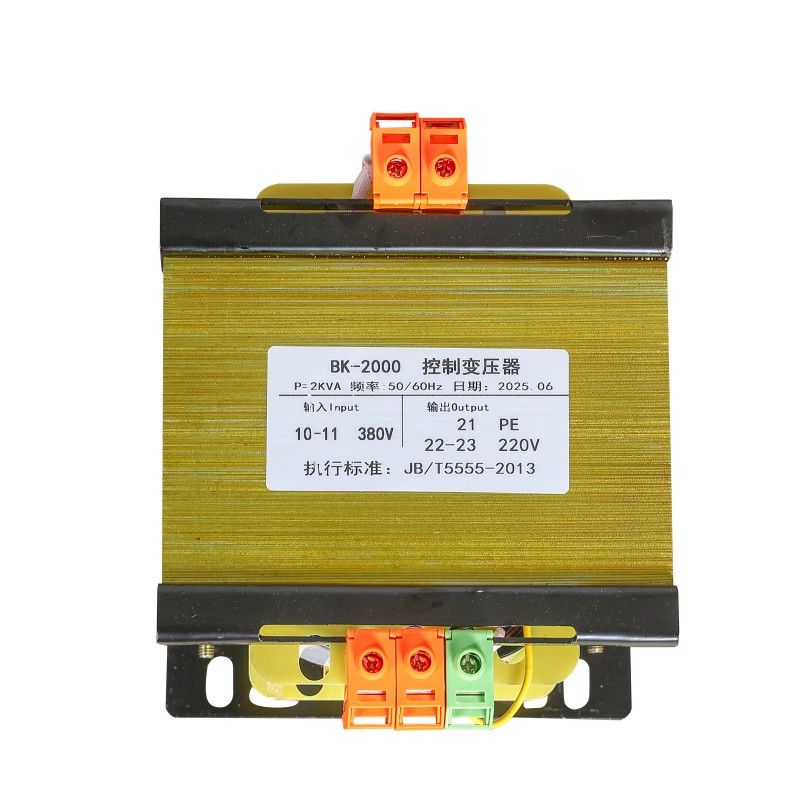

BK 220V Eenfasige Transformator

De eenfasige transformator BK 220V is een klassieke en veelgebruikte scheidingsbesturingstransformator. Het is speciaal ontworpen voor diverse industriële, commerciële en laboratoriumscenario's, geschikt voor laagspanningsregelcircuits, voeding voor precisieapparatuur en veiligheidsverlichtingssystemen, enz. De kernfunctie is het leveren van veilige, stabiele en zuivere eenfasige wisselstroom voor deze scenario's.

Dit product is gemaakt van hoogwaardige koudgewalste siliciumstaalplaten en zuivere koperen wikkelingen, die worden gestold en gevormd door middel van een vacuümimpregnatieproces. Dankzij dit structurele ontwerp kan het uitzonderlijk goed presteren in de praktijk:

Gering verlies, lage temperatuurstijging, sterke isolatieprestaties en de mogelijkheid om elektrische isolatie tussen de ingangs- en uitgangsklemmen volledig te bereiken. Het kan verschillende interferenties in het elektriciteitsnet effectief filteren en levert zuivere en stabiele 220V eenfasige voeding voor PLC-besturingssystemen, precisie-instrumenten, verlichtingsapparatuur en andere kleine elektrische apparaten.

Inleiding tot het principe

De eenfasige transformator BK220V kan zowel de grootte van de wisselspanning als de grootte van de wisselstroom wijzigen.

(1) De "transformerende" functie van de transformator kan de wisselspanning verhogen of verlagen. Als we het verlies aan elektrische energie negeren, is de relatie tussen de primaire spanning U1, de secundaire spanning U2, het aantal windingen in de primaire wikkeling N1 en het aantal windingen in de secundaire wikkeling N2 als volgt:

U1/U2=N1/N2=n

Het wordt de windingsverhouding of spanningsverhouding genoemd. Uit de bovenstaande vergelijking kunnen we zien:

① Wanneer het aantal windingen van de secundaire wikkeling N2 groter is dan dat van de primaire wikkeling N1, zal de secundaire spanning U2 hoger zijn dan de primaire spanning U1. Dat wil zeggen dat wanneer n = N1/N2 < 1, de transformator de wisselspanning kan verhogen, dus een transformator met een spanningsverhouding van n < 1 wordt een step-up transformator genoemd.

② Wanneer het aantal windingen van de secundaire wikkeling N2 kleiner is dan dat van de primaire wikkeling N1, kan de transformator de wisselspanning verlagen. Daarom wordt de transformator, wanneer n > 1, een step-down transformator genoemd.

③ Wanneer het aantal windingen van de secundaire wikkeling N2 gelijk is aan dat van de primaire wikkeling N1, verandert de transformator de grootte van de wisselspanning niet, dat wil zeggen dat de primaire spanning U1 gelijk is aan de secundaire spanning U2. Hoewel dit type transformator de spanningsgrootte niet kan veranderen, kan het de primaire en secundaire circuits elektrisch isoleren, dus een transformator met n = 1 wordt vaak gebruikt als scheidingstransformator.

(2) Functie "Huidige transformatie".

Een transformator kan niet alleen de grootte van de wisselspanning veranderen, maar ook de grootte van de wisselstroom. Omdat de transformator zeer weinig energieverlies kent en genegeerd kan worden, zijn het ingangsvermogen P1 en het uitgangsvermogen P2 van de transformator gelijk, dat wil zeggen: P1=P2

U1-11=U2-12

U1/U2=12/11

Uit de bovenstaande vergelijking blijkt dat de primaire en secundaire spanningen van de transformator omgekeerd evenredig zijn met de primaire en secundaire stromen. Als de secundaire spanning wordt verhoogd, zal de secundaire stroom afnemen, en als de secundaire spanning wordt verlaagd, zal de secundaire stroom toenemen. Samenvattend geldt voor een transformator: hoe meer windingen in de spoel, hoe hoger de spanning aan beide uiteinden en hoe kleiner de stroom die er doorheen vloeit. Op een bepaalde stroomtransformator staat bijvoorbeeld aangegeven dat "ingangsspanning 220V, uitgangsspanning 6V" is. Dan is de verhouding van het aantal windingen van de primaire en secundaire wikkelingen van deze transformator n = 220/6 = 110/3 = 37. Wanneer deze transformator op het circuit wordt aangesloten, is de stroom die uit de secundaire wikkeling vloeit 37 maal de stroom die in de primaire wikkeling vloeit.

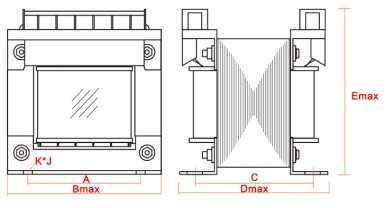

Gedetailleerde parameters

Prijsvoordeel

Het voordeel van de eenfasige transformator BK220V is, simpel gezegd, dat deze de meest praktische ‘middenweg’ heeft gevonden tussen standaardproducten en maatwerk.

Onze Yibaling-fabriek begon met de productie van standaardtransformatormodellen. Daarom kopen we grote hoeveelheden siliciumstaalplaten en koperdraden in batches in, en kopen we deze materialen in bulk in.

Hierdoor kunnen de kosten onder controle gehouden worden. Tegelijkertijd zijn we bekend met de productielijn van het standaardmodel en zijn onze werknemers zeer efficiënt, wat ons standaardmodel een natuurlijk prijsvoordeel geeft.

Het standaardmodel BK220V eenfasige transformator is echter niet geschikt voor alle omgevingen. Op veel fabriekslocaties gelden speciale omstandigheden: misschien is de ruimte in de kast maar een beetje beperkt, of is er een ongebruikelijke uitgangsspanning vereist. Onze Yibaling-fabriek zal u niet vragen om hoge ontwikkelingskosten te betalen voor een volledig nieuw ontwerp.

Onze ingenieurs werken op het volwassen platform van de bestaande, hebben de transformator geverifieerd om aanpassingen te maken: zoals het afstemmen van het vermogen binnen de bestaande specificaties, het veranderen van de richting van de aansluitterminal of het aanpassen van de schaal aan de hand van de grootte van uw kast.

De kernmaterialen zoals siliciumstaalplaten en vacuümimpregnatie zijn niet veranderd, dus het kan uw werkelijke problemen oplossen zonder buitensporig duur te zijn, en de levering is ook snel.

Ondertussen, vergeleken met de markt: in vergelijking met die goedkope en niet-geverifieerde merkproducten gebruiken we authentieke materialen van industriële kwaliteit, ondergaan we een volledige inspectie bij het verlaten van de fabriek, met als doel stabiliteit en duurzaamheid op de lange termijn; vergeleken met die internationale merken hebben we geen merkpremium en complexe importprocedures, is de prijs redelijk en is de reactie snel; vergeleken met volledig nieuwe, op maat gemaakte ontwerpen waarvoor matrijzen moeten worden gemaakt, kan onze Yibaling "fine-tuning"-oplossing u helpen aanzienlijke eenmalige engineeringskosten en lange wachttijden te besparen.
